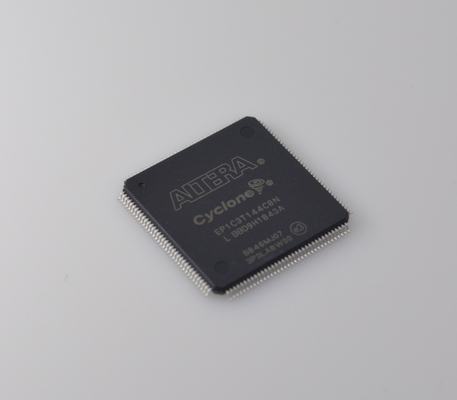

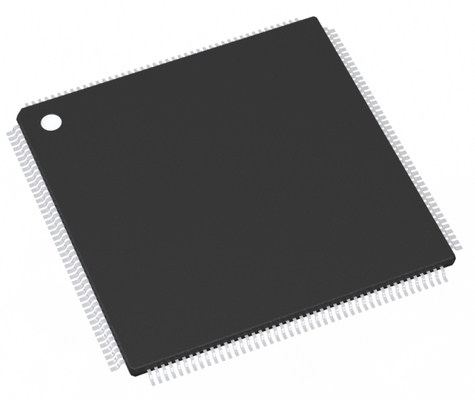

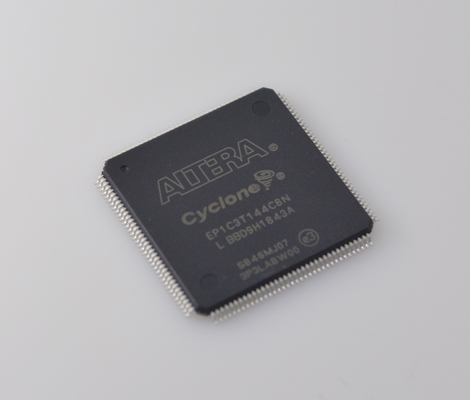

EP1C3T144C8N Cyclone FPGA مع 2,910 LE 144-Pin TQFP 3.3V التشغيل على الشريحة PLL منخفضة التكلفة ومرنة لإدخال وإخراج للسيطرة المضمنة والنموذج الأولي

EP1C3T144C8N Cyclone FPGA مع 2,910 LE 144-Pin TQFP 3.3V التشغيل على الشريحة PLL منخفضة التكلفة ومرنة لإدخال وإخراج للسيطرة المضمنة والنموذج الأولي

الخصائص

■ 2،910 إلى 20،060 ليرة، انظر الجدول 1

■ ما يصل إلى 294,912 بت من ذاكرة الوصول العشوائي (36,864 بايت)

■ يدعم التكوين من خلال جهاز التكوين التسلسلي منخفض التكلفة

■ دعم لمعايير LVTTL و LVCMOS و SSTL-2 و SSTL-3 لإدخال/إخراج

■ دعم معايير 66 و 33 ميغاهرتز و 64 و 32 بت PCI

■ دعم إدخال/خروج LVDS عالي السرعة (640 ميجابايت في الثانية)

■ دعم إدخال / إخراج LVDS منخفض السرعة (311 Mbps)

■ دعم إدخال/خروج RSDS بمعدل 311Mbps

■ يقدم ما يصل إلى اثنين من أجهزة PLL لكل جهاز مضاعفة الساعة وتغيير المراحل

■ ما يصل إلى ثمانية خطوط ساعة عالمية مع ستة موارد ساعة متوفرة لكل صف من كتلة التسلسل المنطقي (LAB)

■ دعم الذاكرة الخارجية، بما في ذلك DDR SDRAM (133 MHz) ، FCRAM، SDRAM معدل بيانات واحد (SDR)

■ دعم العديد من نواة الملكية الفكرية (IP) ، بما في ذلك وظائف Altera® MegaCore® و Altera Megafunctions Partners Program (AMPPSM).

الوصف

تحتوي أجهزة Cyclone® على بنية ثنائية الأبعاد قائمة على الصفوف والعمود لتنفيذ المنطق المخصص.توفر روابط متبادلة عمودية وصفية ذات سرعات مختلفة روابط متبادلة للإشارات بين LABs وكتل الذاكرة المدمجة.

يتكون المصفوفة المنطقية من LABs ، مع 10 LE في كل LAB. LE هي وحدة منطقية صغيرة توفر تنفيذًا فعالًا لوظائف منطق المستخدم.يتم تجميع LABs في صفوف وأعمدة عبر الجهازأجهزة الإعصار تتراوح بين 2910 و20060 ليتر.

كتلة RAM M4K هي كتلة ذاكرة مزدوجة الموانئ الحقيقية مع 4K بت من الذاكرة بالإضافة إلى التكافؤ (4,608 بت). توفر هذه الكتل منفذًا مزدوجًا حقيقيًا ، منفذًا مزدوجًا بسيطًاأو ذاكرة منفذ واحد يصل عرضها إلى 36 بت عند 250 ميغاهرتزيتم تجميع هذه الكتل في أعمدة عبر الجهاز بين بعض المختبرات. توفر أجهزة Cyclone ما بين 60 إلى 288 كيلوبيت من ذاكرة الوصول العشوائي المدمجة.

يتم تغذية كل دبوس إدخال/إخراج من جهاز Cyclone عن طريق عنصر إدخال/إخراج (IOE) يقع في أطراف صفوف وأعمدة LAB حول محيط الجهاز.تدعم دبوسات الإدخال/الإخراج معايير إدخال/إخراج متفرقة ومختلفة، مثل معايير 66 و 33 ميغاهرتز و 64 و 32 بت PCI ومعايير LVDS I / O بأقصى سرعة 640 ميغابت في الثانية. يحتوي كل IOE على خزنة I / O ثنائية الاتجاه وثلاثة سجلات لتسجيل المدخلات والمخرجات ،وإشارات قادرة على الخروجتوفر دبوس DQS و DQ و DM ذات الأغراض المزدوجة جنبا إلى جنب مع سلاسل التأخير (المستخدمة لمواءمة إشارات DDR) دعم واجهة مع أجهزة الذاكرة الخارجية مثل DDR SDRAM ،وأجهزة FCRAM بأغلبية تصل إلى 133 ميغاهرتز (266 ميغابايت في الثانية).

توفر أجهزة Cyclone شبكة ساعة عالمية و ما يصل إلى PLLs. تتكون شبكة الساعة العالمية من ثمانية خطوط ساعة عالمية تعمل في جميع أنحاء الجهاز بأكمله.شبكة الساعة العالمية يمكن أن توفر ساعات لجميع الموارد داخل الجهازيمكن استخدام خطوط الساعة العالمية أيضًا لإشارات التحكم.توفر سي سي كلون PLLs توقيتًا عامًا مع مضاعفة الساعة وتغيير المراحل بالإضافة إلى مخرجات خارجية لدعم إدخال / إخراج التفاضلي عالي السرعة.

المعلومات

الرسم

ميزتنا:

• منتجات عالية الجودة --- عروضنا هي 100% جديدة وأصلية، ROHS
• سعر تنافسي -- قنوات شراء جيدة بسعر جيد.
• الخدمة المهنية --- اختبار جودة صارمة قبل الشحن، وخدمة مثالية بعد البيع بعد الشراء.
• المخزون الكافي مع دعم فريق الشراء القوي لدينا
• التسليم السريع --- سنقوم بشحن البضائع في غضون 1-3 أيام عمل بعد تأكيد الدفع

تأكد من تلبية احتياجاتك من جميع أنواع المكونات.^_^
