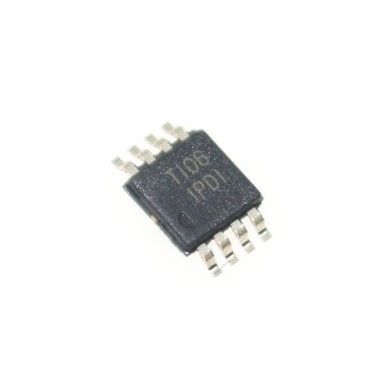

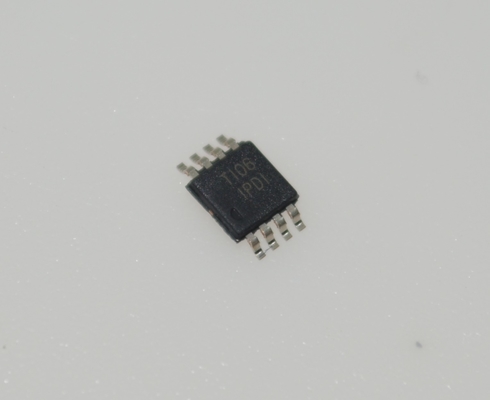

INA826AIDGKR مكبر أجهزة الدقة مع ضوضاء منخفضة من السكة الحديدية إلى السكة الحديدية نطاق إمدادات واسع طاقة منخفضة CMRR العالية and حزمة MSOP-8 الصغيرة

مضخم قياس دقيق INA826AIDGKR مع ضوضاء منخفضة، خرج من السكة إلى السكة، نطاق إمداد واسع، طاقة منخفضة، CMRR عالي، وحزمة MSOP-8 صغيرة

andnbsp;

الميزات

andbull; نطاق الوضع المشترك للإدخال: يشمل V

andbull; رفض الوضع المشترك: andndash; 104dB، كحد أدنى (G = 10) andndash; 100dB، كحد أدنى عند 5 كيلو هرتز (G = 10)

andbull; رفض إمداد الطاقة: 100 ديسيبل، كحد أدنى (G = 1)

andbull; جهد إزاحة منخفض: 150 andmicro;V، كحد أقصى

andbull; انحراف الكسب: 1 جزء في المليون/anddeg;C (G = 1)، 35 جزء في المليون/anddeg;C (G > 1)

andbull; الضوضاء: 18 nV/andradic;Hz، G andge; 100

andbull; عرض النطاق الترددي: 1 ميجاهرتز (G = 1)، 60 كيلو هرتز (G = 100)

andbull; مدخلات محمية حتى andplusmn;40 فولت

andbull; خرج من السكة إلى السكة

andbull; تيار الإمداد: 200 andmicro;A

andbull; نطاق الإمداد: andndash; إمداد واحد: 3 فولت إلى 36 فولت andndash; إمداد مزدوج: andplusmn;1.5 فولت إلى andplusmn;18 فولت

andbull; نطاق درجة الحرارة المحدد: andndash;40anddeg;C إلى +125anddeg;C

andbull; الحزم: 8 سنون VSSOP و SOIC و WSON

andnbsp;

التطبيقات

andbull; وحدة الإدخال التناظري

andbull; جهاز إرسال التدفق

andbull; اختبار البطارية

andbull; اختبار LCD

andbull; مخطط كهربية القلب (ECG)

andbull; المعدات الجراحية

andbull; تحليلات العمليات (درجة الحموضة، الغاز، التركيز، القوة والرطوبة)

andbull; قاطع الدائرة (ACB، MCCB، VCB)

andnbsp;

الوصف

INA826 هو مضخم قياس فعال من حيث التكلفة يوفر استهلاكًا منخفضًا للغاية للطاقة ويعمل على نطاق إمداد واحد أو مزدوج واسع جدًا. يحدد المقاوم الخارجي الواحد أي كسب من 1 إلى 1000. يوفر الجهاز استقرارًا ممتازًا على درجة الحرارة، حتى عند G > 1، نتيجة لانحراف الكسب المنخفض البالغ 35 جزء في المليون/anddeg;C (كحد أقصى).

تم تحسين INA826 لتوفير نسبة رفض وضع مشترك ممتازة تزيد عن 100 ديسيبل (G = 10) على الترددات التي تصل إلى 5 كيلو هرتز. عند G = 1، تتجاوز نسبة رفض الوضع المشترك 84 ديسيبل عبر نطاق الوضع المشترك للإدخال الكامل، من الإمداد السالب وصولاً إلى 1 فولت من الإمداد الموجب. باستخدام خرج من السكة إلى السكة، يعد INA826 خيارًا رائعًا للتشغيل بجهد منخفض من إمداد واحد 3 فولت، بالإضافة إلى إمدادات مزدوجة تصل إلى andplusmn;18 فولت.

تحمي الدوائر الإضافية المدخلات من الجهد الزائد الذي يصل إلى andplusmn;40 فولتًا يتجاوز إمدادات الطاقة عن طريق الحد من تيارات الإدخال إلى أقل من 8 مللي أمبير.

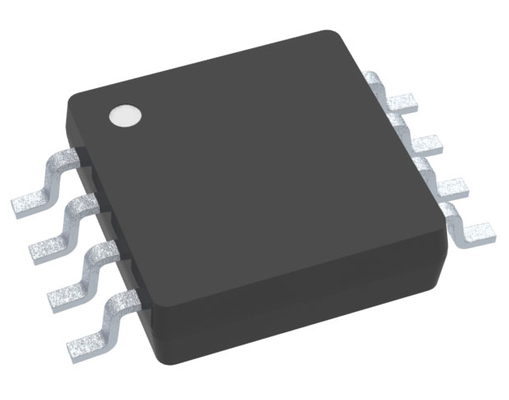

يتوفر INA826 في حزم SOIC و VSSOP و WSON صغيرة الحجم 3 مم × 3 مم ذات 8 سنون. يتم تحديد جميع الإصدارات لنطاق درجة الحرارة andndash;40anddeg;C إلى +125anddeg;C.

andnbsp;

معلومات

andnbsp;

الرسم
