تفاصيل المنتج:
شروط الدفع والشحن:
|
| تردد الاستقرار: | ± 50 جزء في المليون | تردد التسامح: | ± 30 جزء في المليون |
|---|---|---|---|
| درجة حرارة العمل: | -40°C ~ 85°C | سعة التحميل: | 18pF |
| الحزمة / الحقيبة: | HC-49/الولايات المتحدة | اسم: | مكونات إلكترونية سلبية |
| إبراز: | محول HMC849ALP4CE SPDT,HMC849ALP4CE,24 جيجابايت في الثانية التبديل SPDT عالية السرعة,HMC849ALP4CE,24 Gbps High-Speed SPDT Switch |
||

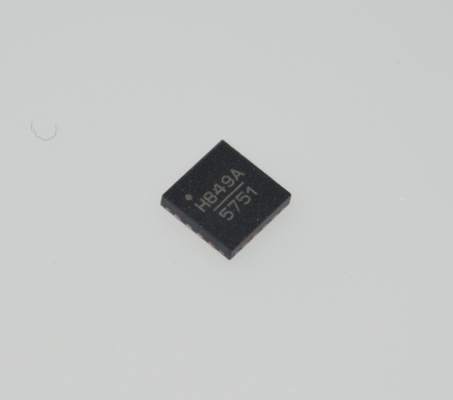

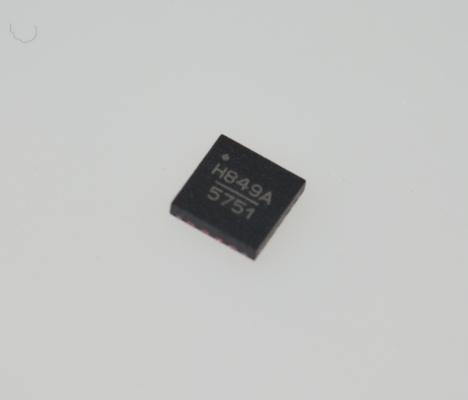

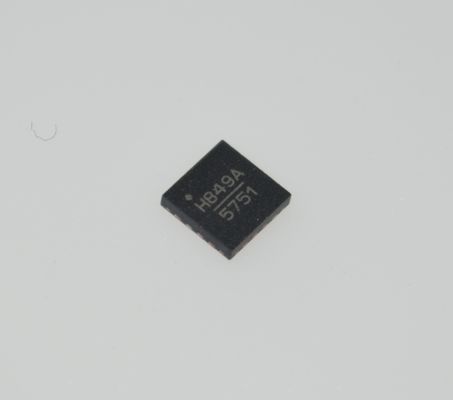

HMC849ALP4CE مفتاح SPDT عالي السرعة 24 جيجابت في الثانية مع فقدان إدخال منخفض تشغيل 3.3 فولت/5 فولت نطاق ترددي واسع عزل عالي تبديل سريع وحماية ESD
andnbsp;
andnbsp;الميزات
عزل عالي: يصل إلى 60 ديسيبل
تحكم إيجابي واحد: 0/+3 فولت إلى +5 فولت
IP3 إدخال عالي: +52 ديسيبل مللي واط
تصميم غير انعكاسي
حالة andldquo;إيقاف الكلandrdquo;
حزمة QFN ذات 16 سنًا 4x4 مم: 16 ممandsup2;
andnbsp;
التطبيقات النموذجية
HMC849ALP4CE مثالي لـ:
andbull; البنية التحتية الخلوية/4G
andbull; WiMAX و WiBro واللاسلكي الثابت
andbull; نظام تحديد المواقع التلقائي للسيارات
andbull; الراديو المحمول
andbull; معدات الاختبار
andnbsp;
الوصف العام
HMC849ALP4CE هو مفتاح SPDT GaAs pHEMT عالي العزل وغير عاكس من التيار المستمر إلى 6 جيجاهرتز في حزمة تثبيت سطحية خالية من الرصاص منخفضة التكلفة. يعتبر المفتاح مثاليًا لتطبيقات البنية التحتية الخلوية/WiMAX/4G مما يوفر عزلًا يصل إلى 60 ديسيبل، وفقدان إدخال منخفض يبلغ 0.8 ديسيبل، وIP3 إدخال يبلغ +52 ديسيبل مللي واط. تعتبر معالجة الطاقة ممتازة حتى نطاق WiMAX 5 - 6 جيجاهرتز مع توفير المفتاح لنقطة ضغط P1dB تبلغ +31 ديسيبل مللي واط. تسمح الدوائر الموجودة على الشريحة بالتحكم في جهد إيجابي واحد يبلغ 0/+3 فولت أو 0/+5 فولت عند تيارات التيار المستمر المنخفضة جدًا. سيؤدي إدخال التمكين (EN) المضبوط على منطق مرتفع إلى وضع المفتاح في حالة andldquo;إيقاف الكلandrdquo;.
andnbsp;
معلومات
|
الفئة
|
andnbsp;
|
|
|
الشركة المصنعة
|
شركة Analog Devices Inc.
|
andnbsp;
|
|
السلسلة
|
-
|
andnbsp;
|
|
التعبئة والتغليف
|
شريط
|
andnbsp;
|
|
حالة الجزء
|
نشط
|
andnbsp;
|
|
نوع الترددات اللاسلكية
|
الغرض العام
|
andnbsp;
|
|
الطوبولوجيا
|
-
|
andnbsp;
|
|
الدائرة
|
SPDT
|
andnbsp;
|
|
نطاق التردد
|
0 هرتز ~ 6 جيجاهرتز
|
andnbsp;
|
|
العزل
|
56 ديسيبل
|
andnbsp;
|
|
فقدان الإدخال
|
1 ديسيبل
|
andnbsp;
|
|
تردد الاختبار
|
4 جيجاهرتز
|
andnbsp;
|
|
P1dB
|
33 ديسيبل مللي واط
|
andnbsp;
|
|
IIP3
|
52 ديسيبل مللي واط
|
andnbsp;
|
|
الميزات
|
-
|
andnbsp;
|
|
الممانعة
|
50 أوم
|
andnbsp;
|
|
الجهد - الإمداد
|
3 فولت ~ 5 فولت
|
andnbsp;
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 85 درجة مئوية
|
andnbsp;
|
|
نوع التركيب
|
تثبيت سطحي
|
andnbsp;
|
|

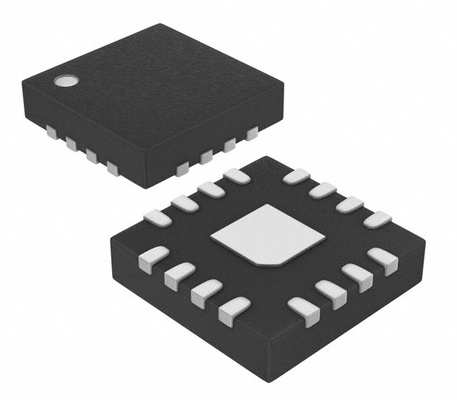

الحزمة / العلبة
|
16-VQFN وسادة مكشوفة
|
andnbsp;
|
|
حزمة جهاز المورد
|
16-QFN (4x4)
|
andnbsp;
|
|
رقم المنتج الأساسي
|
andnbsp;
الرسم
andnbsp;
andnbsp;
andnbsp;
andnbsp;
