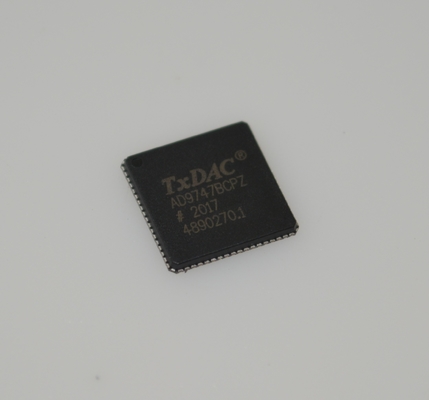

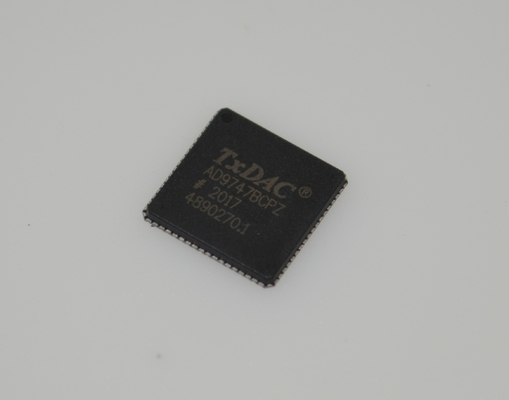

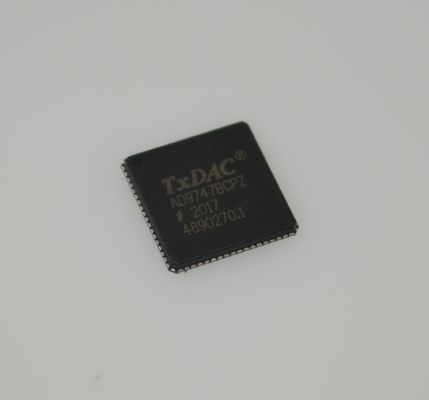

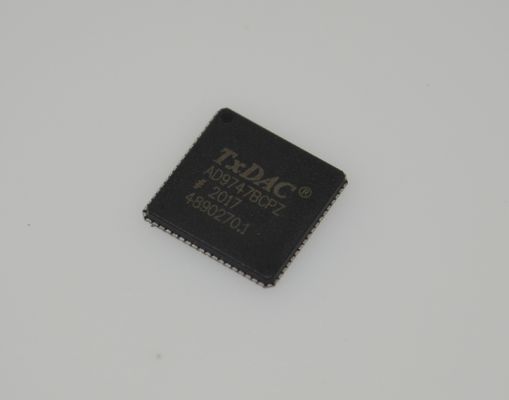

AD9747BCPZ 14-Bit 2.5 GSPS DAC عالية السرعة مع مدخلات LVDS منخفضة الطاقة ممتاز SFDR مرنة الساعة عرض النطاق الترددي واسع ومدى الحرارة الصناعية

AD9747BCPZ محول رقمي إلى تناظري عالي السرعة 14 بت، 2.5 GSPS مع مدخلات LVDS منخفضة الطاقة، SFDR ممتاز، توقيت مرن، نطاق ترددي واسع، ونطاق درجة حرارة صناعية

الميزات

نطاق ديناميكي عالي، محولات رقمية إلى تناظرية مزدوجة

ضوضاء منخفضة وتشوه تداخلي

WCDMA ACLR أحادي الناقل = 80 ديسيبل عند 61.44 ميجاهرتز IF

تسمح مرحلة الإخراج التبديلية المبتكرة باستخدام مخرجات قابلة للاستخدام تتجاوز تردد Nyquist

مدخلات LVCMOS مع تشغيل مزدوج المنفذ أو تشغيل منفذ واحد متداخل اختياري

مخرجات التيار التناظرية التفاضلية قابلة للبرمجة من 8.6 مللي أمبير إلى 31.7 مللي أمبير على نطاق كامل

محولات رقمية إلى تناظرية مساعدة 10 بت مع إمكانية المصدر/الغرق لإلغاء الإزاحة الخارجية

مصدر جهد مرجعي داخلي دقيق 1.2 فولت

يعمل من إمدادات 1.8 فولت و 3.3 فولت

تبديد الطاقة 315 ميلي واط

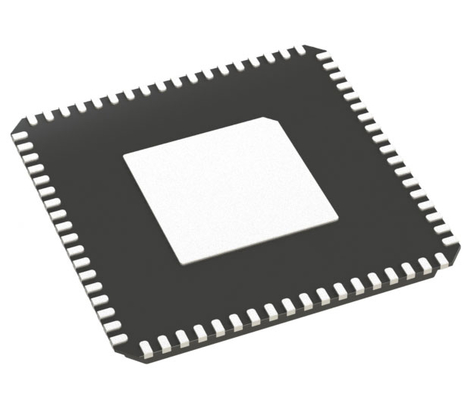

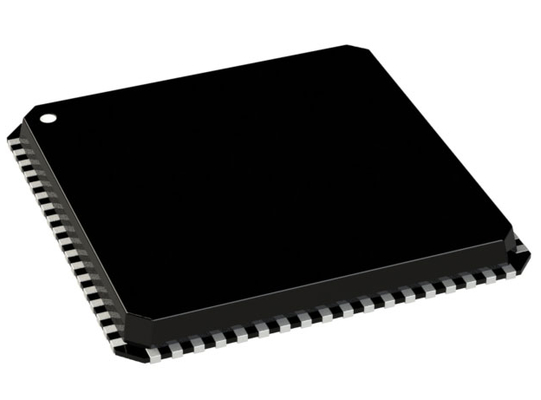

بصمة صغيرة، خالية من الرصاص، 72 دبوس LFCSP

التطبيقات

البنية التحتية اللاسلكية: WCDMA، CDMA2000، TD-SCDMA، WiMAX

اتصالات النطاق العريض: LMDS/MMDS، نقطة إلى نقطة

الأجهزة: مولدات إشارات الترددات الراديوية، مولدات الموجات التعسفية

الوصف العام

AD9741/AD9743/AD9745/AD9746/AD9747 متوافقة مع الدبابيس، وهي محولات رقمية إلى تناظرية مزدوجة (DACs) ذات نطاق ديناميكي عالٍ بدقة 8/10/12/14/16 بت ومعدلات عينة تصل إلى 250 MSPS. تتضمن الأجهزة ميزات محددة لتطبيقات الإرسال المباشر للتحويل، بما في ذلك تعويض الكسب والإزاحة، وهي تتفاعل بسلاسة مع المعدلات التربيعية التناظرية، مثل ADL5370.

تسمح بنية الإخراج الخاصة والديناميكية بتركيب مخرجات تناظرية حتى فوق Nyquist عن طريق تحويل الطاقة بعيدًا عن الأساسي وإلى تردد الصورة. يتم توفير قابلية البرمجة الكاملة من خلال منفذ واجهة طرفية تسلسلية (SPI). بالإضافة إلى ذلك، يتم تقديم بعض الميزات القابلة للبرمجة عبر الدبوس لتلك التطبيقات التي لا تحتوي على وحدة تحكم.

أبرز ميزات المنتج

تتيح الضوضاء المنخفضة والتشوه التداخلي (IMD) تركيب إشارات النطاق العريض عالية الجودة.

إخراج تبديل خاص لتحسين الأداء الديناميكي.

توفر مخرجات التيار القابلة للبرمجة والمحولات الرقمية إلى تناظرية المساعدة المزدوجة المرونة وتحسينات النظام.
