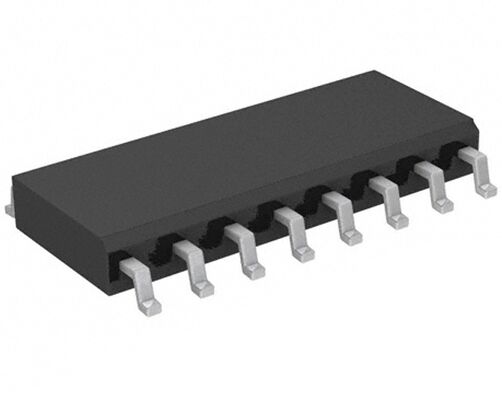

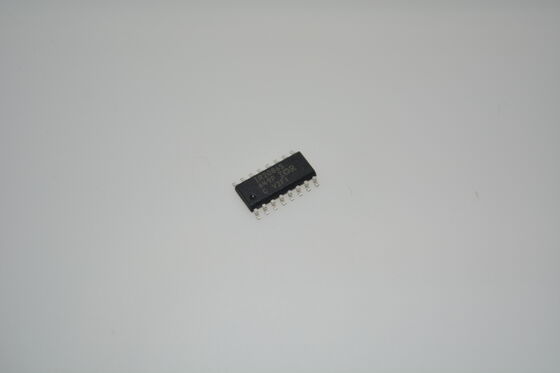

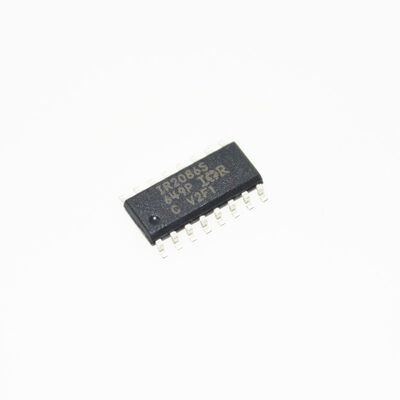

IR2086STRPBF 600V IC سائق نصف جسر، Bootstrap للجانب العالي 200mA/350mA مصدر/مصرف، تحكم في زمن التعطيل 50ns، حماية UVLO لـ VCC، لمحركات القيادة ومحولات UPS

IR2086STRPBF 600V مشغل نصف جسر IC عالي الجانب Bootstrap 200mA/350mA مصدر/بالوعة 50ns تحكم في وقت الموت حماية UVLO لـ VCC لمحركات المحركات ومحولات UPS

الميزات

• حل تحكم بسيط في الجانب الأساسي لتمكين محولات تيار مستمر كاملة الجسر لأنظمة موزعة 48 فولت مع تقليل عدد المكونات ومساحة اللوحة.

• التردد ووقت الموت يتم تحديدهما بواسطة مكونين خارجيين

• الحد الأقصى 500 كيلو هرتز لكل قناة إخراج بدورة عمل 50٪

• وقت موت قابل للتعديل 50 نانو ثانية ~ 200 نانو ثانية

• قناة عائمة مصممة لعمل Bootstrap حتى + 100 فولت تيار مستمر

• مطابقة عرض النبضة العالي والمنخفض إلى +/- 25 نانو ثانية

• حماية من التيار الزائد مع فترة تشنج قابلة للتعديل.

• قفل الجهد المنخفض وبدء التشغيل الناعم الداخلي • يتوفر الجزء أيضًا خالٍ من الرصاص

التطبيقات

• محولات محركات المحركات: لقيادة أرجل الطور في محركات المحركات المترددة (VFDs) ومحركات السيرفو.

• مزودات الطاقة ذات الوضع التبديل (SMPS): في طوبولوجيا نصف الجسر والجسر الكامل.

• محولات إمداد الطاقة غير المنقطعة (UPS).

• محولات تيار مستمر إلى تيار متردد للطاقة الشمسية وتحويل الطاقة العام.

• مصابيح إلكترونية وتسخين بالحث.

الوصف

IR2086S(PbF) هو متحكم ومشغل جسر كامل ذاتي التذبذب بدورة عمل 50٪ مناسب تمامًا لمحولات تيار مستمر 36 فولت - 75 فولت. يمكن التحكم في وقت الموت من خلال الاختيار الصحيح لـ CT ويمكن أن يتراوح من 50 إلى 200 نانو ثانية. يزيد البدء الناعم الداخلي من عرض النبضة عند التشغيل ويحافظ على عرض نبضات متساوية للمخرجات العالية والمنخفضة طوال دورة البدء. يمنع قفل الجهد المنخفض التشغيل إذا كان Vcc أقل من 7.5 فولت تيار مستمر. يحدث إيقاف التشغيل بسبب التيار الزائد عندما يتجاوز الجهد على دبوس Cs 200 مللي فولت. يمكن تأخير إعادة التشغيل بعد رحلة التيار الزائد عن طريق ضبط المكثف الخارجي. يتراوح وقت التأخير من 10 ميكرو ثانية إلى 1 ثانية
