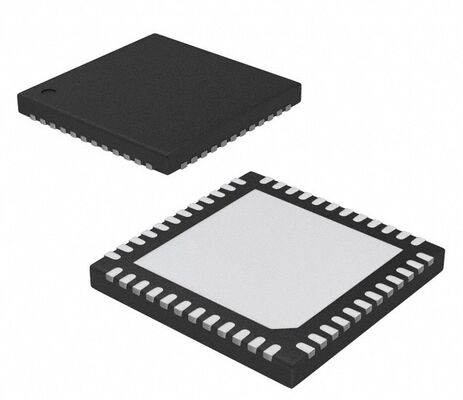

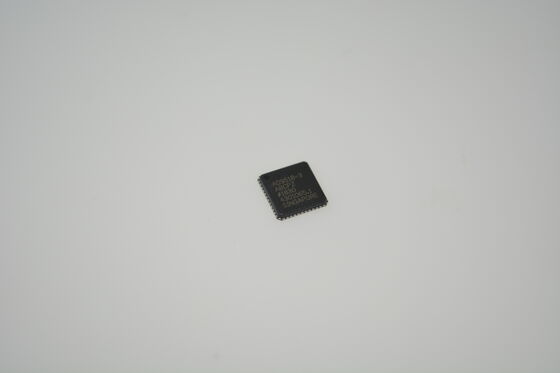

مولد ساعة منخفضة التردد AD9518-3ABCPZ مع PLL و VCO، 8 مخرجات قابلة للتهيئة (LVPECL/LVDS/CMOS) توليف تردد صحيح-N لتوقيت ADC/DAC و FPGA عالي السرعة

مولد ساعة AD9518-3ABCPZ ذو اهتزاز منخفض مع حلقة قفل الطور (PLL) و 8 مخارج قابلة للتكوين (LVPECL/LVDS/CMOS) توليف تردد عدد صحيح لتوقيت ADC/DAC و FPGA عالي السرعة

الميزات

حلقة قفل الطور (PLL) ذات ضوضاء طور منخفضة

  مذبذب تحكم بالجهد (VCO) على الشريحة يتراوح من 1.75 جيجاهرتز إلى 2.25 جيجاهرتز

  مذبذب تحكم بالجهد/مذبذب تحكم بالكريستال (VCO/VCXO) خارجي حتى 2.4 جيجاهرتز اختياري

  1 مدخل مرجعي تفاضلي أو 2 مدخل مرجعي أحادي النهاية

  قدرة مراقبة المرجع

  تلقائي قابل للاستعادة ومرجع يدوي

    أوضاع التبديل/الاحتفاظ

  يقبل مراجع LVPECL، LVDS، أو CMOS حتى 250 ميجاهرتز

  تأخيرات قابلة للبرمجة في المسار إلى PFD

  كشف قفل رقمي أو تناظري، قابل للاختيار

3 أزواج من مخارج LVPECL بتردد 1.6 جيجاهرتز

  كل زوج مخارج يشارك مقسمًا من 1 إلى 32 مع تأخير طور تقريبي

    تأخير طور

  اهتزاز مخرج إضافي: 225 fs rms

  انحراف القناة إلى القناة للأزواج المخرجة<10 ps

المزامنة التلقائية لجميع المخرجات عند التشغيل

مزامنة المخرجات اليدوية متاحة

متوفر في LFCSP بـ 48 سنًا

التطبيقات

توزيع ساعة ذو اهتزاز منخفض وضوضاء طور منخفضة

بطاقات خط شبكات بسرعة 10/40/100 جيجابت/ثانية، بما في ذلك SONET

  شبكات إيثرنت متزامنة، OTU2/3/4

تصحيح الأخطاء الأمامي (G.710)

توقيت ADC، DAC، DDS، DDC،DUC، MxFES عالية السرعة

مرسلات ومستقبلات لاسلكية عالية الأداء

معدات اختبار آلية وأجهزة قياس عالية الأداء

الوصف

يوفر AD9518-31 وظيفة توزيع ساعة متعددة المخارج بأداء اهتزاز أقل من بيكوثانية، بالإضافة إلى حلقة قفل طور (PLL) ومذبذب تحكم بالجهد (VCO) على الشريحة. يتراوح نطاق مذبذب التحكم بالجهد (VCO) على الشريحة من 1.75 جيجاهرتز إلى 2.25 جيجاهرتز. اختياريًا، يمكن استخدام مذبذب تحكم بالجهد/مذبذب تحكم بالكريستال (VCO/VCXO) خارجي يصل إلى 2.4 جيجاهرتز. يركز AD9518-3 على الاهتزاز المنخفض وضوضاء الطور لزيادة أداء محول البيانات، ويمكن أن يفيد تطبيقات أخرى ذات متطلبات صارمة لضوضاء الطور والاهتزاز. يتميز AD9518-3 بستة مخارج LVPECL (في ثلاثة أزواج). تعمل مخارج LVPECL حتى 1.6 جيجاهرتز. للتطبيقات التي تتطلب مخارج إضافية، أو مدخل مرجعي بلوري، أو تأخير صفري، أو ذاكرة EEPROM للتكوين التلقائي عند بدء التشغيل، تتوفر AD9520 و AD9522. بالإضافة إلى ذلك، فإن AD9516 و AD9517 مشابهان لـ AD9518 ولكنهما يحتويان على تركيبة مختلفة من المخرجات. كل زوج من المخرجات يحتوي على مقسمات تسمح بتعيين كل من نسبة القسمة والتأخير التقريبي (أو الطور). يتراوح نطاق القسمة لمخارج LVPECL من 1 إلى 32. يتوفر AD9518-3 في LFCSP بـ 48 سنًا ويمكن تشغيله من مصدر طاقة واحد 3.3 فولت. يمكن استيعاب مذبذب تحكم بالجهد خارجي، يتطلب نطاق جهد ممتد، عن طريق توصيل مصدر طاقة مضخة الشحن (VCP) بـ 5 فولت. يمكن أن يكون مصدر طاقة LVPECL منفصل من 2.5 فولت إلى 3.3 فولت (اسمي). تم تحديد AD9518-3 للتشغيل في النطاق الصناعي من −40 درجة مئوية إلى +85 درجة مئوية.
