تفاصيل المنتج:
شروط الدفع والشحن:
|
| يكتب: | وحدة IGBT | طَرد: | جديدة ومبتكرة |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | حالة خالية من الرصاص: | متوافقة مع بنفايات |
| الشحن عن طريق: | DHL\UPS\Fedex\EMS\HK Post وDHL وUPS وFedex وEMS | ||
| إبراز: | وحدة طاقة IGBT 1200 فولت 100 أمبير,وحدة IGBT منخفضة الفقدان لـ UPS,وحدة IGBT مدمجة مع NTC,low loss IGBT module for UPS,compact IGBT module with NTC |
||

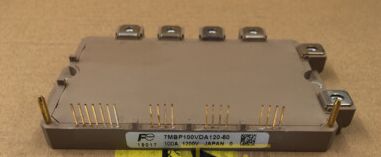

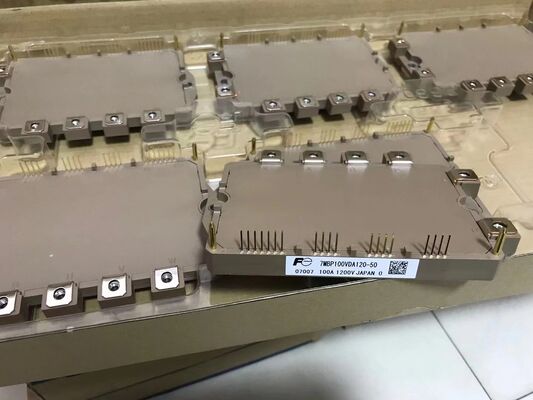

7MP100VDA120-50 1200V 100A وحدة IGBT ذات جهد Vce(sat) منخفض 2.5 فولت، خسارة منخفضة، متانة عالية ضد الدوائر القصيرة، NTC مدمج، حزمة مدمجة لمحركات الأقراص الصناعية وأنظمة إمداد الطاقة غير المنقطعة
الميزات
حماية درجة الحرارة عن طريق الكشف المباشر لدرجة حرارة وصلة الـ IGBTs
خسارة طاقة منخفضة وتبديل ناعم
أداء عالٍ وموثوقية عالية للـ IGBT مع حماية من السخونة الزائدة
موثوقية أعلى بسبب انخفاض كبير في عدد الأجزاء في دائرة التحكم المدمجة
التطبيقات
محركات الأقراص للمحركات الصناعية: للمضخات والمراوح والضواغط وأنظمة النقل.
أنظمة إمداد الطاقة غير المنقطعة (UPS): أنظمة ثلاثية الطور متوسطة الطاقة.
محولات الطاقة الشمسية: محولات السلاسل للأنظمة الكهروضوئية التجارية والصغيرة على نطاق المرافق.
معدات اللحام:
محركات الأقراص الصناعية العامة ومحولات التردد.
الوصف
إن وحدة 7MP100VDA120-50 هي وحدة IGBT عالية الأداء مصممة لتحويل الطاقة القوي والفعال في التطبيقات الصناعية. تتميز بجهد حجب 1200 فولت وتصنيف تيار 100 أمبير، مما يجعلها مناسبة تمامًا للأنظمة متوسطة الطاقة. باستخدام تقنية IGBT المتقدمة وصمام التوصيل الحر (freewheeling diode)، تحقق جهد تشبع منخفض بين المجمع والباعث (Vce(sat)) لتقليل خسائر التوصيل وتقدم خصائص تبديل محسّنة لإدارة تبديد الطاقة الإجمالي. تم تصميم الوحدة لتحقيق موثوقية عالية، وتتضمن ميزات مثل المتانة العالية ضد الدوائر القصيرة ومقاومة حرارية مدمجة ذات معامل درجة حرارة سلبي (NTC) للمراقبة الدقيقة لدرجة الحرارة والحماية. يضمن تصميمها المدمج والقوي تشغيلًا موثوقًا به في البيئات الصناعية المتطلبة.
معلومات
| الهيكل | IPM |
|---|---|
| السلسلة | سلسلة V (الجيل السادس) |
| قسم العاكسVCES(V) | 1200 |
| قسم العاكسIC(A) | 100 |
| قسم العاكسVCE(sat)(V) | 1.7 |
| وحدة التحكمVCC(V) | 15 |
| وحدة التحكمIOC[INV](A) | 150 |
| وحدة التحكمVUV(V) | 12.5 |
| وحدة التحكمTjOH(°C) | 150 |
| وقت الاحتفاظ بإشارة الإنذار OC (مللي ثانية) | 2 |
| وقت الاحتفاظ بإشارة الإنذار UV (مللي ثانية) | 4 |
| وقت الاحتفاظ بإشارة الإنذارTjOH(مللي ثانية) | 8 |
| Tvj max(درجة مئوية) | 150 |
| Tc(درجة مئوية) | -20 إلى 110 |
| Tstg(درجة مئوية) | -40 إلى 125 |
| التعبئة والتغليف | P630 |
| العرض (مم) | 84 |
| الأبعاد (الطول) (مم) | 128.5 |
| الوزن (جم) | 290 |

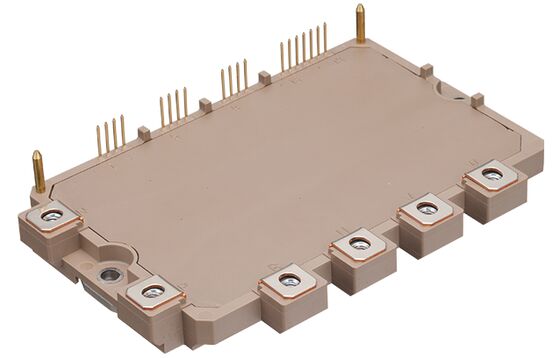

الرسم
