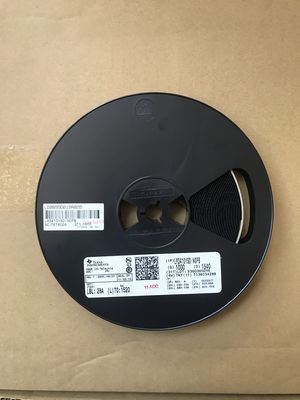

LM3410YSD/NOPB محول Buck بتردد 1.6 ميجاهرتز، دخل 2.7-5.5 فولت، خرج 750 مللي أمبير، كفاءة 92%، حزمة SOT-23-5، مفتاح داخلي، إغلاق 1µA، من -40 درجة مئوية إلى +125 درجة مئوية للأجهزة المحمولة

LM3410YSD/NOPB محول رفع 1.6 ميجاهرتز، دخل 2.7-5.5 فولت، خرج 750 مللي أمبير، كفاءة 92%، حزمة SOT-23-5، مفتاح داخلي، إيقاف تشغيل 1 ميكرو أمبير، -40 درجة مئوية إلى +125 درجة مئوية للأجهزة المحمولة

الميزات

• مؤهل لتطبيقات السيارات

• إرشادات اختبار AEC-Q100 مع ما يلي:

– درجة حرارة الجهاز 1: –40 درجة مئوية إلى 125 درجة مئوية نطاق درجة حرارة التشغيل المحيطة

– مستوى تصنيف ESD HBM للجهاز 2

– مستوى تصنيف ESD CDM للجهاز C6

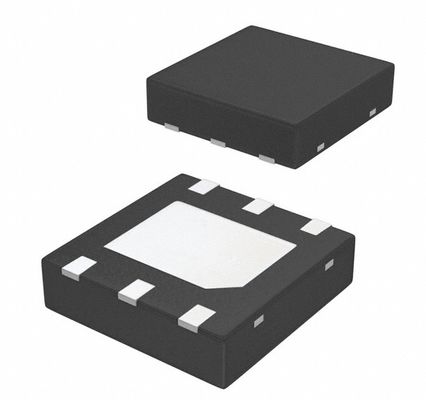

• حزم SOT-23 و WSON الموفرة للمساحة

• جهد الدخل من 2.7 فولت إلى 5.5 فولت

• جهد الخرج من 3 فولت إلى 24 فولت

• حد تيار التبديل 2.8 أمبير (نموذجي)

• تردد تبديل مرتفع

– 525 كيلو هرتز (LM3410Y)

– 1.6 ميجاهرتز (LM3410X)

• مفتاح NMOS 170 مللي أوم

• مرجع جهد داخلي 190 مللي فولت

• بدء تشغيل سلس داخلي

• وضع التيار، تشغيل PWM

• إيقاف التشغيل الحراري

التطبيقات

• مصادر تيار الإضاءة الخلفية LED

• مشغلات OLED و HB LED للإضاءة الخلفية LiIon

• الأجهزة المحمولة

• مشغلات فلاش LED

• تطبيقات السيارات

الوصف

إن مشغل LED ذو التيار الثابت LM3410 و LM3410-Q1 عبارة عن محول DC-DC PWM عالي التردد، متوفر في حزم WSON ذات 6 سنون، و MSOP PowerPad™ ذات 8 سنون، و SOT-23 ذات 5 سنون. مع الحد الأدنى من المكونات الخارجية، فإن LM3410 و LM3410-Q1 سهلة الاستخدام. يمكنها تشغيل تيارات ذروة تبلغ 2.8 أمبير (نموذجي) بمفتاح NMOS داخلي 170 مللي أوم. يتم ضبط تردد التبديل داخليًا على 525 كيلو هرتز أو 1.6 ميجاهرتز، مما يسمح باستخدام ملفات الحث الصغيرة جدًا المثبتة على السطح ومكثفات الرقائق. على الرغم من أن تردد التشغيل مرتفع، إلا أنه من السهل تحقيق كفاءة تصل إلى 88%. يتم تضمين إيقاف التشغيل الخارجي، والذي يتميز بتيار احتياطي منخفض للغاية يبلغ 80 نانو أمبير. يستخدم LM3410 و LM3410 Q1 التحكم في وضع التيار والتعويض الداخلي لتوفير أداء عالٍ على نطاق واسع من ظروف التشغيل. تشمل الميزات الإضافية التعتيم PWM، وحد التيار دورة بدورة، والإغلاق الحراري.

معلومات

الرسم
