تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | STEP-UP ، خطوة الاتجاه | تكوين الإخراج: | إيجابية أو سلبية |
|---|---|---|---|
| طوبولوجيا: | باك ، تعزيز | نوع الإخراج: | قابل للتعديل |
| عدد المخرجات: | 1 | ||
| إبراز: | 30V 200mA Schottky diode,SOT-723 ultra-miniature diode,AEC-Q101 qualified Schottky diode,SOT-723 ultra-miniature diode,AEC-Q101 qualified Schottky diode |
||
BAT54M3T5G 30V 200mA ثلاثي سلسلة صمام ثنائي شوتكي مع 1V منخفض Vf 5ns تبديل سريع SOT-723 حزمة فائقة الصغر كفاءة عالية تسرب منخفض مؤهل AEC-Q101 تغليف الشريط والبكرة
andnbsp;
الميزات
andbull; سرعة تبديل سريعة للغاية
andbull; جهد أمامي منخفض - 0.35 فولت (نموذجي) @ IF = 10 mAdc
andbull; يقلل من مساحة اللوحة
andbull; بادئة NSV للسيارات وغيرها من التطبيقات التي تتطلب متطلبات تغيير الموقع والتحكم الفريدة ؛ مؤهل AEC-Q101 وقادر على PPAP
andbull; هذه الأجهزة خالية من الرصاص ، وخالية من الهالوجين / BFR وخالية من RoHS
andnbsp;
التطبيقات
1: دوائر التقويم عالية التردد
2: كشف الإشارة وإزالة التضمين
3: حماية القطبية العكسية
4: دوائر محول DC-DC
5: الأجهزة المحمولة التي تعمل بالبطارية
6: أنظمة إلكترونيات السيارات
7: تصميمات ثنائي الفينيل متعدد الكلور عالية الكثافة
andnbsp;
الوصف
تم تصميم هذا الصمام الثنائي لحاجز شوتكي لتطبيقات التبديل عالية السرعة وحماية الدوائر وتثبيت الجهد. يقلل الجهد الأمامي المنخفض للغاية من فقدان التوصيل. تعد حزمة التثبيت السطحي المصغرة ممتازة للتطبيقات المحمولة باليد والمحمولة حيث تكون المساحة محدودة.
جهاز BAT54M3T5G هو جهاز فرعي من جهازنا الشهير SOT-23 ثلاثي الرؤوس وموجود في حزمة التثبيت السطحي SOT-723. هذا الجهاز مثالي لتطبيقات التثبيت السطحي منخفضة الطاقة حيث تكون مساحة اللوحة متميزة.
andnbsp;
معلومات
|
الفئة
|
andnbsp;
|
|
|
الشركة المصنعة
|
andnbsp;
|
|
|
السلسلة
|
-
|
andnbsp;
|
|

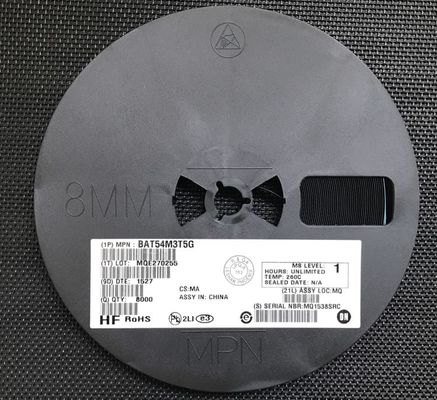

التعبئة والتغليف
|
الشريط والبكرة (TR)
شريط مقطوع (CT)
Digi-Reelandreg؛
|
andnbsp;
andnbsp;
andnbsp;
|
|
حالة الجزء
|
نشط
|
andnbsp;
|
|
التقنية
|
andnbsp;
|
|
|
الجهد - العكسي DC (Vr) (الحد الأقصى)
|
30 فولت
|
andnbsp;
|
|
التيار - متوسط المقوّم (Io)
|
200mA
|
andnbsp;
|
|
الجهد - الأمامي (Vf) (الحد الأقصى) @ If
|
800 مللي فولت @ 100 مللي أمبير
|
andnbsp;
|
|
السرعة
|
إشارة صغيرة =andlt؛ 200mA (Io) ، أي سرعة
|
andnbsp;
|
|
وقت الاسترداد العكسي (trr)
|
5 نانو ثانية
|
andnbsp;
|
|
التيار - التسرب العكسي @ Vr
|
2 وmicro؛ A @ 25 V
|
andnbsp;
|
|
السعة @ Vr، F
|
10pF @ 1V، 1MHz
|
andnbsp;
|
|
نوع التركيب
|
andnbsp;
|
|
|

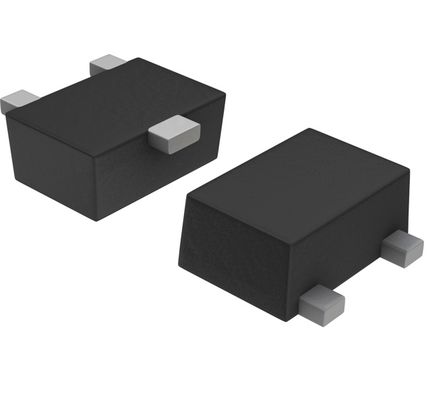

الحزمة / العلبة
|
andnbsp;
|
|
|
حزمة جهاز المورد
|
SOT-723
|
andnbsp;
|
|
درجة حرارة التشغيل - الوصلة
|
-55anddeg;C ~ 125anddeg;C
|
andnbsp;
|
|
رقم المنتج الأساسي
|
andnbsp;
الرسم
