1.2 فولت انخفاض منخفض TLV1117LV33DCYR 3.3 فولت LDO المنظم 800mA إنتاج PSRR عالية 1٪ دقة مستقرة مع مكثفات السيراميك تمكين دبوس -40 °C إلى 125 °C حزمة SOT-223

1.2 فولت منخفض التسرب TLV1117LV33DCYR منظم LDO بجهد 3.3 فولت، خرج 800 مللي أمبير، PSRR عالي، دقة 1%، مستقر مع مكثفات سيراميك، دبوس تمكين، -40 درجة مئوية إلى 125 درجة مئوية، حزمة SOT-223

andnbsp;

الميزات

andbull; دقة نموذجية: 1.5%

andbull; IQ منخفض: 100 andmu;A (حد أقصى) – أقل 500 مرة من أجهزة 1117 القياسية

andbull; VIN: 2 فولت إلى 5.5 فولت – الحد الأقصى المطلق لـ VIN: 6 فولت

andbull; مستقر مع تيار خرج 0 مللي أمبير

andbull; تسرب منخفض: 455 مللي فولت عند 1 أمبير لـ VOUT = 3.3 فولت

andbull; PSRR عالي: 65 ديسيبل عند 1 كيلو هرتز

andbull; الحد الأدنى المحدد للحد الحالي: 1.1 أمبير

andbull; مستقر مع مكثفات سيراميك فعالة من حيث التكلفة: – مع 0-andOmega; ESR

andbull; نطاق درجة الحرارة: –40 درجة مئوية إلى +125 درجة مئوية

andbull; إيقاف التشغيل الحراري والحماية من التيار الزائد

andbull; للاستبدال المباشر بوظائف مطورة، راجع TLV761

andnbsp;

التطبيقات

andbull; أجهزة فك التشفير

andbull; أجهزة التلفزيون والشاشات

andbull; الأجهزة الطرفية للكمبيوتر الشخصي، وأجهزة الكمبيوتر المحمولة، واللوحات الأم

andbull; أجهزة المودم ومنتجات الاتصالات الأخرى

andbull; تنظيم ما بعد إمداد الطاقة بالتبديل

andnbsp;

الوصف

TLV1117LV منظم خطي منخفض التسرب (LDO) هو إصدار بجهد إدخال منخفض من منظم الجهد TLV1117 الشهير.

TLV1117LV هو جهاز منخفض الطاقة للغاية يستهلك تيارًا هادئًا أقل 500 مرة من منظمات الجهد 1117 التقليدية، مما يجعل الجهاز مصممًا للتطبيقات التي تتطلب تيارًا احتياطيًا منخفضًا جدًا. كما أن TLV1117LV LDO مستقر أيضًا مع 0 مللي أمبير من تيار الحمل؛ لا يوجد متطلب تحميل أدنى، مما يجعل الجهاز خيارًا جيدًا للتطبيقات التي يجب فيها على المنظم تشغيل أحمال صغيرة جدًا أثناء الاستعداد بالإضافة إلى التيارات الكبيرة بترتيب 1 أمبير أثناء التشغيل العادي. يوفر TLV1117LV أداءً ممتازًا عابرًا للخط والحمل، مما يؤدي إلى انخفاضات وانحرافات صغيرة جدًا في جهد الخرج عندما يتغير متطلب تيار الحمل من أقل من 1 مللي أمبير إلى أكثر من 500 مللي أمبير.

توفر فرقة فجوة دقيقة ومضخم خطأ دقة 1.5%. يتيح معدل رفض إمداد الطاقة (PSRR) المرتفع جدًا استخدام الجهاز للتنظيم اللاحق بعد منظم التبديل. تشمل الميزات القيمة الأخرى ضوضاء خرج منخفضة وجهد تسرب منخفض.

تم تعويض الجهاز داخليًا ليكون مستقرًا مع مكثفات مقاومة السلسلة المكافئة (ESR) 0-andOmega;. تتيح هذه المزايا الرئيسية استخدام مكثفات سيراميك صغيرة الحجم وفعالة من حيث التكلفة. يمكن أيضًا استخدام المكثفات الفعالة من حيث التكلفة والتي تحتوي على جهود تحيز أعلى وتقليل درجة الحرارة إذا رغبت في ذلك.

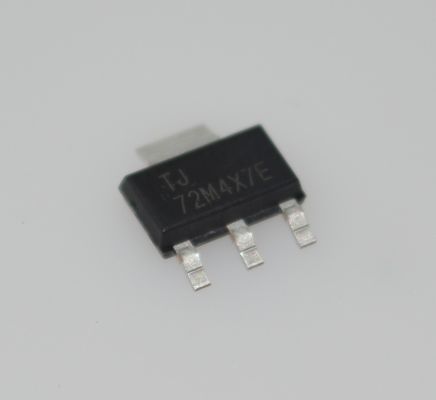

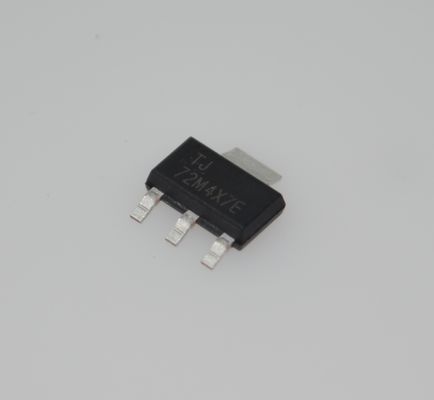

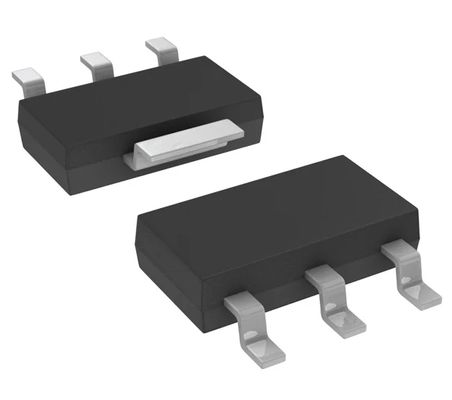

يتوفر TLV1117LV في حزمة SOT-223.
