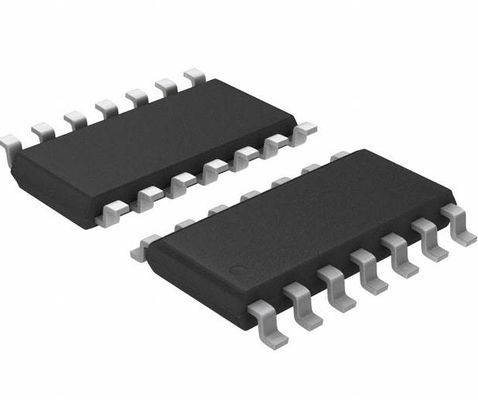

74HC14D Hex Inverter High-Speed CMOS Low Power Schmitt Trigger Wide Voltage (2-6V) High Noise Immunity Direct TTL Compatibility Balanced Propagation Industry Standard Reliability

74HC14D عاكس هيكس عاكس عالية السرعة CMOS طاقة منخفضة Schmitt Trigger الجهد العريض (2-6 فولت) مقاومة الضوضاء العالية التوافق TTL المباشر الانتشار المتوازن المعتمد في الصناعة الموثوقية

وnbsp

الخصائصوnbsp

سرعة عالية: tpd = 11 ns (عادة) عند VCC = 5 V

انبعاث طاقة منخفض: ICC = 1.0 وmicro؛A (max) عند Ta = 25 °C

مقاومة ضوضاء عالية: VH = 1.1 V (عادة) عند VCC = 4.5 V

تأخيرات التكاثر المتوازنة: tPLH andasymp؛ tPHL

نطاق تشغيل واسع للجهد: VCC ((opr) = 2.0 إلى 6.0 فولت

وnbsp

التطبيقات

1تحضير الإشارة وتشكيلها

هذا هو التطبيق الأكثر كلاسيكية. بنية مدخلات شمت تسبب في عدم حساسيتها للإشارات المتغيرة ببطء أو الضوضاء.

إيقاف التبديل: يزيل الارتداد الفيزيائي للمفاتيح الميكانيكية أو الأزرار، مما يضمن أن الضغط الواحد يولد نبضة واحدة فقط.

تشكيل الموجات: يحول أشكال الموجات التناظرية مثل موجات الصين أو المثلث إلى إشارات رقمية مربعة.

تصفية الضوضاء: يستعيد مستوى منطق رقمي نظيف من الإشارات مع الضوضاء البيئية، وغالبا من خطوط نقل طويلة.

2إنتاج النبضات وخلق أشكال الموجات

خصائصها في التشنج تسمح لها ببناء أجهزة تذبذب بسيطة ومولدات نبضات بسهولة.

مزيد من الاهتزاز: يتطلب فقط مقاومة واحدة ومكثف واحد لتشكيل مولد موجة مربعة بسيطة وموثوق بها لإنشاء إشارات الساعة

أو نبضات توقيت. هذا هو مصدر ساعة شائع جدا، منخفضة التكلفة في أنظمة مثل جهاز تحكم صغير.

كاشف النبض: يمكن تصميمها للكشف عن حواف (الارتفاع أو الانخفاض) لإشارة الدخول وتوليد نبض خروجي متوافق.

3تحويل المستوى والواجهة

في حين أن نطاق فولتشية التشغيل هو 2 فولت إلى 6 فولت ، إلا أنه لا يزال يمكن أن يكون بمثابة واجهة في أنظمة الجهد المختلط.

واجهة متوافقة مع TTL: 74HC14D يمكن الاتصال مباشرة إلى أنظمة منطقية 5 فولت TTL وتوفير مخرجات على مستوى CMOS ، والتي تعمل كحاجز مؤقت بين العائلتين المنطقيتين.

4تأخير الخطوط

باستخدام وقت تأخير الانتشار الثابت ، يمكن استخدامه لبناء دوائر تأخير بسيطة. يمكن توصيل عدة محولات في سلسلة لتحقيق تأخيرات ثابتة أطول.

وnbsp

الوصف

74HC14D هو عبارة عن محول CMOS SCHMITT عالي السرعة المصنوع بتكنولوجيا بوابة السيليكون C2MOS.يحقق العملية عالية السرعة مماثلة لمكافئ LSTTL مع الحفاظ على CMOS انخفاض طاقة منخفضةتكوين الدبوس ووظيفتهما نفس 74HC04D ولكن المدخلات لديها 25٪ هستيريس VCC74HC14D يمكن استخدامها كمستقبلات خط التي سوف تتلقى إشارات المدخلات البطيئة.

جميع المدخلات مجهزة بدوائر حماية ضد التفريغ الثابت أو الجهد الزائد العابر.

وnbsp

المعلومات

وnbsp

الرسم

ميزتنا:الهواتف، أجهزة الكمبيوتر المحمولة

• منتجات عالية الجودة --- عروضنا هي 100% جديدة وأصلية، ROHS
• سعر تنافسي -- قنوات شراء جيدة بسعر جيد.
• الخدمة المهنية --- اختبار جودة صارمة قبل الشحن، وخدمة مثالية بعد البيع بعد الشراء.
• المخزون الكافي مع دعم فريق الشراء القوي لدينا
• التسليم السريع --- سنقوم بشحن البضائع خلال 1-3 أيام عمل بعد تأكيد الدفع.

وnbsp

تأكد من تلبية احتياجاتك من جميع أنواع المكونات.^_^
