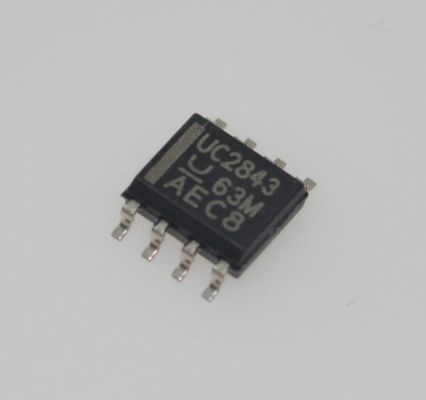

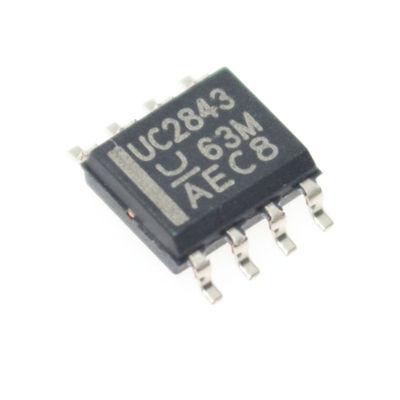

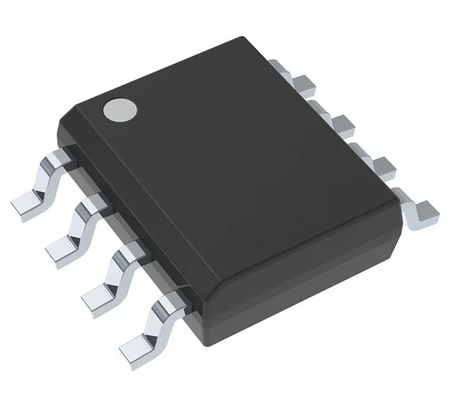

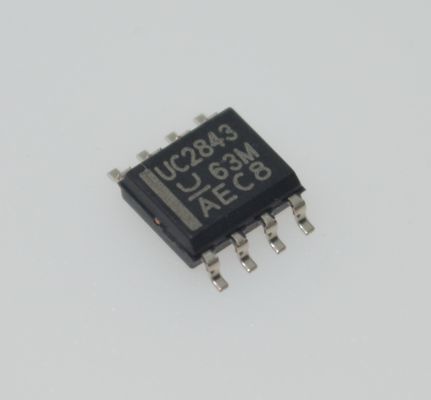

UC2843D8TR وحدة تحكم PWM في الوضع الحالي مع تشغيل 500 كيلو هرتز 8.4V/7.9V UVLO 50mA مخرج قطب توتم داخلي مقصورة بانداجاب انخفاض بدء التشغيل والتيار التشغيلي في SOIC-8

UC2843D8TR وحدة تحكم PWM بوضع التيار مع تشغيل 500 كيلو هرتز 8.4 فولت / 7.9 فولت UVLO خرج 50 مللي أمبير Totem-Pole نطاق فجوة داخلية مضبوطة تيار بدء وتشغيل منخفض في SOIC-8

andnbsp;

الميزات

andbull; مُحسّن لمحولات التيار المتردد إلى التيار المستمر ومحولات التيار المستمر إلى التيار المستمر

andbull; تيار بدء منخفض (< 1mA)

andbull; تعويض التغذية الأمامية التلقائي

andbull; تحديد التيار نبضة بنبضة

andbull; خصائص محسنة للاستجابة للحمل

andbull; قفل الجهد المنخفض مع التباطؤ

andbull; قمع النبضات المزدوجة

andbull; خرج totem-pole عالي التيار

andbull; مرجع نطاق فجوة مضبوط داخليًا

andbull; تشغيل يصل إلى 500 كيلو هرتز

andbull; مضخم خطأ بمقاومة خرج منخفضة

andnbsp;

التطبيقات

andbull; منظمات التبديل من أي قطبية

andbull; محولات التيار المستمر إلى التيار المستمر المقترنة بالمحول

andnbsp;

الوصف

توفر سلسلة الدوائر المتكاملة للتحكم UCx84x الميزات الضرورية لتنفيذ مخططات التحكم في وضع التيار بتردد ثابت من التيار المتردد إلى التيار المستمر أو من التيار المستمر إلى التيار المستمر، مع الحد الأدنى لعدد المكونات الخارجية. تتضمن الدوائر المنفذة داخليًا قفل الجهد المنخفض (UVLO)، والذي يتميز بتيار بدء أقل من 1 مللي أمبير، ومرجع دقيق مضبوط للدقة عند مدخل مضخم الخطأ. تتضمن الدوائر الداخلية الأخرى منطقًا لتوفير التشغيل المقفل، ومقارن تعديل عرض النبضة (PWM) الذي يوفر أيضًا التحكم في الحد الأقصى للتيار، ومرحلة خرج totem-pole مصممة لتوفير أو غرق التيار الأقصى العالي. تكون مرحلة الإخراج، المصممة لتشغيل MOSFETs من النوع N، منخفضة عندما تكون مرحلة الإخراج في حالة إيقاف التشغيل.

توفر عائلة UCx84x مجموعة متنوعة من خيارات الحزم، وخيارات نطاق درجة الحرارة، واختيار دورة التشغيل القصوى، واختيار عتبات التشغيل والإيقاف ونطاقات التباطؤ. تعد الأجهزة ذات التباطؤ الأعلى في التشغيل أو الإيقاف خيارات جيدة لمصادر الطاقة غير المتصلة بالإنترنت، بينما تم تصميم الأجهزة ذات نطاق التباطؤ الأضيق لتطبيقات التيار المستمر إلى التيار المستمر. تم تحديد أجهزة UC184x للتشغيل من andndash;55anddeg;C إلى 125anddeg;C، وتم تحديد سلسلة UC284x للتشغيل من andndash;40anddeg;C إلى 85anddeg;C، وتم تحديد سلسلة UC384x للتشغيل من 0anddeg;C إلى 70anddeg;C.

andnbsp;

معلومات

andnbsp;

الرسم
