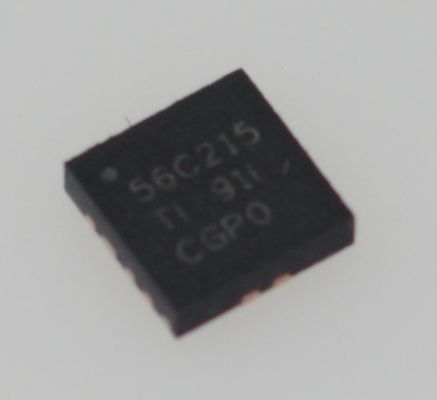

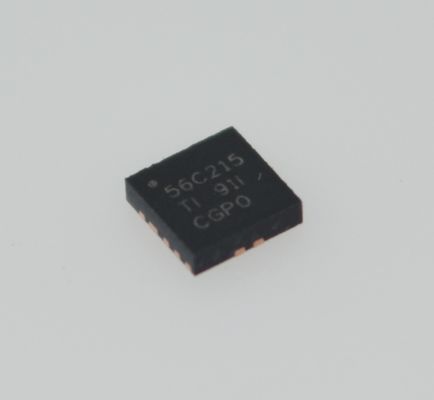

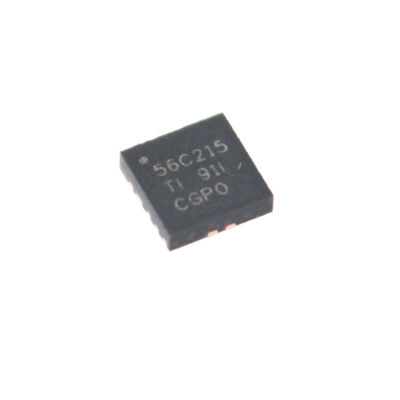

TPS56C215RNNR محول تخفيض متزامن 15 أمبير 3.8-17 فولت مع دقة 0.5% وتردد 550 كيلو هرتز، ومخرج طاقة جيد، وتمكين، وتعويض داخلي، وإيقاف تشغيل حراري، وحواف قابلة للترطيب

TPS56C215RNNR 15A 3.8-17V محول بوك متزامن بدقة 0.5٪ 550kHz الطاقة الترددية جيدة تمكين التعويض الداخلي إيقاف الحرارة والجوانب المبللة

الخصائص

• المدمجة 7.8mΩ و 3.2mΩ MOSFETs

• يدعم 12A IOUT مستمر

• بدء تشغيل 4.5 فولت بدون تحيز خارجي 5.0 فولت

• 0.6 فولت ± 1٪ من الجهد المرجعي عبر نطاق درجة الحرارة الكامل

• 0.6 فولت إلى 5.5 فولت نطاق الجهد الخارجي

• يدعم مكثفات الخروج السيراميكية

• وضع التحكم D-CAP3TM للاستجابة العابرة السريعة

• وضع التوصيل المستمر القسري القابل للاختيار (FCCM) للتردد الضخم في الجهد الخارجي أو تخطي التيار التلقائي وضع بيئي للكفاءة العالية في الحمل الخفيف

• FSW المختارة من 400kHz و 800kHz و 1.2MHz

• البدء المتوحد في النتائج المسبقة

• إعدادين لحد التيار القابل للتعديل مع إعادة تشغيل الخدسة

• التحيز الخارجي الخامس فولت الاختياري لتحسين الكفاءة

• بداية ناعمة قابلة للتعديل مع وقت بداية ناعمة افتراضي 1ms

• درجة حرارة نقطة التقاطع من 40°C إلى 150°C

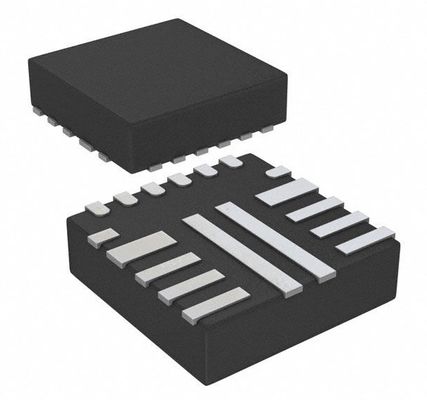

• حزمة صغيرة من 3.5 ملم × 3.5 ملم HotRod TM QFN

• متوافق مع 8A TPS568215

• إنشاء تصميم مخصص باستخدام TPS56C215 مع WEBENCH® Power Designer

التطبيقات

• الخادم، الحوسبة السحابية، التخزين

• الاتصالات والشبكات، نقطة الشحن (POL)

• IPCs ، أتمتة المصنع ، PLC ، قياس الاختبار

• التلفزيون اللاسلكي الراقي

الوصف

TPS56C215 هو محول بوك متزامن أحادي 12A صغير مع وضع تحكم D-CAP3 التكيفي في الوقت المناسب.يدمج الجهاز MOSFETs ذات الطاقة المنخفضة RDS ((on) التي تمكن من كفاءة عالية وتوفر سهولة الاستخدام مع الحد الأدنى من عدد المكونات الخارجية لأنظمة الطاقة ذات الوعي بالمساحةوتشمل الميزات التنافسية الجهد المرجعي الدقيق جدا، والرد السريع على الحمل العابر، وتشغيل وضع التخطي التلقائي للكفاءة في الحمل الخفيف،حد التيار القابل للتعديل وليس هناك حاجة إلى تعويض خارجي. وضع التوصيل المستمر القسري يساعد على تلبية متطلبات دقة تنظيم الجهد الضيقة لـ DSPs والأجهزة FPGAs. تتوفر TPS56C215 في محرك حرارة محسن ، 18-pin ،حزمة HotRod QFN ومصممة للعمل من درجة حرارة التقاطع من 40 °C إلى 150 °C.

المعلومات

الرسم
