تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | STEP-UP ، خطوة الاتجاه | تكوين الإخراج: | إيجابية أو سلبية |
|---|---|---|---|
| طوبولوجيا: | باك ، تعزيز | نوع الإخراج: | قابل للتعديل |
| عدد المخرجات: | 1 | ||
| إبراز: | 4محفز طاقة محمي بـ.7μH,محفز للقلب الفيريتي ذو التيار العالي,محفز إمدادات الطاقة منخفضة DCR,high current ferrite core inductor,low DCR power supply inductor |
||

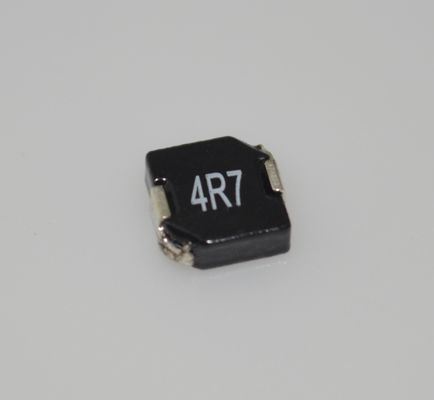

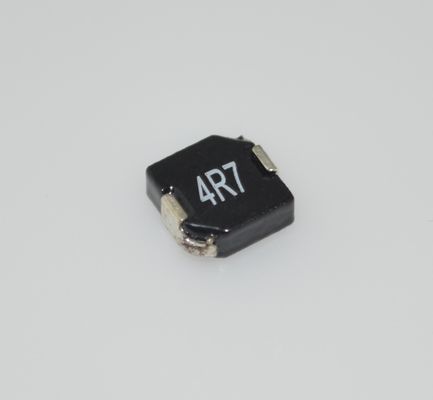

SRP7030-4R7M 4.7andmicro;H محث طاقة محمي مع 9.6mandOmega; DCR منخفض 15.8A قلب فيريت عالي Isat تيار عالي فقدان منخفض مضغوط 7.3x7.3x3.0mm لإمدادات الطاقة
andnbsp;
الميزات
n بناء محمي
n ارتفاع الوحدة 3.2 مم
n نطاق الحث: 0.1 إلى 10 andmu;H
n تيار يصل إلى 32.5 أمبير
n متوافق مع RoHS
andnbsp;
التطبيقات
1: محولات DC-DC: تستخدم في المقام الأول كمحث إخراج أو محث تخزين للطاقة في محولات Buck (خفض الجهد) عالية التيار.
2: وحدات تنظيم الجهد (VRMs) للخوادم ومحطات العمل وأجهزة الكمبيوتر المكتبية.
3: معدات الشبكات والبنية التحتية للاتصالات ومحطات القاعدة.
4: إدارة الطاقة لبطاقات الرسومات ووحدات تحكم الألعاب.
5: دوائر الطاقة في مختلف الإلكترونيات الصناعية والسيارات.
andnbsp;
الوصف
1: قدرة التيار العالي: ميزتها الرئيسية هي القدرة على التعامل مع تيار تشبع مرتفع (Iandlt;subandgt;satandlt;/subandgt;) من 15.8A. وهذا يجعلها مناسبة تمامًا لتثبيت الطاقة والترشيح في الدوائر التي تشغل وحدات المعالجة المركزية ووحدات معالجة الرسومات وغيرها من الأحمال عالية التيار.
2: مقاومة التيار المستمر المنخفضة (DCR): تتميز بمقاومة تيار مستمر منخفضة بشكل استثنائي تبلغ 9.6mandOmega; فقط. وهذا يقلل من فقدان الطاقة (فقدان Iandsup2;R)، وبالتالي زيادة كفاءة تحويل الطاقة وتقليل توليد الحرارة داخل المكون نفسه.
3: البناء المحمي: تعمل البنية المحمية مغناطيسيًا على قمع التداخل الكهرومغناطيسي (EMI) بشكل فعال وتقليل تسرب المجال المغناطيسي إلى الدوائر الحساسة القريبة. وهذا يبسط تصميم اللوحة ويساعد في اجتياز اختبارات التوافق الكهرومغناطيسي.
4: بصمة صغيرة: بأبعاد 7.3mm x 7.3mm x 3.0mm فقط، فإنها توفر كثافة طاقة عالية في مساحة PCB صغيرة. وهذا يجعلها مثالية للتطبيقات المقيدة بالمساحة مثل أجهزة الكمبيوتر المحمولة النحيفة واللوحات الأم للخوادم ومعدات الشبكات.
5: أداء قوي: يضمن استخدام مادة أساسية من الفريت القوية وغلاف بلاستيكي مقاوم للحرارة موثوقية عالية واستقرارًا على المدى الطويل في ظل الظروف الصعبة. وعادةً ما تتميز بنطاق درجة حرارة تشغيل واسع، غالبًا من -40anddeg;C إلى +125anddeg;C أو أعلى، ومناسبة للتطبيقات الصناعية.
6: تصميم منخفض الفقد: يؤدي الجمع بين DCR المنخفض والمواد الأساسية المحسنة إلى فقدان طاقة إجمالي منخفض عند ترددات التبديل، مما يساهم في زيادة الكفاءة الإجمالية للنظام.
andnbsp;
معلومات
|
الفئة
|
andnbsp;
|
|
|
الشركة المصنعة
|
andnbsp;
|
|
|
السلسلة
|
andnbsp;
|
|
|
التعبئة والتغليف
|
شريط و بكرة (TR)
شريط مقطوع (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
حالة الجزء
|
نشط
|
andnbsp;
|
|
النوع
|
-
|
andnbsp;
|
|
المادة - الأساسية
|
andnbsp;
|
|
|
الحث
|
4.7 andmicro;H
|
andnbsp;
|
|
التسامح
|
andplusmn;20%
|
andnbsp;
|
|
تصنيف التيار (أمبير)
|
andnbsp;
|
|
|
التيار - التشبع (Isat)
|
6.5A
|
andnbsp;
|
|
الحماية
|
محمي
|
andnbsp;
|
|
مقاومة التيار المستمر (DCR)
|
40mOhm كحد أقصى
|
andnbsp;
|
|
Q @ Freq
|
-
|
andnbsp;
|
|
التردد - الرنين الذاتي
|
-
|
andnbsp;
|
|
التقييمات
|
-
|
andnbsp;
|
|
درجة حرارة التشغيل
|
-40anddeg;C ~ 125anddeg;C
|
andnbsp;
|
|
تردد الحث - الاختبار
|
100 كيلو هرتز
|
andnbsp;
|
|
الميزات
|
-
|
andnbsp;
|
|
نوع التركيب
|
تركيب سطحي
|
andnbsp;
|
|
الحزمة / العلبة
|
غير قياسي
|
andnbsp;
|
|
حزمة جهاز المورد
|
-
|
andnbsp;
|
|
الحجم / البعد
|
0.307andquot; L x 0.276andquot; W (7.80mm x 7.00mm)
|
andnbsp;
|
|
الارتفاع - الجلوس (الحد الأقصى)
|
0.126andquot; (3.20mm)
|
andnbsp;
|
|
رقم المنتج الأساسي
|
andnbsp;
الرسم
