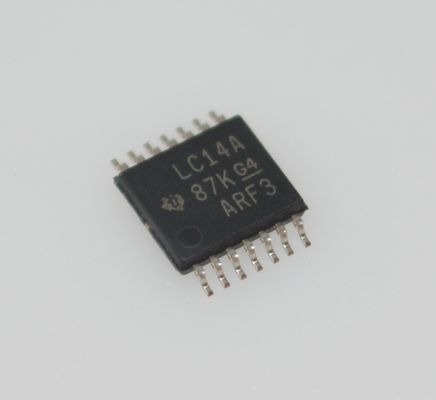

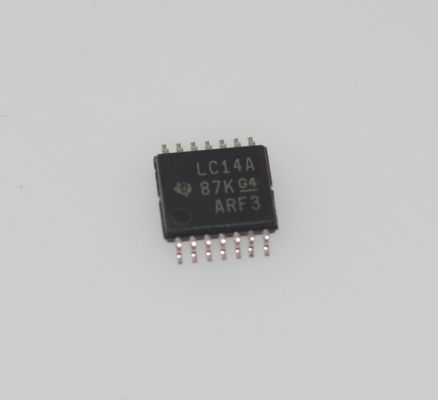

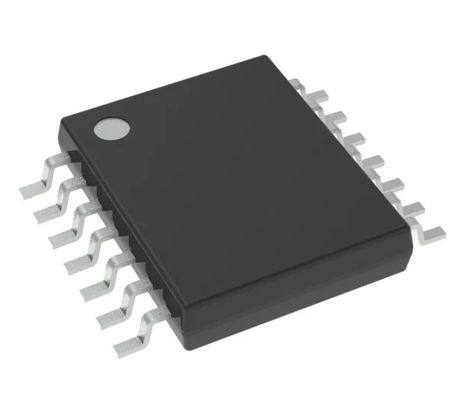

SN74LVC14APWR 6-قناة Schmitt-Trigger Inverter مع 1.65-5.5V Wide VCC 10ns Max tp 0.5μA القليل من ICC ± 24mA محرك الإخراج HBM ESD Protection TSSOP-14 حزمة and -40 °C إلى + 125 °C التصنيف

SN74LVC14APWR عاكس مشغل شميت بستة قنوات مع نطاق واسع من 1.65-5.5 فولت VCC، زمن تأخير أقصى 10 نانوثانية، استهلاك تيار منخفض 0.5 ميكرو أمبير، ومخرج تيار ±24 مللي أمبير، حماية ESD من نوع HBM، حزمة TSSOP-14، وتقييم من -40 درجة مئوية إلى +125 درجة مئوية

الميزات

• يتجاوز أداء الإغلاق 100 مللي أمبير لكل معيار JESD 78، الفئة الثانية

• تتجاوز حماية ESD معيار JESD 22

  – نموذج جسم الإنسان 2000 فولت (A114-A)

  – نموذج الآلة 200 فولت (A115-A)

  – نموذج الجهاز المشحون 1000 فولت (C101)

• التشغيل من 1.65 فولت إلى 3.6 فولت VCC

• محدد من -40 درجة مئوية إلى +85 درجة مئوية، -40 درجة مئوية إلى 125 درجة مئوية، و -55 درجة مئوية إلى 125 درجة مئوية

• تقبل المدخلات الفولتية حتى 5.5 فولت

• أقصى زمن تأخير (tpd) يبلغ 6.4 نانوثانية عند 3.3 فولت

• قيمة VOLP (ارتداد الأرضي للمخرج) النموذجية أقل من 0.8 فولت عند VCC = 3.3 فولت، TA = 25 درجة مئوية

• قيمة VOHV (انخفاض جهد الخرج VOH) النموذجية أكبر من 2 فولت عند VCC = 3.3 فولت، TA = 25 درجة مئوية

• في المنتجات المتوافقة مع MIL-PRF-38535، يتم اختبار جميع المعلمات ما لم يذكر خلاف ذلك. في جميع المنتجات الأخرى، لا تتضمن عملية الإنتاج بالضرورة اختبار جميع المعلمات.

التطبيقات

• ماسح الباركود

• حلول الكابلات

• الكتب الإلكترونية

• أجهزة الكمبيوتر المدمجة

• جهاز إرسال ميداني: مستشعرات درجة الحرارة أو الضغط

• القياسات الحيوية لبصمات الأصابع

• التدفئة والتهوية وتكييف الهواء (HVAC)

• التخزين المتصل بالشبكة (NAS)

• اللوحة الأم للخادم ووحدة تزويد الطاقة (PSU)

• الراديو المحدد بالبرمجيات (SDR)

• التلفزيون: عالي الدقة (HDTV)، LCD، والرقمي

• أنظمة اتصالات الفيديو

• بطاقات الوصول إلى البيانات اللاسلكية، وسماعات الرأس، ولوحات المفاتيح، والفئران، وبطاقات الشبكة المحلية (LAN)

الوصف

تم تصميم عاكس شميت سداسي SN54LVC14A للتشغيل بجهد VCC من 2.7 فولت إلى 3.6 فولت، وتم تصميم عاكس شميت سداسي SN74LVC14A للتشغيل بجهد VCC من 1.65 فولت إلى 3.6 فولت.

تحتوي الأجهزة على ستة عواكس مستقلة وتقوم بالوظيفة المنطقية Y = A.

يمكن تشغيل المدخلات من أجهزة 3.3 فولت أو 5 فولت. تتيح هذه الميزة استخدام هذه الأجهزة كمترجمين في بيئة نظام مختلطة 3.3 فولت أو 5 فولت.
