تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | STEP-UP ، خطوة الاتجاه | تكوين الإخراج: | إيجابية أو سلبية |
|---|---|---|---|
| طوبولوجيا: | باك ، تعزيز | نوع الإخراج: | قابل للتعديل |
| عدد المخرجات: | 1 | ||
| إبراز: | AEC-Q101 وحدة تحكم حماية CAN,ثنائي الإتجاه الديود الوقائي ESD,SOD-123 التدفق من خلال IC التصميم,Bidirectional ESD protection diode,SOD-123 flow-through design IC |
||

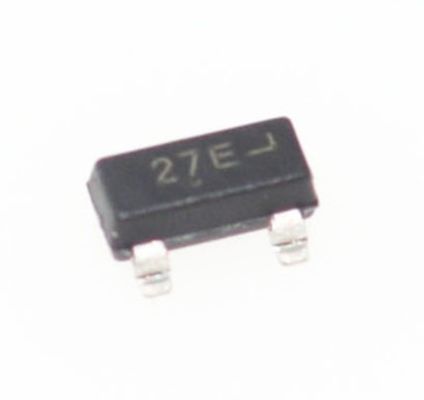

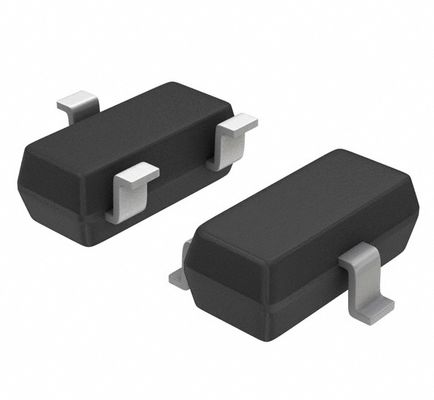

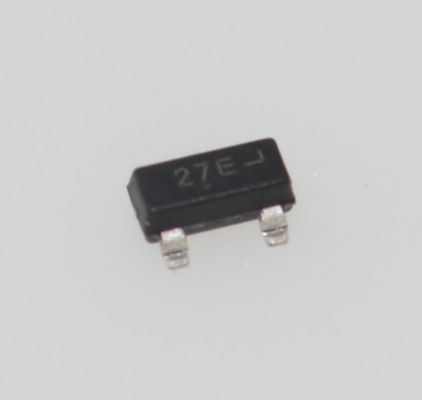

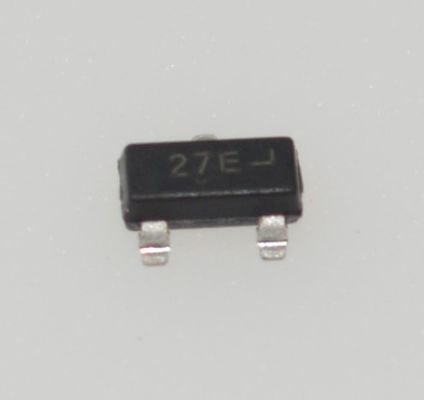

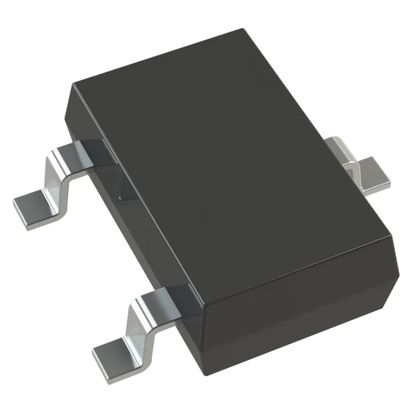

NUP2105LT1G AEC-Q101 واقي CAN مع ±30kV ESD IEC61000-4-2 منخفض 5pF حماية ثنائية الاتجاه ذات خطين تصميم تدفق وعبوة SOD-123
andnbsp;
الميزات
• تبديد طاقة الذروة 350 واط لكل خط (موجة 8/20 ثانية)
• تيار تسرب عكسي منخفض (< 100 نانو أمبير)
• معدلات بيانات CAN منخفضة السعة وعالية السرعة
• توافق IEC:
andnbsp; andminus; IEC 61000andminus;4andminus;2 (ESD): المستوى 4، 30 كيلو فولت
andnbsp; andminus; IEC 61000andminus;4andminus;4 (EFT): 40 أمبير andndash; 5/50 نانو ثانية
andnbsp; andminus; IEC 61000andminus;4andminus;5 (الإضاءة) 8.0 أمبير (8/20 ثانية)
• ISO 7637andminus;2 نبضة 2a: فصل مفتاح الحمل المتكرر، 9.5 أمبير
• ISO 7637andminus;3 نبضة 3a,b: انتقالات سريعة لتبديل الحمل المتكرر، 50 أمبير
• تصنيف القابلية للاشتعال UL 94 Vandminus;0
• بادئة SZ للتطبيقات السيارات وغيرها التي تتطلب متطلبات فريدة لتغيير الموقع والتحكم؛ مؤهلة AECandminus;Q101 وقادرة على PPAP
• هذه الأجهزة خالية من الرصاص، وخالية من الهالوجين/BFR ومتوافقة مع RoHS
andnbsp;
التطبيقات
• شبكات التحكم الصناعية
andnbsp; * أنظمة التوزيع الذكية (SDSandreg;)
andnbsp; * DeviceNetandtrade;
• شبكات السيارات
andnbsp; * CAN منخفض وعالي السرعة
andnbsp; * CAN المتسامح مع الأخطاء
andnbsp;
الوصف
تم تصميم SZ/NUP2105L لحماية جهاز الإرسال والاستقبال CAN في الشبكات عالية السرعة والمتسامحة مع الأخطاء من ESD وغيرها من أحداث الجهد العابر الضارة. يوفر هذا الجهاز حماية ثنائية الاتجاه لكل خط بيانات مع حزمة SOTandminus;23 مضغوطة واحدة، مما يمنح مصمم النظام خيارًا منخفض التكلفة لتحسين موثوقية النظام وتلبية متطلبات EMI الصارمة.
andnbsp;
معلومات
|
الفئة
|
andnbsp;
|
|
|
الشركة المصنعة
|
andnbsp;
|
|
|
السلسلة
|
-
|
andnbsp;
|
|
التعبئة والتغليف
|
شريط وبكرة (TR)
شريط مقطوع (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
حالة الجزء
|
نشط
|
andnbsp;
|
|
النوع
|
زينر
|
andnbsp;
|
|
القنوات ثنائية الاتجاه
|
2
|
andnbsp;
|
|
الجهد - الوقوف العكسي (النموذجي)
|
24 فولت (الحد الأدنى)
|
andnbsp;
|
|
الجهد - الانهيار (الحد الأدنى)
|
26.2 فولت
|
andnbsp;
|
|
الجهد - التثبيت (الحد الأقصى) @ Ipp
|
44 فولت
|
andnbsp;
|
|
التيار - نبضة الذروة (10/1000andmicro;s)
|
8 أمبير (8/20andmicro;s)
|
andnbsp;
|
|
الطاقة - نبضة الذروة
|
350 واط
|
andnbsp;
|
|
حماية خط الطاقة
|
لا
|
andnbsp;
|
|
التطبيقات
|
الغرض العام
|
andnbsp;
|
|
السعة @ التردد
|
30pF @ 1MHz
|
andnbsp;
|
|
درجة حرارة التشغيل
|
-55 درجة مئوية ~ 150 درجة مئوية (TJ)
|
andnbsp;
|
|
نوع التركيب
|
التركيب السطحي
|
andnbsp;
|
|
العبوة / العلبة
|
TO-236-3, SC-59, SOT-23-3
|
andnbsp;
|
|
حزمة جهاز المورد
|
andnbsp;
|
|
|
رقم المنتج الأساسي
|
andnbsp;
الرسم
