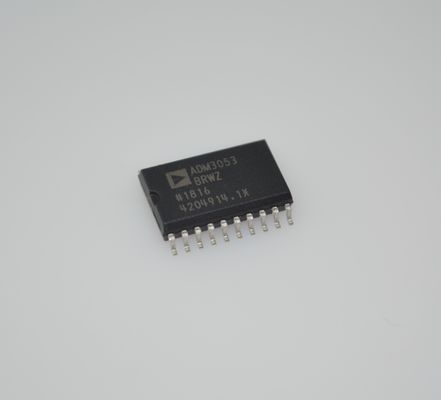

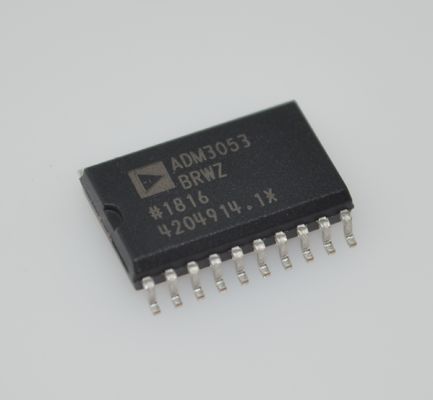

جهاز إرسال واستقبال CAN معزول ADM3053BRWZ 5kV rms مع DC-DC معزول مدمج ISO 11898-2 1Mbps CMTI عالي في حزمة SOIC-20 لشبكات الصناعة والتحكم في المحركات

ADM3053BRWZ 5kV rms جهاز إرسال واستقبال CAN معزول مع DC-DC معزول مدمج ISO 11898-2 1Mbps CMTI عالي SOIC-20 حزمة للشبكات الصناعية والتحكم في المحركات

andnbsp;

الميزات

2.5 kV rms جهاز إرسال واستقبال CAN معزول للإشارة والطاقة

محول DC-to-DC معزول مدمج isoPower

تشغيل 5 فولت على VCC

تشغيل 5 فولت أو 3.3 فولت على VIO

يتوافق مع معيار ISO 11898

معدلات بيانات عالية السرعة تصل إلى 1 ميجابت في الثانية

العقد غير المشغلة لا تزعج الناقل

قم بتوصيل 110 عقدة أو أكثر على الناقل

التحكم في المنحدر لتقليل EMI

حماية الإغلاق الحراري

حصانة عابرة عالية الوضع المشترك: >25 kV/andmu;s

موافقات السلامة والتنظيمية

andnbsp; اعتراف UL

andnbsp; andnbsp; 2500 V rms لمدة دقيقة واحدة لكل UL 1577

andnbsp; إشعار قبول مكون CSA 5A

andnbsp; شهادة المطابقة VDE

andnbsp; DIN EN 60747-5-2 (VDE 0884 الجزء 2): 2003-01

andnbsp; andnbsp; VIORM = 560 V ذروة

نطاق درجة حرارة التشغيل الصناعي (من andminus;40 درجة مئوية إلى +85 درجة مئوية)

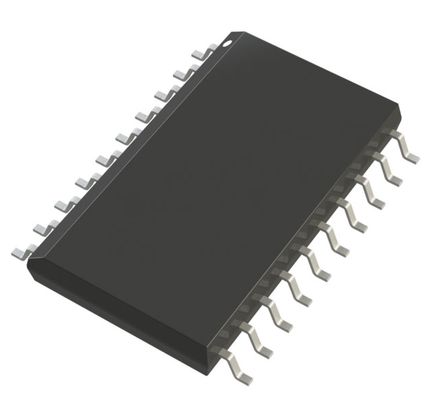

متوفر في حزمة SOIC ذات الجسم العريض ذات 20 سنًا

andnbsp;

التطبيقات

ناقلات بيانات CAN

شبكات المجال الصناعي

andnbsp;

الوصف

ADM3053 هو جهاز إرسال واستقبال طبقة مادية لشبكة منطقة التحكم (CAN) مع محول DC-to-DC معزول مدمج. يتوافق ADM3053 مع معيار ISO 11898.

يستخدم الجهاز تقنية iCouplerandreg; من Analog Devices, Inc. لدمج عازل ثنائي القناة وجهاز إرسال واستقبال CAN ومحول isoPowerandreg; dc-to-dc من Analog Devices في حزمة SOIC واحدة مثبتة على السطح. يخرج المذبذب الموجود على الشريحة زوجًا من الموجات المربعة التي تقود محولًا داخليًا لتوفير طاقة معزولة. يتم تشغيل الجهاز بواسطة مصدر واحد 5 فولت لتحقيق حل CAN معزول بالكامل.

ينشئ ADM3053 واجهة معزولة بالكامل بين وحدة التحكم في بروتوكول CAN وناقل الطبقة المادية. إنه قادر على العمل بمعدلات بيانات تصل إلى 1 ميجابت في الثانية.

يحتوي الجهاز على ميزات تحديد التيار والإغلاق الحراري للحماية من الدوائر القصيرة في المخرجات. يتم تحديد الجزء بالكامل على نطاق درجة الحرارة الصناعية وهو متوفر في حزمة SOIC ذات الجسم العريض ذات 20 سنًا.

يحتوي ADM3053 على تقنية isoPower التي تستخدم عناصر تبديل عالية التردد لنقل الطاقة عبر المحول. يجب توخي عناية خاصة أثناء تخطيط لوحة الدوائر المطبوعة (PCB) لتلبية معايير الانبعاثات. راجع ملاحظة التطبيق AN-0971، توصيات للتحكم في الانبعاثات المشعة باستخدام أجهزة isoPower، للحصول على تفاصيل حول اعتبارات تخطيط اللوحة.

andnbsp;

معلومات

andnbsp;

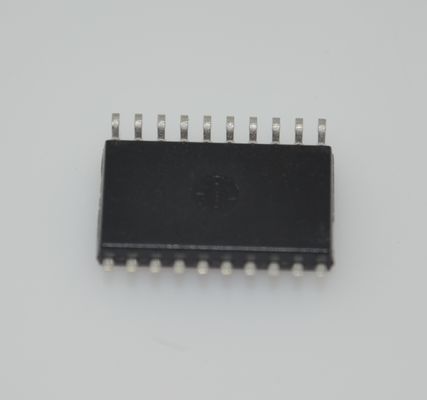

الرسم
