AD828ANZ مزدوج 50MHz ضوضاء منخفضة فيديو Op Amp 1200V / μs معدل التمرير 0.02%/0.03° Diff Gain/Phase المقاومات الداخلية لتحديد مكاسب التصوير عالية السرعة معالجة CCD وأنظمة الموجات فوق الصوتية

AD828ANZ مكبر صوت فيديو مزدوج منخفض الضوضاء 50 ميجاهرتز، معدل انحدار 1200 فولت/ميكروثانية، خطأ كسب/طور تفاضلي 0.02%/0.03 درجة، مقاومات ضبط الكسب الداخلية لمعالجة التصوير عالي السرعة ومعالجة CCD وأنظمة الموجات فوق الصوتية

الميزات

أداء فيديو ممتاز

  خطأ الكسب والطور التفاضلي 0.01% و 0.05 درجة

سرعة عالية

  عرض نطاق ترددي 130 ميجاهرتز 3 ديسيبل (G = +2)

  معدل انحدار 450 فولت/ميكروثانية

  وقت الاستقرار 80 نانوثانية إلى 0.01%

طاقة منخفضة

  15 مللي أمبير كحد أقصى لتيار إمداد الطاقة

قدرة قيادة إخراج عالية

  50 مللي أمبير كحد أدنى لتيار الإخراج لكل مكبر صوت

  مثالي لقيادة الكابلات المنهية من الخلف

إمداد طاقة مرن

  محدد للتشغيل +5 فولت و 5 فولت و 15 فولت

  ±3.2 فولت الحد الأدنى لتأرجح الإخراج في حمل 150 أوم (VS = 5 فولت)

أداء تيار مستمر ممتاز

  2.0 مللي فولت جهد إزاحة الإدخال

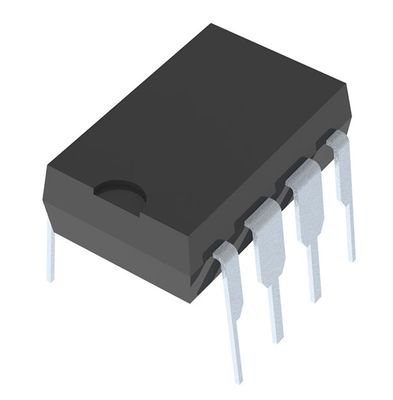

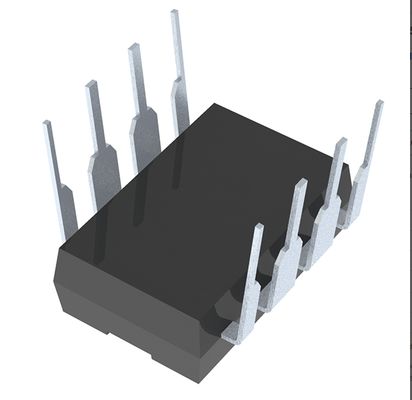

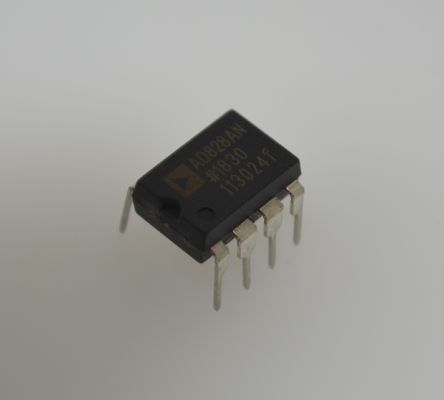

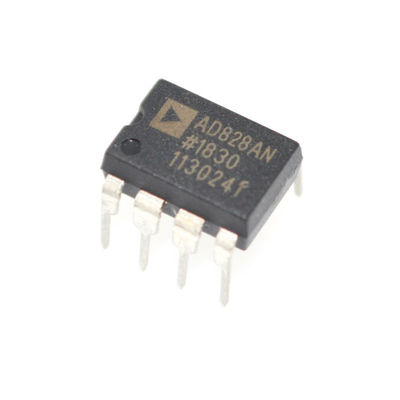

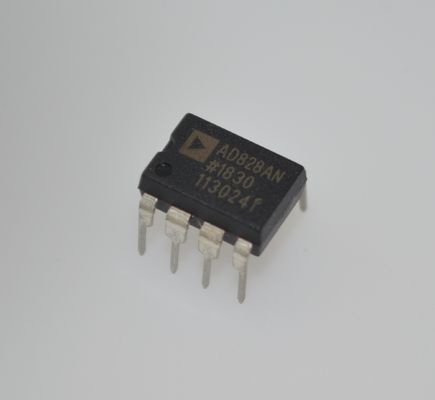

متوفر في SOIC بـ 8 أطراف و Mini-DIP بلاستيكي بـ 8 أطراف

التطبيقات

1: معدات الفيديو والبث الاحترافية

أمثلة: مشغلات خطوط الفيديو، ومبدلات توجيه الفيديو، وقنوات كاميرات البث، وبطاقات التقاط الفيديو الاحترافية.

السبب: يقلل بشكل استثنائي من خطأ الكسب التفاضلي (0.02%) و خطأ الطور التفاضلي (0.03 درجة) من تشويه الألوان، مما يضمن إشارات فيديو عالية الدقة، وهو مقياس حاسم في الفيديو الاحترافي.

2: أنظمة التصوير الطبي

أمثلة: دوائر الاستقبال الأمامية في أنظمة الموجات فوق الصوتية الطبية، وأجهزة الموجات فوق الصوتية المحمولة.

السبب: يتيح عرض النطاق الترددي العالي (50 ميجاهرتز) ومعدل الانحدار العالي (1200 فولت/ميكروثانية) تضخيمًا دقيقًا وإرسال إشارات صدى الموجات فوق الصوتية عالية التردد، بينما يساعد أداؤه منخفض الضوضاء على تحسين نسبة الإشارة إلى الضوضاء ووضوح الصورة.

3: أنظمة اكتساب البيانات عالية السرعة

أمثلة: معالجة إشارات CCD (جهاز مقترن بالشحن) القنوات في أنظمة التصوير، ومكبرات الصوت للسائقين لمحولات ADCs (محولات تناظرية إلى رقمية) عالية السرعة، والواجهات الأمامية لأجهزة راسم الذبذبات.

السبب: يمكنه الاستجابة بسرعة للإشارات الضعيفة من المستشعرات (مثل CCDs) وتضخيمها وقيادتها بأمانة إلى ADCs اللاحقة دون تدهور سلامة الإشارة.

4: أنظمة الاتصالات والترددات الراديوية

أمثلة: تضخيم التردد المتوسط (IF)، وتكييف الإشارة.

السبب: يسمح له عرض النطاق الترددي ومعدل الانحدار الكافيين بالتعامل مع إشارات الترددات الراديوية في نطاق IF للتضخيم والتخزين المؤقت.

الوصف

AD828 هو مكبر صوت فيديو مزدوج منخفض التكلفة مُحسّن للاستخدام في تطبيقات الفيديو التي تتطلب مكاسب تبلغ +2 أو أكثر وقدرة قيادة إخراج عالية، مثل قيادة الكابلات. نظرًا لانخفاض استهلاكه للطاقة ووظائفه أحادية الإمداد، إلى جانب أخطاء الكسب والطور التفاضلية الممتازة، فإن AD828 مثالي للتطبيقات الحساسة للطاقة مثل كاميرات الفيديو والمعدات الاحترافية للفيديو.

بفضل مواصفات الفيديو مثل تسطيح 0.1 ديسيبل إلى 40 ميجاهرتز وأخطاء الكسب والطور التفاضلية المنخفضة البالغة 0.01% و 0.05 درجة، إلى جانب 50 مللي أمبير من تيار الإخراج لكل مكبر صوت، فإن AD828 هو خيار ممتاز لأي تطبيق فيديو. يجعل عرض النطاق الترددي للكسب البالغ 130 ميجاهرتز ومعدل الانحدار البالغ 450 فولت/ميكروثانية AD828 مفيدًا في العديد من التطبيقات عالية السرعة، بما في ذلك شاشات الفيديو، و CATV، وناسخات الألوان، وماسحات الصور، وأجهزة الفاكس.

تم تحديد AD828 بالكامل للتشغيل باستخدام مصدر طاقة واحد 5 فولت ومع إمدادات مزدوجة من ±5 فولت إلى ±15 فولت. هذه المرونة في إمداد الطاقة، إلى جانب تيار إمداد منخفض جدًا يبلغ 15 مللي أمبير وخصائص تيار متردد ممتازة في ظل جميع ظروف إمداد الطاقة، تجعل AD828 الخيار الأمثل للعديد من التطبيقات التي تتطلب الكثير من الطاقة.

AD828 هو مكبر صوت بتغذية راجعة للجهد يتفوق كمرحلة كسب (مكاسب > +2) أو مرشح نشط في الأنظمة عالية السرعة والفيديو ويحقق وقت استقرار يبلغ 45 نانوثانية إلى 0.1%، مع جهد إزاحة إدخال منخفض يبلغ 2 مللي فولت كحد أقصى.

يتوفر AD828 في عبوات Mini-DIP و SOIC بلاستيكية منخفضة التكلفة وصغيرة بـ 8 أطراف.
