تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | STEP-UP ، خطوة الاتجاه | تكوين الإخراج: | إيجابية أو سلبية |
|---|---|---|---|
| طوبولوجيا: | باك ، تعزيز | نوع الإخراج: | قابل للتعديل |
| عدد المخرجات: | 1 | ||
| إبراز: | SN74LV00ADR NAND بوابة IC,بوابة NAND ذات 4 قنوات SOIC-14,IC المنطقية CMOS ذات الطاقة المنخفضة,4-channel NAND gate SOIC-14,low power CMOS logic IC |
||

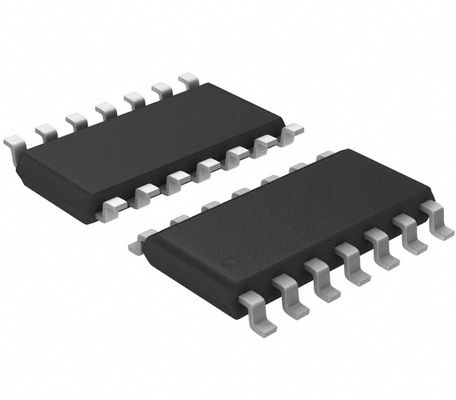

SN74LV00ADR بوابة NAND ذات مدخلين و 4 قنوات مع نطاق واسع من 2 فولت إلى 5.5 فولت، سرعة 8 نانوثانية، تقنية CMOS منخفضة الطاقة، حصانة عالية للضوضاء، حزمة SOIC-14 القياسية في الصناعة
andnbsp;
الميزات
andbull; تشغيل VCC من 2 فولت إلى 5.5 فولت
andbull; أقصى زمن تأخير (tpd) يبلغ 6.5 نانوثانية عند 5 فولت
andbull; قيمة VOLP (ارتداد الأرضي للإخراج) النموذجية< 0.8 فولت عند VCC = 3.3 فولت، TA = 25 درجة مئوية
andbull; قيمة VOHV (انخفاض VOH للإخراج) النموذجية > 2.3 فولت عند VCC = 3.3 فولت، TA = 25 درجة مئوية
andbull; دعم تشغيل الجهد المختلط على جميع المنافذ
andbull; يدعم Ioff الإدخال المباشر، ووضع إيقاف التشغيل الجزئي، وحماية القيادة الخلفية
andbull; يتجاوز أداء الإغلاق 250 مللي أمبير لكل JESD 17
andbull; تتجاوز حماية ESD JESD 22 - نموذج جسم الإنسان 2000 فولت - نموذج الجهاز 200 فولت - نموذج الجهاز المشحون 1000 فولت
andnbsp;
التطبيقات
andbull; البنية التحتية للطاقة
andbull; مفتاح الشبكة
andbull; نظام المعلومات والترفيه في السيارات
andbull; الخوادم
andnbsp;
الوصف
تم تصميم بوابات NAND الموجبة ذات المدخلين والرباعية هذه للتشغيل بجهد VCC من 2 فولت إلى 5.5 فولت. تقوم أجهزة SNx4LV00A بتنفيذ الدالة المنطقية Y = A ● B أو Y = A + B في المنطق الموجب.
andnbsp;
معلومات
|
الفئة
|
andnbsp;
|
|
|
الشركة المصنعة
|
andnbsp;
|
|
|
السلسلة
|
andnbsp;
|
|
|
التعبئة والتغليف
|
شريط وبكرة (TR)
شريط مقطوع (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
حالة القطعة
|
نشط
|
andnbsp;
|
|
نوع المنطق
|
andnbsp;
|
|
|
عدد الدوائر
|
4
|
andnbsp;
|
|
عدد المدخلات
|
2
|
andnbsp;
|
|
الميزات
|
-
|
andnbsp;
|
|
الجهد - الإمداد
|
2 فولت ~ 5.5 فولت
|
andnbsp;
|
|
التيار - الساكن (الحد الأقصى)
|
20 ميكرو أمبير
|
andnbsp;
|
|
التيار - الإخراج مرتفع، منخفض
|
12 مللي أمبير، 12 مللي أمبير
|
andnbsp;
|
|
مستوى المنطق المدخلات - منخفض
|
0.5 فولت
|
andnbsp;
|
|
مستوى المنطق المدخلات - مرتفع
|
1.5 فولت
|
andnbsp;
|
|
أقصى تأخير انتشار @ V، أقصى CL
|
7.5 نانوثانية عند 5 فولت، 50 بيكو فاراد
|
andnbsp;
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 85 درجة مئوية
|
andnbsp;
|
|
نوع التركيب
|
التركيب السطحي
|
andnbsp;
|
|
حزمة جهاز المورد
|
14-SOIC
|
andnbsp;
|
|
الحزمة / العلبة
|
14-SOIC (0.154 بوصة، عرض 3.90 مم)
|
andnbsp;
|
|
رقم المنتج الأساسي
|
andnbsp;
الرسم
