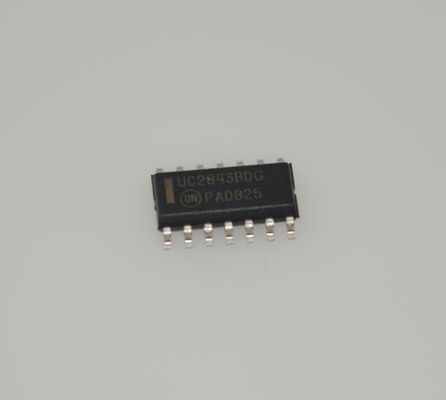

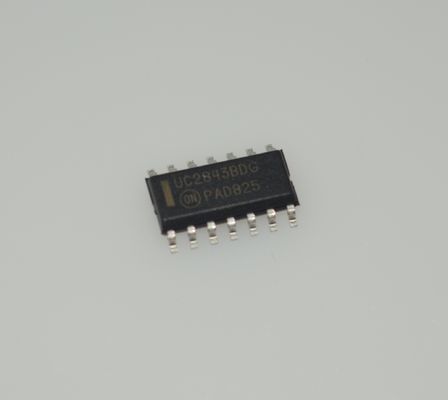

UC2843BDG Current-Mode PWM Controller 500kHz Operation High Drive Output Wide 8V-30V Input Precision Reference Low Cost Robust Protection Versatile for Power Supplies

UC2843BDG وحدة تحكم PWM بوضع التيار 500 كيلو هرتز تشغيل خرج قيادة عالي نطاق واسع 8 فولت-30 فولت إدخال مرجع دقيق منخفض التكلفة حماية قوية متعددة الاستخدامات لإمدادات الطاقة

andnbsp;

الميزات

andbull; مذبذب مُقلم للتحكم الدقيق في التردد

andbull; تردد المذبذب مضمون عند 250 كيلو هرتز

andbull; تشغيل وضع التيار حتى 500 كيلو هرتز

andbull; تعويض التغذية الأمامية التلقائي

andbull; PWM المزلاج لتحديد التيار دورة بدورة

andbull; مرجع مُقلم داخليًا مع إغلاق الجهد المنخفض

andbull; خرج عمود توتم عالي التيار

andbull; إغلاق الجهد المنخفض مع التباطؤ

andbull; تيار بدء وتشغيل منخفض

andbull; هذا جهاز خالٍ من P وخالٍ من الهاليد

andnbsp;

التطبيقات

1:إمدادات الطاقة بالتبديل خارج الخط (محولات التيار المتردد-المستمر): محولات الطاقة (مثل أجهزة الكمبيوتر المحمولة والشاشات) وأنظمة الطاقة الصناعية والإلكترونيات الاستهلاكية (أجهزة التلفزيون والمعدات الصوتية).

2: محولات التيار المستمر-المستمر: محولات التعزيز (زيادة جهد البطارية) ومحولات الارتداد (إمدادات الطاقة المعزولة حتى 100 واط-150 واط).

andnbsp;

الوصف

سلسلة UC3842B و UC3843B عبارة عن وحدات تحكم بوضع التيار بتردد ثابت عالية الأداء. وهي مصممة خصيصًا لتطبيقات المحولات خارج الخط والتيار المستمر-المستمر مما يوفر للمصمم حلاً فعالاً من حيث التكلفة مع الحد الأدنى من المكونات الخارجية. تتميز هذه الدوائر المتكاملة بمذبذب مُقلم للتحكم الدقيق في دورة التشغيل، ومرجع معوض لدرجة الحرارة، ومضخم خطأ عالي الكسب، ومقارن استشعار التيار، وخرج عمود توتم عالي التيار مناسب تمامًا لقيادة MOSFET للطاقة.

تشتمل أيضًا على ميزات واقية تتكون من إغلاق الجهد المنخفض للإدخال والمرجع، كل منهما مع تباطؤ، وتحديد التيار دورة بدورة، ووقت تعطل الإخراج القابل للبرمجة، ومزلاج لقياس النبض الفردي.

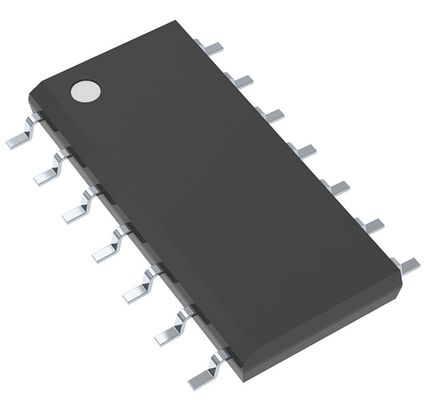

تتوفر هذه الأجهزة في حزمة بلاستيكية مزدوجة الخط ذات 8 سنون وتركيب سطحي (SOIC-8) بالإضافة إلى تركيب سطحي بلاستيكي ذي 14 سنًا (SOIC-14). تحتوي حزمة SOIC-14 على دبابيس طاقة وأرضية منفصلة لمرحلة خرج عمود التوتيم.

يحتوي UCX842B على عتبات UVLO تبلغ 16 فولت (تشغيل) و 10 فولت (إيقاف)، وهي مناسبة تمامًا للمحولات خارج الخط. تم تصميم UCX843B لتطبيقات الجهد المنخفض التي تحتوي على عتبات UVLO تبلغ 8.5 فولت (تشغيل) و 7.6 فولت (إيقاف).

andnbsp;

معلومات

andnbsp;

الرسم

ميزتنا :الهواتف، أجهزة المساعد الرقمي الشخصي، أجهزة الكمبيوتر المحمولة

• منتجات عالية الجودة --- عروضنا جديدة وأصلية بنسبة 100٪، ROHS
• سعر تنافسي --- قنوات شراء جيدة بسعر جيد.
• خدمة احترافية --- اختبار جودة صارم قبل الشحن، وخدمة ما بعد البيع مثالية بعد الشراء.
• مخزون كافٍ --- بدعم من فريق الشراء القوي لدينا،
• تسليم سريع --- سنقوم بشحن البضائع في غضون 1-3 أيام عمل بعد تأكيد الدفع.

andnbsp;

تأكد من تلبية حاجتك لجميع أنواع المكونات.^_^
