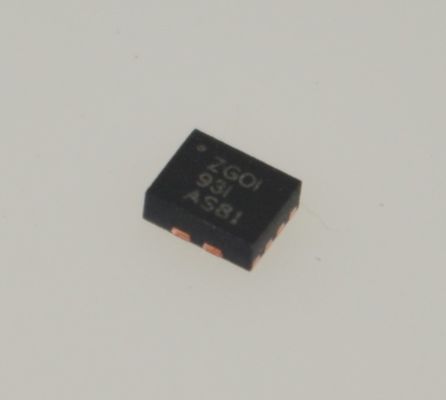

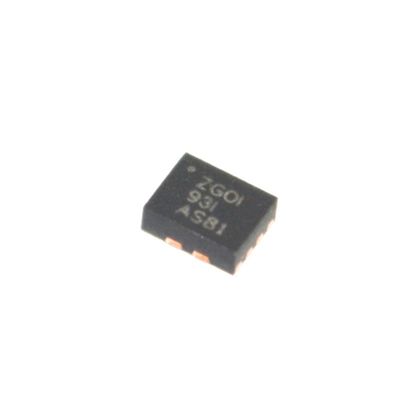

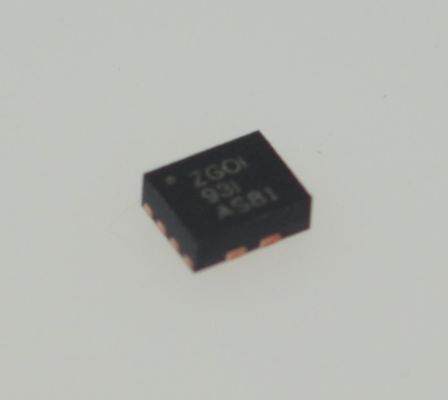

TPS61089RNRR 2.5A Boost Converter 2.5V-12V Input 95% Efficiency Ultra-Compact Low Ripple Programmable Full Protection Wide -40°C to 125°C Range

TPS61089RNRR محول معزز 2.5 أمبير، إدخال 2.5 فولت-12 فولت، كفاءة 95%، صغير جدًا، تموج منخفض، قابل للبرمجة، حماية كاملة، نطاق واسع من -40 درجة مئوية إلى 125 درجة مئوية

الميزات

• نطاق جهد الإدخال: 2.7 فولت إلى 12 فولت

• نطاق جهد الخرج: 4.5 فولت إلى 12.6 فولت

• كفاءة تصل إلى 90% عند VIN = 3.3 فولت، VOUT = 9 فولت، و IOUT = 2 أمبير

• حد تيار الذروة القابل للبرمجة بالمقاومة حتى 10 أمبير لتيار النبض العالي

• تردد تبديل قابل للتعديل: 200 كيلو هرتز إلى 2.2 ميجاهرتز

• 4 مللي ثانية وقت بدء تشغيل سلس مدمج

• وضع تشغيل PFM عند الحمل الخفيف (TPS61089)

• وضع تشغيل PWM القسري عند الحمل الخفيف (TPS610891)

• حماية داخلية من الجهد الزائد عند الخرج عند 13.2 فولت

• حماية من التيار الزائد دورة بدورة

• إيقاف التشغيل الحراري

• حزمة VQFN HotRodandtrade; بحجم 2.00 مم × 2.50 مم

التطبيقات

• مكبر صوت Bluetoothandtrade;

• بنك طاقة للشحن السريع

• محطة نقاط بيع محمولة

الوصف

يمثل TPS61089x كلاً من TPS61089 و TPS610891. TPS61089x هو محول معزز متزامن مدمج بالكامل مع مفتاح طاقة رئيسي 19 مللي أوم ومفتاح مقوم 27 مللي أوم. يوفر الجهاز حلاً للطاقة عالي الكفاءة وصغير الحجم للمعدات المحمولة. يتميز TPS61089x بنطاق جهد إدخال واسع من 2.7 فولت إلى 12 فولت لدعم التطبيقات التي تعمل ببطاريات ليثيوم أيون/بوليمر أحادية الخلية أو خليتين. يتمتع TPS61089x بقدرة تيار تبديل مستمر تبلغ 7 أمبير ويوفر جهد خرج يصل إلى 12.6 فولت.

يستخدم TPS61089x طوبولوجيا التحكم في التيار الذروي ذات الوقت الثابت التكيفي لتنظيم جهد الخرج. في حالة الحمل المعتدل إلى الثقيل، يعمل TPS61089x في وضع تعديل عرض النبضة (PWM). في حالة الحمل الخفيف، يعمل TPS61089 في وضع تعديل تردد النبضة (PFM) لتحسين الكفاءة، بينما لا يزال TPS610891 يعمل في وضع PWM لتجنب مشاكل التطبيقات الناتجة عن تردد التبديل المنخفض. تردد التبديل في وضع PWM قابل للتعديل من 200 كيلو هرتز إلى 2.2 ميجاهرتز. يقوم TPS61089x أيضًا بتنفيذ وظيفة بدء تشغيل سلس مدمجة لمدة 4 مللي ثانية ووظيفة حد تيار تبديل الذروة القابلة للتعديل. بالإضافة إلى ذلك، يوفر الجهاز حماية من الجهد الزائد عند الخرج 13.2 فولت، وحماية من التيار الزائد دورة بدورة، وحماية من الإغلاق الحراري.

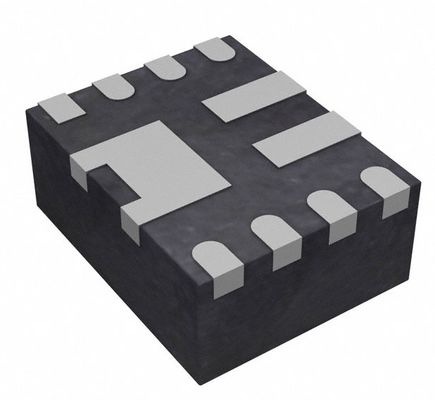

يتوفر TPS61089x بحجم صغير للغاية يبلغ 2.0 مم × 2.5 مم في حزمة VQFN ذات 11 سنًا.

معلومات

الرسم

ميزتنا :الهواتف، أجهزة المساعد الرقمي الشخصي، أجهزة الكمبيوتر المحمولة

• منتجات عالية الجودة --- عروضنا جديدة وأصلية بنسبة 100%، ROHS
• سعر تنافسي --- قنوات شراء جيدة بسعر جيد.
• خدمة احترافية --- اختبار جودة صارم قبل الشحن، وخدمة ما بعد البيع مثالية بعد الشراء.
• مخزون كافٍ --- بدعم من فريق المشتريات القوي لدينا،
• تسليم سريع --- سنقوم بشحن البضائع في غضون 1-3 أيام عمل بعد تأكيد الدفع.

تأكد من تلبية حاجتك لجميع أنواع المكونات.^_^
