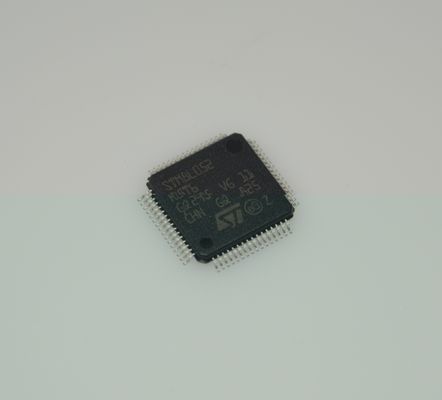

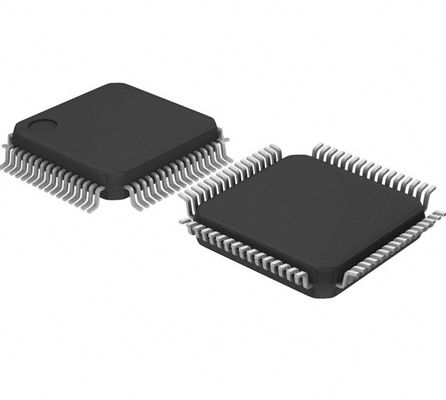

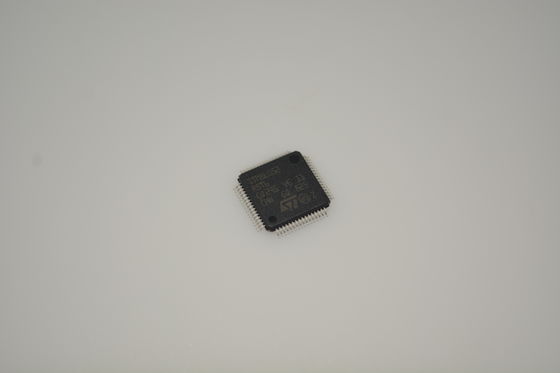

STM8L052R8T6 The Ultimate Ultra-Low-Power 8-bit MCU with 64KB Flash 8KB RAM Advanced Peripherals LCD AES ADC DAC and Extended Temperature Range for Robust Cost-Sensitive Applications

STM8L052R8T6 أقصى وحدة تحكم 8-بيت ذات طاقة منخفضة للغاية مع 64 كيلوبايت من فلاش 8 كيلوبايت من ذاكرة الوصول العشوائي المتقدمة LCD AES ADC DAC ومدى درجة الحرارة الممتدة لتطبيقات قوية حساسة للتكلفة

وnbsp

الخصائص

ظروف العمل

إمدادات الطاقة التشغيلية: 1.8 فولت إلى 3.6 فولت

نطاق درجة الحرارة: -40 درجة مئوية إلى 85 درجة مئوية

وبل؛ ميزات طاقة منخفضة

5 أوضاع طاقة منخفضة: الانتظار، تشغيل طاقة منخفضة (5.9 وmicroA) ، الانتظار منخفضة الطاقة (3 وmicroA) ، التوقف النشط مع RTC كامل (1.4 وmicroA) ، التوقف (400 nA)

استهلاك الطاقة الديناميكية: 200 و ميكرو A/MHz + 330 و ميكرو

وتسرب منخفض للغاية لكل I/0: 50 nA

استيقاظ سريع من توقف: 4.7 و ميكرو

وBull؛ STM8 المتقدمة

هندسة هارفارد و خط الأنابيب ذو 3 مراحل

وnbsp؛ ونداش؛ الحد الأقصى للتردد 16 ميغاهرتز، 16 CISC ذروة MIPS

حتى 40 مصدر انقطاع خارجي

وإدارة الإمدادات

إعادة تعيين BOR منخفضة الطاقة وآمنة للغاية مع 5 حدود قابلة للبرمجة

وnbsp؛ ونداش؛ طاقة منخفضة للغاية POR/PDR

جهاز الكشف عن الجهد القابل للبرمجة (PVD)

والثور؛ إدارة الساعة

أجهزة التذبذب الكريستالية من 32 كيلو هرتز و 1 إلى 16 ميه ز

الـ 16 ميغاهرتز الداخلية RC المصنعة

38 كيلو هرتز RC منخفضة الاستهلاك

نظام أمن الساعة

والثور؛ RTC طاقة منخفضة

تقويم BCD مع انقطاع الإنذار

ومعايرة رقمية بدقة +/- 0.5ppm

كشف متقدم لمكافحة التلاعب

وBull؛ LCD: 8x24 أو 4x28 و/ محول خطوة

والثور، الذكريات

ذاكرة البرامج الفلاش 64 كيلوبايت و 256 بايت بيانات EEPROM مع ECC، RWW

وضعيات حماية مرنة للقراءة والكتابة

و 4 كيلوبايت من ذاكرة الوصول العشوائي

والثور؛ DMA

4 قنوات تدعم ADC، SPIs، I2C، USARTs، أوقات

قناة واحدة للذاكرة إلى الذاكرة

andbull؛ 12 بت ADC حتى 1 Msps/27 قناة

وnbsp؛ ونداش؛ فولتج مرجعية داخلية

والثور؛ أجهزة توقيت

ثلاث توقيتات 16 بت مع قنوات 2 (تستخدم ك IC ، OC ، PWM) ، مكشف مربع

و 16 بت مؤقت التحكم المتقدم مع 3 قنوات ، ودعم التحكم في المحرك

وnbsp؛ ونداش؛ توقيت واحد 8-بيت مع 7-بيت prescaler

كلبين مراقبين: واحد نافذة، واحد مستقل

وnbsp؛ ونداش؛ مؤقت بيبر مع ترددات 1, 2 أو 4 كيلو هرتز

وnbsp

التطبيقات

1:الكترونيات الاستهلاكية وأجهزة العناية الشخصية

أمثلة تطبيق:فرشاة الأسنان الكهربائية، ومقاييس الحلاقة، والميزانات الإلكترونية، الساعات الذكية/الأشرطة (النماذج المبكرة أو الأساسية) ، أجهزة التجميل، أجهزة التحكم عن بعد، الألعاب.

السبب:هذه الأجهزة عادة ما تعمل بالبطارية ، وتتطلب طاقة خفيفة للغاية في وضع الاستعداد لتمديد عمر البطارية.

يمكن معالجتها بشكل كاف من قبل الـ 8 بتات من الـ core و 64KB من الـ Flash / 4KB من الـ RAM الموجودة على الشريحة.

2:أجهزة الاستشعار الصناعية والأتمتة

أمثلة تطبيق:أجهزة استشعار درجة الحرارة / الرطوبة / الضغط ، مسجلات البيانات ، أجهزة الإنذار ، أجهزة الكشف عن القرب ، أجهزة محمولة (على سبيل المثال ، أجهزة متعددة المقاييس ، أجهزة قياس المسافة).

السبب:يمكن لـ ADC و DAC المدمجين 12 بت معالجة إشارات المستشعرات التناظرية بكفاءة.ميزة الطاقة المنخفضة للغاية تسمح لهذه العقد المستشعرات للعمل لفترات طويلة في الميدان أو من الصعب لتقديم الطاقة المواقع.نطاق درجة الحرارة الموسع (من -40 درجة مئوية إلى +125 درجة مئوية)يضمن الموثوقية في البيئات الصناعية القاسية.

3:المراقبة الطبية والصحية

أمثلة تطبيق:أجهزة طبية محمولة، أجهزة قياس نسبة الجلوكوز في الدم، أجهزة قياس ضغط الدم، أجهزة قياس النبض، أجهزة استشعار طبية قابلة للإستخدام.

السبب:حساسة للغاية لاستهلاك الطاقة، والتي تتطلب الأجهزة لتكون جاهزة للاستخدام أو قادرة على المراقبة على المدى الطويل.يمكن أن تتصل مباشرة إلى أجهزة الاستشعار الحيوية، والحد من المكونات الخارجية، والتكلفة، وتمكين التصاميم المصغرة.

4القياس الذكي والتحكم عن بعد

أمثلة تطبيق:عدادات المياه، عدادات الغاز، عدادات الحرارة، أجهزة استشعار المنزل الذكي (اتصالات الباب / النافذة، أجهزة استشعار درجة الحرارة / الرطوبة) ، صمامات التحكم عن بعد اللاسلكية.

السبب:هذا سيناريو تطبيق كلاسيكي لسلسلة STM8L. هذه الأجهزة تتطلبعمر البطارية يمتد لسنوات أو حتى عقودأوضاع الطاقة المنخفضة للغاية (Halt، Active-Halt) من أهمية بالغة. غالبًا ما يتم إقرانها مع وحدات لاسلكية منخفضة الطاقة مثل Sub-1GHz أو LoRa لتشكيل عقدة نهاية IoT.

5:PC الأجهزة الطرفية والملحقات

أمثلة تطبيق:أجهزة استقبال لوحة مفاتيح / فأر لاسلكية، أجهزة USB، أجهزة تحكم ألعاب.

السبب:حساسة للطاقة، تحتاج إلى الاستيقاظ بسرعة من النوم، ولديها ضوابط تكلفة صارمة.

وnbsp

الوصف

أجهزة STM8L05xxx ذات الكثافة العالية هي أعضاء في عائلة STM8L ذات الطاقة المنخفضة للغاية.

The value line STM8L05xxx ultra low power family features the enhanced STM8 CPU core providing increased processing power (up to 16 MIPS at 16 MHz) while maintaining the advantages of a CISC architecture with improved code density، مساحة عناوين خطية 24 بت ومعماريّة محسّنة لعمليات طاقة منخفضة.

تتضمن العائلة وحدة تحديد الأخطاء المتكاملة مع واجهة أجهزة (SWIM) التي تسمح بتحديد الأخطاء في التطبيقات غير المضايقة والبرمجة الفورية فائقة السرعة.

الميكروكيترولات ذات الكثافة العالية STM8L05xxx تمتلك ذاكرة EEPROM المدمجة للبيانات وذاكرة البرنامج الفلاش ذات الطاقة المنخفضة والجهد المنخفض.

تقدم جميع الأجهزة جهاز ADC 12 بت ، ساعة في الوقت الحقيقي ، أربعة مؤقتات 16 بت ، مؤقت واحد 8 بت بالإضافة إلى واجهة اتصال قياسية مثل اثنين من SPIs ، I2C ، ثلاثة USARTs و 8x24 أو 4x28 LCD.8 × 24 أو 4 × 28 قطعة شاشة LCD متوفرة على خط قيمة الكثافة العالية STM8L05xxx.

تعمل عائلة STM8L05xxx من 1.8 فولت إلى 3.6 فولت وتتوفر في نطاق درجة الحرارة من -40 إلى +85 درجة مئوية.

يسمح التصميم الوحدوي لمجموعة الأجهزة الطرفية بأن يتم العثور على نفس الأجهزة الطرفية في عائلات مختلفة من ميكرو مراقبين ST بما في ذلك عائلات 32 بت.هذا يجعل أي انتقال إلى عائلة مختلفة سهلة جدا، ويتم تبسيطها أكثر من ذلك من خلال استخدام مجموعة مشتركة من أدوات التنمية.

جميع منتجات خط القيمة STM8L ذات الطاقة المنخفضة تستند إلى نفس الهندسة المعمارية مع نفس رسم الخرائط في الذاكرة ومخطط متماسك.
