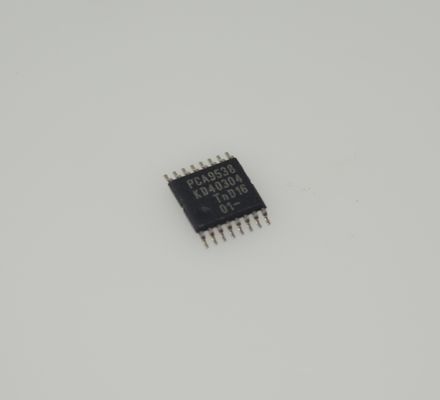

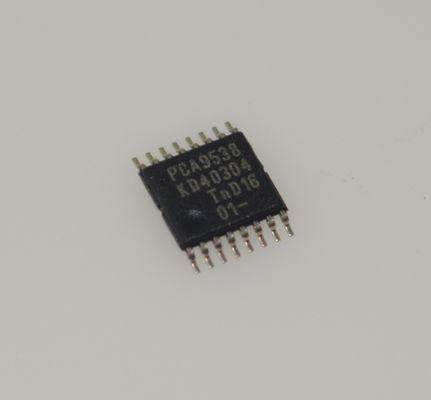

PCA9538PW 8-bit I2C I/O Expander with Low Voltage Operation Interrupt Output Polarity Inversion Low Standby Current and Small Package for Servers LCDs and Industrial Control

PCA9538PW موسع إدخال/إخراج I2C 8 بت مع تشغيل بجهد منخفض، انعكاس قطبية خرج المقاطعة، تيار منخفض في وضع الاستعداد، وحزمة صغيرة للخوادم وشاشات LCD والتحكم الصناعي

andnbsp;

الميزات

andbull; استهلاك تيار منخفض في وضع الاستعداد بحد أقصى 1 andmu;A

andbull; موسع منفذ متوازي إلى I2C

andbull; خرج مقاطعة منخفض النشاط مفتوح المصدر

andbull; مدخل إعادة تعيين منخفض النشاط

andbull; نطاق جهد إمداد الطاقة التشغيل من 2.3 فولت إلى 5.5 فولت

andbull; منافذ إدخال/إخراج متسامحة مع 5 فولت

andbull; ناقل I2C سريع 400 كيلو هرتز

andbull; يسمح دبوسا عنوان الأجهزة بما يصل إلى أربعة أجهزة على I2C/SMBus

andbull; سجل تكوين الإدخال والإخراج

andbull; سجل انعكاس القطبية

andbull; التشغيل مع تكوين جميع القنوات كمدخلات

andbull; لا يوجد خلل عند التشغيل

andbull; مرشح ضوضاء على مدخلات SCL/SDA

andbull; مخرجات مزودة بقفل مع أقصى قدرة قيادة عالية التيار للقيادة المباشرة لمصابيح LED

andbull; يتجاوز أداء القفل 100 مللي أمبير لكل JESD 78، الفئة II

andbull; تتجاوز حماية ESD JESD 22

andnbsp; andndash; نموذج جسم الإنسان 2000 فولت (A114-A)

andnbsp; andndash; نموذج الآلة 200 فولت (A115-A)

andnbsp; andndash; نموذج الجهاز المشحون 1000 فولت (C101)

andnbsp;

التطبيقات

1. الخوادم وأجهزة مراكز البيانات

المزايا الرئيسية المستخدمة: تتيح واجهة Iandsup2;C الإدارة المركزية، بينما تسمح وظيفة خرج المقاطعة بالاستجابة في الوقت الفعلي لتغييرات الحالة، مما يجعلها مناسبة لمراقبة الأجهزة عالية الكثافة.

التطبيقات النموذجية: التحكم في المروحة على اللوحات الأم للخادم، ومراقبة حالة الطاقة، وتوسيع إشارة اللوحة الخلفية القابلة للتبديل السريع، وإدارة مستشعر الهيكل.

2. التحكم الصناعي والأتمتة

المزايا الرئيسية المستخدمة: توافق الجهد الواسع (1.65 فولت إلى 5.5 فولت) ودعم نطاق درجة الحرارة الصناعية للبيئات القاسية؛ تقلل وظيفة المقاطعة من عبء استقصاء MCU.

التطبيقات النموذجية: توسيع إدخال/إخراج PLC، واكتساب حالة المستشعر، وواجهات وحدة التحكم في المحرك، والتحكم في أزرار ولوحات المؤشرات الصناعية.

3. الأجهزة الإلكترونية الاستهلاكية وأجهزة العرض

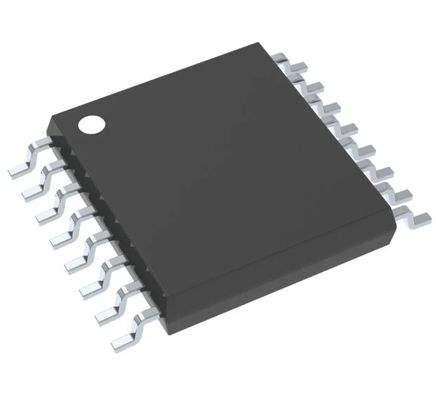

المزايا الرئيسية المستخدمة: توفر الحزمة الصغيرة (TSSOP-16) المساحة، ويطيل التيار المنخفض في وضع الاستعداد عمر البطارية، ويبسط انعكاس القطبية تصميم الدائرة.

التطبيقات النموذجية: لوحات التحكم في الأجهزة الذكية، واجهات مفاتيح تلفزيون/شاشة LCD، وأجهزة التحكم عن بعد في الطائرات بدون طيار، وعقد مستشعر المنزل الذكي.

4. الأنظمة المضمنة وأجهزة إنترنت الأشياء

المزايا الرئيسية المستخدمة: يوفر ناقل Iandsup2;C موارد دبوس MCU، ويناسب استهلاك الطاقة المنخفض سيناريوهات التشغيل بالبطارية، ويعزز اتجاه الإدخال/الإخراج القابل للتكوين المرونة.

التطبيقات النموذجية: توسيع واجهة بوابة إنترنت الأشياء، وتوسيع وظائف لوحة التطوير المضمنة، ومسجلات البيانات التي تعمل بالبطارية، والتحكم في الأجهزة المحمولة.

andnbsp;

الوصف

PCA9538 هو موسع إدخال/إخراج 8 بت للتوسيع العام للإدخال والإخراج المتوازي (I/O) لبروتوكول ناقل I2C ثنائي الخط ثنائي الاتجاه (أو SMBus). يمكن لهذا الجهاز أن يعمل مع نطاق إمداد طاقة من 2.3 فولت إلى 5.5 فولت. يدعم هذا الجهاز كلاً من ترددات الساعة 100 كيلو هرتز (الوضع القياسي) و 400 كيلو هرتز (الوضع السريع). يوفر هذا الجهاز، جنبًا إلى جنب مع موسعات الإدخال/الإخراج الأخرى، حلاً بسيطًا عند الحاجة إلى إدخالات/إخراجات إضافية للمفاتيح وأجهزة الاستشعار والأزرار ومصابيح LED والمراوح وما إلى ذلك.

تتضمن ميزات PCA9538 مقاطعة يتم إنشاؤها على دبوس INT كلما تغيرت حالة منفذ الإدخال. تسمح دبابيس العنوان القابلة للتحديد بالأجهزة A0 و A1 بما يصل إلى أربعة أجهزة PCA9538 على نفس ناقل I2C. يمكن أيضًا إعادة تعيين هذا الجهاز إلى حالته الافتراضية باستخدام ميزة RESET أو عن طريق تدوير مصدر الطاقة للتسبب في إعادة التشغيل.

يمكن توصيل INT بمدخل المقاطعة لوحدة التحكم الدقيقة. عن طريق إرسال إشارة مقاطعة على هذا الخط، يمكن للإدخال/الإخراج عن بعد إعلام وحدة التحكم الدقيقة إذا كانت هناك بيانات واردة على منافذها دون الحاجة إلى الاتصال عبر ناقل I2C. وبالتالي، يمكن أن يظل PCA9538 جهازًا تابعًا بسيطًا.

تحتوي مخرجات الجهاز (المزودة بقفل) على قدرة قيادة عالية التيار للقيادة المباشرة لمصابيح LED. لديها استهلاك منخفض للتيار.

يتم استخدام دبوسين للأجهزة (A0 و A1) لبرمجة وتغيير عنوان I2C الثابت والسماح لما يصل إلى أربعة أجهزة بمشاركة نفس ناقل I2C أو SMBus.

andnbsp;
