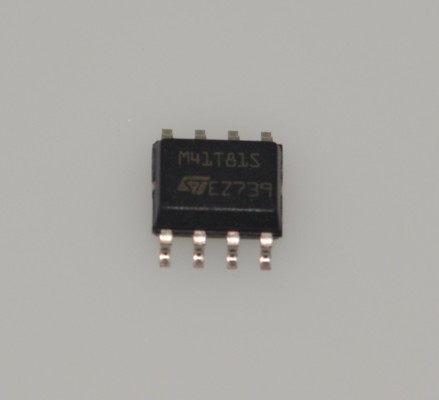

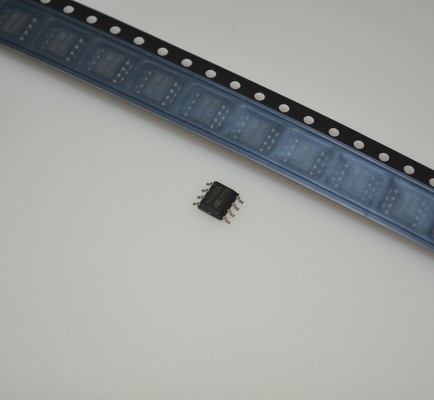

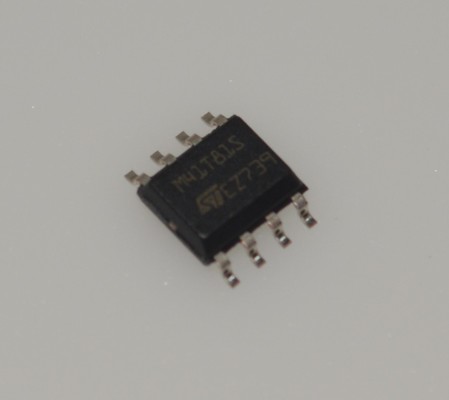

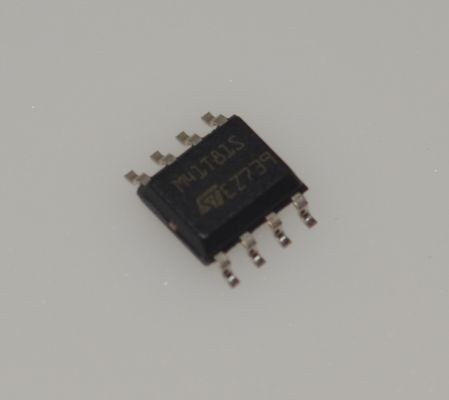

M41T81SM6F Serial I²C RTC with Battery Switchover 200ns Time-Keeping Low 400nA Current 2.5-5.5V Operation Industrial -40°C to +85°C 8-DIP Package Integrated Oscillator and Square Wave Output

M41T81SM6F إصدارات متسلسلة؛C RTC مع البطارية 200ns الحفاظ على الوقت منخفض 400nA التيار 2.5-5.5V التشغيل الصناعي -40anddeg؛C إلى +85anddeg؛C 8-DIP الحزمة المتكاملة مذبذب وampمخرج الموجة المربعة

وnbsp

الخصائص

■ عدادات العشرات/المئات من الثواني، والثواني، والدقائق، والساعات، واليوم، والتاريخ، والشهر، والسنة، والقرن

■ أوسيلاتور بلورية 32 كيلو هرتز مع سعة حمولة متكاملة (12.5 pf) التي توفر استقرار الموزعة الاستثنائي وتشغيل سلسلة مقاومة عالية)

■ اكتشاف توقف المذبذب (تشغيل ساعة الشاشة)

■ واجهة متسلسلة تدعم محطة I2C (بروتوكول 400 كيلو هرتز)

■ التيار المنخفض للغاية لتزويد البطارية من 0.6 و microA (نوع)

■ فولتاج تشغيل الساعة من 2.0 إلى 5.5 فولت

■ الدوائر التلقائية للتبديل وإلغاء تحديد (المرجعية الثابتة) التي توفر العمل الكامل في تطبيقات 3.0 فولت)

■ VCC = 2.7 إلى 5.5 فولت

■ 2.5 فولت؛ VPFD؛ 2.7 فولت

■ علامة وقت التوقف عن العمل (بيت HT) التي تسمح بتحديد الوقت المنقضي في احتياطي البطارية

■ علامة بطارية منخفضة

■ جهاز إنذار قابل للبرمجة ووظيفة انقطاع (صحيحة حتى أثناء وضع احتياطي للبطارية)

■ مؤقت مراقب قابل للبرمجة دقيق (من 62.5 ميس إلى 128 ثانية)

■ معايرة الساعة البرمجية (لتعويض الانحرافات الكريستالية بسبب درجة الحرارة)

■ درجة حرارة العمل من 40 إلى 85 درجة مئوية

■ تشمل خيارات الحزمة SOIC ذات 8 قواعد أو SOIC الكريستالية المدمجة ذات 18 قاعدة

وnbsp

التطبيقات

1- الأتمتة الصناعية وأنظمة التحكم

*استخدام الحالات:أجهزة التحكم المنطقية القابلة للبرمجة (PLCs) ، أجهزة الكمبيوتر الشخصية الصناعية (IPCs) ، أنظمة التحكم الموزعة (DCS) ، سجلات بيانات المستشعر.
*لماذا ؟نطاق درجة حرارته الموسع (-40 درجة مئوية إلى +85 درجة مئوية) والثقب8-DIPالحزمة تجعلها قوية بما فيه الكفاية للبيئات الصناعية القاسية، وضمان الوقت الدقيق للحدث الطابع والسجل.

2الاتصالات والبنية التحتية للشبكات
*استخدام الحالات:الموجات، المفاتيح، أجهزة تحكم المحطة الأساسية، التخزين المرتبط بالشبكة (NAS).
*لماذا ؟هذه المعدات تحتاج إلى قياس الوقت الدقيق لمزامنة السجلات وإدارة حركة المرور في الشبكة وتتبع الأخطاء.واجهة أندس أوب2Cيسمح بسهولة الاتصال مع المعالج الرئيسي،تبديل البطاريةوظيفة تضمن الوقت يتم الحفاظ عليه خلال فقدان الطاقة الرئيسية.

3الإلكترونيات الاستهلاكية والأجهزة الذكية
*استخدام الحالات:العدادات الذكية المتقدمة، المحولات الشمسية، الأجهزة الراقية (مثل الفرن، غسالات الملابس) ، محطات نقطة البيع (POS).
*لماذا ؟...استهلاك طاقة منخفض للغاية (400nA)على سبيل المثال، في العداد الذكي، يمكن للبطارية الاحتياطية الحفاظ على قياس الوقت أثناء انقطاع الطاقة الرئيسية بفضل RTCand#39;ضمان تسجيل توقيت الحدث الحرج.

4. تسجيل البيانات ومعدات القياس
*استخدام الحالات:محطات مراقبة البيئة، مسجلات بيانات المركبات، أجهزة علمية.
*لماذا ؟توفير طابع زمني دقيق لكل نقطة بيانات أمر ضروري.تبديل البطاريةيضمن هذا الميزة عدم فقدان الوقت أثناء انقطاع التيار الكهربائي، ويزيل المذبذب المدمج التصميم.

وnbsp

الوصف

M41T81S هي ساعة سريالية في الوقت الحقيقي منخفضة الطاقة (RTC) مع مؤشر تذبذب مدمج 32.768 كيلو هرتز (يتم التحكم به من خلال الكريستال الخارجي).يتم استخدام ثمانية بايتات من SRAM لوظيفة الساعة / التقويم ويتم تكوينها بتنسيق عشري مشفر ثنائي (BCD). توفر 12 بايت إضافية من SRAM حالة / التحكم في وظائف الإنذار والحراسة والأمواج المربعة. يتم نقل العناوين والبيانات بشكل متسلسل عبر واجهة I2C ثنائية الاتجاه.يتم زيادة سجل العناوين المدمج تلقائيًا بعد كل بايت بيانات WRITE أو READ.

يحتوي M41T81S على دائرة استشعار الطاقة المدمجة التي تكتشف انقطاع الطاقة وتتحول تلقائيًا إلى إمدادات البطارية عند حدوث انقطاع الطاقة.الطاقة اللازمة للحفاظ على عمليات الساعة يمكن أن يتم توفيرها من قبل زر الليثيوم صغير إمدادات عندما يحدث انقطاع الطاقةتشمل الوظائف المتاحة للمستخدم ساعة / تقويم غير متقلب ، وقت النهار ، انقطاعات الإنذار ، مؤقت الكلب المراقب ومخرج موجة مربعة قابل للبرمجة.أماكن العنوان الثمانية الساعة تحتوي على القرن، السنة والشهر والتاريخ واليوم والساعة والدقيقة والثانية والعشرات/المئات من الثانية بتنسيق BCD لمدة 24 ساعة. التصحيحات لـ 28 و 29 (سنة الكسب - صالحة حتى عام 2100) ،30 و 31 يوما شهرا يتم صنعها تلقائيا.

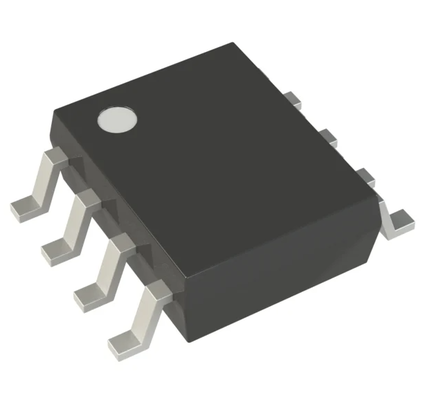

يتم توفير M41T81S إما في حزمة SOIC ذات 8 أقواس أو حزمة SOIC ذات 18 أقواس 300 مل التي تتضمن بلورة 32 كيلو هرتز مضمنة.

يتطلب SOIC الكريستالي المدمج ذو 18 دبوسًا بطارية يزودها المستخدم فقط لتوفير تشغيل غير متقلب.

وnbsp

المعلومات

وnbsp

الرسم
