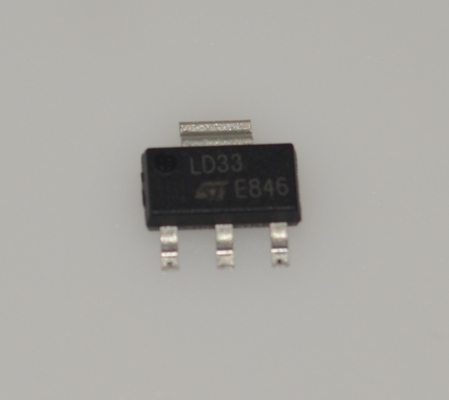

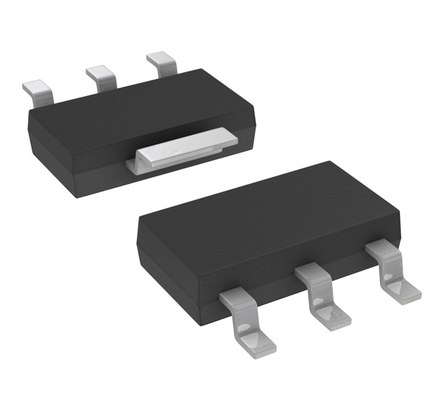

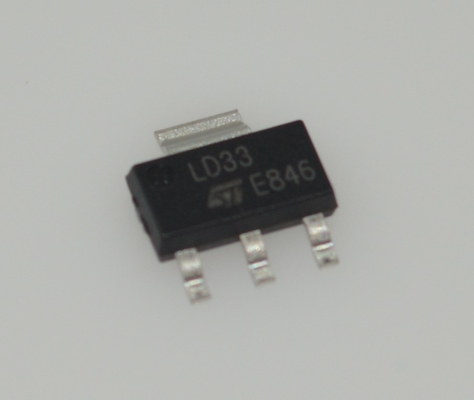

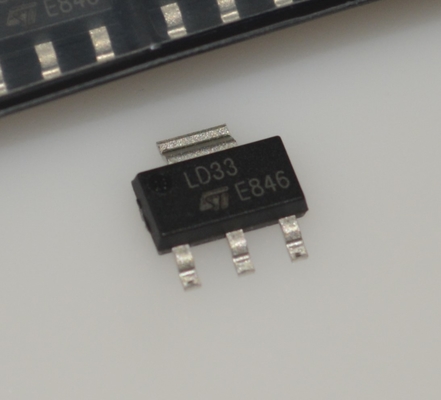

LD1117S33CTR منظم جهد LDO بجهد 3.3 فولت مع خرج 1 أمبير، جهد منخفض التسرب، دقة عالية، حماية من التيار الزائد والحرارة، مستقر مع مكثفات سيراميك، حزمة SOT-223

LD1117S33CTR منظم جهد LDO بجهد 3.3 فولت مع خرج 1 أمبير، جهد منخفض الانخفاض، دقة عالية، حماية من التيار الزائد والحماية الحرارية، مستقر مع مكثفات سيراميك، حزمة SOT-223

الميزات

• جهد منخفض الانخفاض (1 فولت نموذجي)

• تيار خرج يصل إلى 800 مللي أمبير SO-8

• جهد خرج ثابت: 1.2 فولت، 1.8 فولت، 2.5 فولت، 3.3 فولت، 5.0 فولت

• توفر نسخة قابلة للتعديل (VREF = 1.25 فولت)

• حد داخلي للتيار والحرارة

• متوفر بدقة ± 1% (عند 25 درجة مئوية) و 2% في نطاق درجة الحرارة الكامل

• رفض جهد الإمداد: 75 ديسيبل (نموذجي)

التطبيقات

1. الإلكترونيات الاستهلاكية

أجهزة المنزل الذكي:مثل مقابس Wi-Fi الذكية، وأجهزة الاستشعار، وأجهزة التحكم عن بعد، وما إلى ذلك، المستخدمة لتشغيل وحدة MCU الرئيسية ووحدات الاستشعار.

الأجهزة المحمولة:مثل مشغلات MP3، وإطارات الصور الرقمية، والمراوح المحمولة، وما إلى ذلك، لتحويل الجهد وتنظيمه للدائرة المنبع.

الأجهزة الطرفية للكمبيوتر:مثل الطاقة المساعدة على اللوحات الأم، ومحاور USB، والبطاقات الداخلية.

2. معدات الاتصالات والشبكات

وحدات الشبكة:توفير الطاقة لوحدات تحكم إيثرنت ووحدات Wi-Fi من الجيل السابق (والتي غالبًا ما تتطلب إمدادًا بجهد 3.3 فولت).

أجهزة التوجيه/المفاتيح:توفير الطاقة المساعدة لشرائح معينة على اللوحة.

الوحدات البصرية:تستخدم أيضًا في بعض أجهزة الإرسال والاستقبال البصرية التقليدية.

3. التحكم الصناعي والأتمتة

لوحات التحكم الصناعية:توفير طاقة 3.3 فولت لدوائر المنطق، و MCUs، ومضخمات التشغيل، وما إلى ذلك، في أجهزة PLC وأجهزة التحكم الصناعية.

واجهات المستشعرات:تعمل العديد من المستشعرات (درجة الحرارة، الضغط، الرطوبة) عند 3.3 فولت، مما يجعل LD1117 مصدر طاقة مثاليًا.

معدات القياس والاختبار:تشغيل الدوائر التناظرية والرقمية في بطاقات وأدوات الحصول على البيانات.

4. إلكترونيات السياراتأنظمة المعلومات والترفيه في السيارة:تشغيل المكونات منخفضة الطاقة في أجهزة مثل أجهزة الراديو وأنظمة الملاحة.

وحدات التحكم في هيكل السيارة:مثل وحدات التحكم في النوافذ، ووحدات التحكم في المساحات، ووحدات ECU الأخرى التي تتطلب إمدادًا ثابتًا بجهد 3.3 فولت.

5. الأنظمة والمشاريع المضمنة

دروع Arduino:تستخدم بشكل شائع على الدروع لتحويل جهد أعلى (مثل 5 فولت أو 9 فولت) إلى 3.3 فولت لتشغيل مستشعرات أو أجهزة 3.3 فولت.

لوحات تطوير Raspberry Pi/STM32:تستخدم في لوحات أو مشاريع التوسعة المخصصة لتوفير مسار طاقة 3.3 فولت للمكونات الخارجية.

مشاريع DIY الإلكترونية:تستخدم في أي مشروع للهواة أو المحترفين تقريبًا يتطلب خفض الجهد من مدخلات مثل 5 فولت/6 فولت/9 فولت إلى 3.3 فولت.

الوصف

LD1117 هو منظم جهد منخفض الانخفاض قادر على توفير ما يصل إلى 800 مللي أمبير من تيار الخرج، ومتوفر أيضًا في نسخة قابلة للتعديل (VREF = 1.25 فولت). فيما يتعلق بالإصدارات الثابتة، يتم تقديم جهود الخرج التالية: 1.2 فولت، 1.8 فولت، 2.5 فولت، 3.3 فولت و 5.0 فولت. يتم توفير الجهاز في: SOT-223، DPAK، SO-8 و TO-220. تعمل حزم التثبيت السطحي SOT 223 و DPAK على تحسين الخصائص الحرارية حتى أنها توفر تأثيرًا كبيرًا لتوفير المساحة. يتم ضمان الكفاءة العالية بواسطة ترانزستور المرور NPN. في الواقع، في هذه الحالة، على عكس ترانزستور PNP، يتدفق التيار الساكن في الغالب إلى الحمل. مطلوب فقط مكثف صغير جدًا بحد أدنى 10 µF لتحقيق الاستقرار.

يسمح التشذيب الموجود على الشريحة للمنظم بتحقيق تفاوت ضيق جدًا في جهد الخرج، في حدود ± 1% عند 25 درجة مئوية. يتوافق LD1117 القابل للتعديل من دبوس إلى دبوس مع المعيار الآخر. تحافظ منظمات الجهد القابلة للتعديل على الأداء الأفضل من حيث الانخفاض والتسامح.
