تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | STEP-UP ، خطوة الاتجاه | تكوين الإخراج: | إيجابية أو سلبية |
|---|---|---|---|
| طوبولوجيا: | باك ، تعزيز | نوع الإخراج: | قابل للتعديل |
| عدد المخرجات: | 1 | ||
| إبراز: | INA139NA high-side current monitor,SC70 package current shunt monitor,bidirectional current monitor 3k gain,SC70 package current shunt monitor,bidirectional current monitor 3k gain |
||

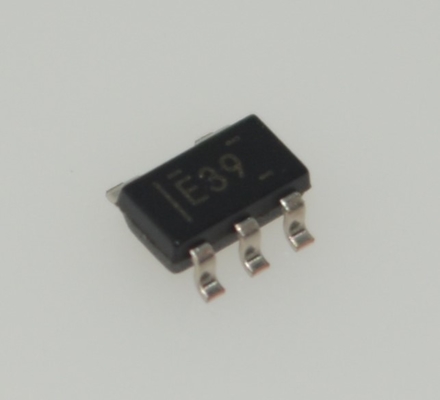

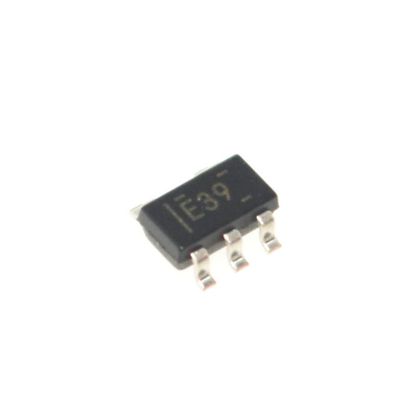

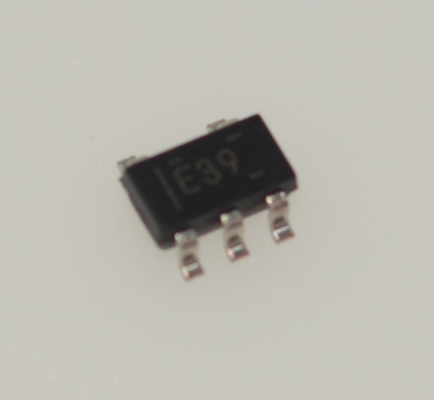

INA139NA/3K شاشة مراقبة التيار عالي الجانب تتميز بدقة عالية، نطاق واسع 2.7-36 فولت، إمداد منخفض 90andmicro;V إزاحة +85anddeg;C تصنيف، كسب ثابت 3k، حزمة SC70، تشغيل ثنائي الاتجاه وأداء DC ممتاز
andnbsp;
الميزات
andbull; دائرة قياس التيار أحادي القطب كاملة عالية الجانب
andbull; نطاق واسع للإمداد والوضع المشترك
andbull; INA139: من 2.7 فولت إلى 40 فولت
andbull; INA169: من 2.7 فولت إلى 60 فولت
andbull; فولتيات الإمداد والوضع المشترك للمدخلات مستقلة
andbull; مجموعة كسب بمقاوم واحد
andbull; تيار هادئ منخفض: 60 andmicro;A (نموذجي)
andbull; حزم SOT-23 ذات 5 سنون
andnbsp;
التطبيقات
andbull; قياس التيار المتوازي:
andnbsp; andndash; السيارات، الهاتف، أجهزة الكمبيوتر
andbull; الأنظمة المحمولة والاحتياطية بالبطارية
andbull; شواحن البطاريات
andbull; إدارة الطاقة
andbull; الهواتف المحمولة
andbull; مصدر تيار دقيق
andnbsp;
الوصف
إن INA139 و INA169 عبارة عن شاشات تيار أحادي القطب عالية الجانب. يتيح نطاق جهد الوضع المشترك الواسع للمدخلات، والسرعة العالية، والتيار الهادئ المنخفض، والتغليف الصغير SOT-23 الاستخدام في مجموعة متنوعة من التطبيقات.
تكون فولتيات الوضع المشترك للمدخلات وإمداد الطاقة مستقلة ويمكن أن تتراوح من 2.7 فولت إلى 40 فولت لـ INA139 ومن 2.7 فولت إلى 60 فولت لـ INA169. التيار الهادئ هو 60 andmicro;A فقط، مما يسمح بتوصيل مصدر الطاقة بأي من جانبي ملف قياس التيار مع الحد الأدنى من الخطأ.
يقوم الجهاز بتحويل جهد الإدخال التفاضلي إلى خرج تيار. يتم تحويل هذا التيار مرة أخرى إلى جهد باستخدام مقاوم تحميل خارجي يحدد أي كسب من 1 إلى أكثر من 100. على الرغم من أنه مصمم لقياس التيار المتوازي، إلا أن الدائرة تدعو إلى تطبيقات إبداعية في القياس وتحويل المستوى.
يتوفر كل من INA139 و INA169 في حزم SOT-23 ذات 5 سنون. تم تحديد جهاز INA139 لنطاق درجة الحرارة من andndash;40anddeg;C إلى +125anddeg;C، وتم تحديد INA169 من andndash;40anddeg;C إلى +85anddeg;C.
andnbsp;
معلومات
|
الفئة
|
andnbsp;
|
|
|
الشركة المصنعة
|
Texas Instruments
|
andnbsp;
|
|
السلسلة
|
-
|
andnbsp;
|
|
التعبئة والتغليف
|
شريط وamp; بكرة (TR)
شريط مقطوع (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
حالة الجزء
|
نشط
|
andnbsp;
|
|
الوظيفة
|
مراقب التيار
|
andnbsp;
|
|
طريقة الاستشعار
|
عالي الجانب
|
andnbsp;
|
|
الدقة
|
andplusmn;0.5%
|
andnbsp;
|
|
الجهد - الإدخال
|
2.7 فولت ~ 40 فولت
|
andnbsp;
|
|
التيار - الإخراج
|
-
|
andnbsp;
|
|
درجة حرارة التشغيل
|
-40anddeg;C ~ 125anddeg;C (TA)
|
andnbsp;
|
|
نوع التركيب
|
التركيب السطحي
|
andnbsp;
|
|

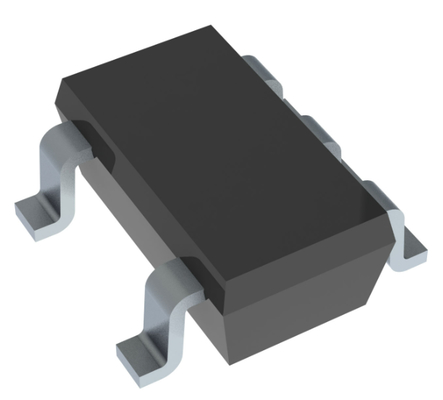

الحزمة / العلبة
|
SC-74A, SOT-753
|
andnbsp;
|
|
حزمة جهاز المورد
|
SOT-23-5
|
andnbsp;
|
|
رقم المنتج الأساسي
|
andnbsp;
الرسم
