تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | STEP-UP ، خطوة الاتجاه | تكوين الإخراج: | إيجابية أو سلبية |
|---|---|---|---|
| طوبولوجيا: | باك ، تعزيز | نوع الإخراج: | قابل للتعديل |
| عدد المخرجات: | 1 |

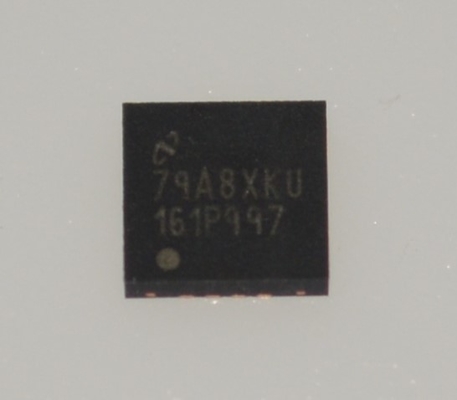

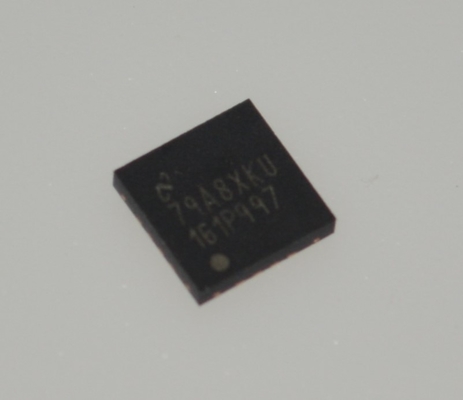

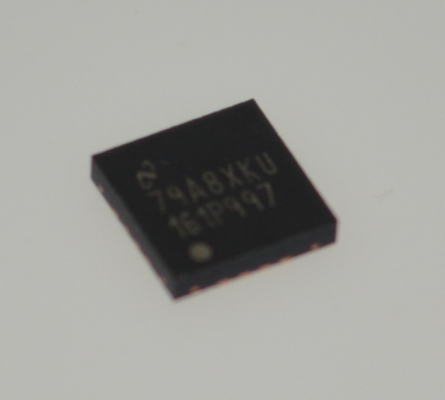

DAC161P997CISQ/NOPB محول رقمي إلى تناظري (DAC) بـ 16 بت يعمل بالطاقة الحلقية وقابل للبرمجة بدقة عالية واستهلاك منخفض للطاقة ومتوافق مع HART وحماية قوية من الأعطال ±40 فولت وحل لأتمتة الصناعة
الميزات
دقة 16 بت
واجهة سلك واحد (SWlF)، مع مصافحة
نقل البيانات الرقمية (بدون فقدان الدقة)
حالة التشغيل الأولية قابلة للبرمجة عبر الدبوس
التكيف الذاتي مع معدل بيانات الإدخال
كشف أخطاء الحلقة والإبلاغ عنها
مستوى خطأ التيار الناتج القابل للبرمجة
لا توجد مكونات دقيقة خارجية
واجهة بسيطة مع معدل HART

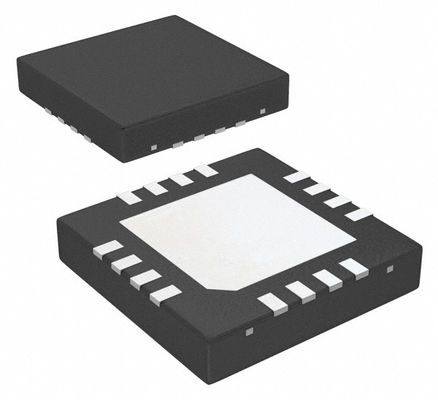

حزمة صغيرة: WQFN-16 (4 × 4 مم، 0.5 مم تباعد)
المواصفات الرئيسية
- معامل درجة حرارة التيار الناتج: 29 جزء في المليون/درجة مئوية (حد أقصى)
-انجراف التيار الناتج على المدى الطويل: 90 جزء في المليون (نموذجي)
-INL: 3.3/-2.1 μA (حد أقصى)
-إجمالي تيار الإمداد: 190 μA (حد أقصى)
التطبيقات
جهاز إرسال حلقة تيار بـ 4-20 مللي أمبير، سلكان
التحكم في العمليات الصناعية
التحكم في المشغل
أتمتة المصانع
أتمتة المباني
أجهزة دقيقة
أنظمة اكتساب البيانات
أنظمة الاختبار
الوصف
DAC161P997 هو محول رقمي إلى تناظري (DAC) بـ 16 بت لإرسال تيار ناتج تناظري عبر حلقة تيار قياسية صناعية بـ 4-20 مللي أمبير. يوفر دقة 16 بت مع معامل درجة حرارة تيار ناتج منخفض (29 جزء في المليون/درجة مئوية) وانجراف تيار ناتج ممتاز على المدى الطويل (90 جزء في المليون) مع استهلاك أقل من 190 μA.
رابط البيانات إلى DAC161P997 هو واجهة سلك واحد (SWF) والتي تسمح بنقل بيانات المستشعر بتنسيق رقمي عبر حدود العزل باستخدام مكون عزل واحد. الإدخال الرقمي لـ DAC161P997 متوافق مع محولات العزل القياسية والمقرنات الضوئية. تضمن ميزات اكتشاف الأخطاء والمصافحة داخل بروتوكول SWF اتصالات خالية من الأخطاء عبر حدود العزل. بالنسبة للتطبيقات التي لا تتطلب العزل، تتصل DAC161P997 مباشرة بوحدة تحكم دقيقة.
تتصل محرك الحلقة الخاص بـ DAC161P997 بمعدل HART (محول عن بعد قابل للعنونة على الطريق السريع)، مما يسمح بحقن بيانات رقمية معدلة FSK في حلقة التيار 4-20 مللي أمبير. هذا المزيج من المواصفات والميزات يجعل DAC161P997 مثاليًا لأجهزة الإرسال الصناعية ذات السلكين والأربعة أسلاك.
يتوفر DAC161P997 في حزمة WQFN بـ 16 سنًا ويتم تحديده على نطاق درجة حرارة صناعية ممتد من -40 درجة مئوية إلى 105 درجة مئوية.
معلومات
|
الفئة
|
|
|
|
الشركة المصنعة
|
Texas Instruments
|
|
|
السلسلة
|
-
|
|
|
التعبئة والتغليف
|
شريط وبكرة (TR)
شريط مقطوع (CT)
Digi-Reel®
|
|
|
حالة الجزء
|
نشط
|
|
|
النوع
|
DAC
|
|
|
عدد القنوات
|
1
|
|
|
الدقة (بت)
|
16 بت
|
|
|
معدل أخذ العينات (في الثانية)
|
-
|
|
|
واجهة البيانات
|
تسلسلي
|
|
|
مصدر جهد الإمداد
|
تناظري ورقمي
|
|
|
الجهد - الإمداد
|
2.7 فولت ~ 3.6 فولت
|
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 105 درجة مئوية
|
|
|
نوع التركيب
|
تركيب سطحي
|
|
|
الحزمة / العلبة
|
16-WFQFN وسادة مكشوفة
|
|
|
حزمة جهاز المورد
|
16-WQFN (4x4)
|
|
|
رقم المنتج الأساسي
|
الرسم
