BZX84C15LT3G 15V زينر SOT-23 225mW تيار تسرب منخفض استقرار عالي حماية من الاندفاع خالي من الهالوجين تغليف شريط وبكرة مثالي للوحات الدوائر المطبوعة محدودة المساحة

BZX84C15LT3G 15V زينر SOT-23 225mW تيار تسرب منخفض استقرار عالي حماية من الاندفاع خالي من الهالوجين تغليف شريط وبكرة مثالي للوحات PCB محدودة المساحة

nbsp;

الميزات

andbull; تصنيف 250 ميلي واط على لوحة FRandminus;4 أو FRandminus;5

andbull; نطاق جهد الانهيار زينر andminus; 2.4 فولت إلى 75 فولت

andbull; حزمة مصممة لتجميع اللوحات الآلي الأمثل

andbull; حجم حزمة صغير لتطبيقات الكثافة العالية

andbull; تصنيف ESD من الفئة 3 (andgt; 16 كيلو فولت) لكل نموذج جسم الإنسان

andbull; سلسلة التسامح الضيق المتاحة (انظر الصفحة 4)

andbull; بادئة SZ للسيارات والتطبيقات الأخرى التي تتطلب متطلبات تغيير الموقع والتحكم الفريدة ؛ مؤهلة AECandminus;Q101 وقادرة على PPAP

andbull; هذه الأجهزة خالية من Pbandminus; وهي متوافقة مع RoHS

nbsp;

التطبيقات

1: تثبيت الجهد وحماية الجهد الزائد: تستخدم لحماية دبابيس الإدخال الحساسة للدوائر المتكاملة (ICs) أو MOSFETs من التلف الناتج

عن طريق التفريغ الكهروستاتيكي (ESD) أو ارتفاعات الجهد أو الجهد الزائد العرضي.

2andldquo;مرجع الجهد: يوفر جهد مرجعي بسيط ومستقر للدائرة مثل ADCs (محولات تناظرية إلى رقمية) و DACs (رقمية إلى تناظرية

محولات) أو مقارنات الجهد.

3: قص الموجة: تحويل الموجات الجيبية أو الموجات الأخرى إلى موجات مربعة تقريبية.

4: تنظيم إمداد الطاقة: يعمل كمنظم جهد بسيط في دوائر إمداد الطاقة منخفضة التيار وغير الدقيقة.

nbsp;

nbsp;

الوصف

1: جهد زينر:

القيمة الاسمية: 15 فولت

هذه معلمة رئيسية تشير إلى جهدها المرجعي المستقر. في التطبيق العملي ، لديها نطاق تسامح.

بالنسبة إلى BZX84C15LT3G ، فإن تسامح جهد زينر هو andplusmn;5%. هذا يعني أنه في ظل ظروف اختبار محددة ، يقع جهد التنظيم الفعلي عادةً

بين 14.25 فولت و 15.75 فولت.

2: تبديد الطاقة:

أقصى تبديد للطاقة المستمر: 350 ميلي واط

هذا حد مهم يحدد الحد الأقصى للطاقة التي يمكن للديود التعامل معها بأمان (الطاقة = جهد زينر ومرات؛ تيار زينر). تصميم الدائرة

يجب أن يضمن أن تيار التشغيل لا يتسبب في تجاوز تبديد الطاقة لهذه القيمة ، وإلا فقد يسخن الصمام الثنائي ويتلف.

3: الحزمة:

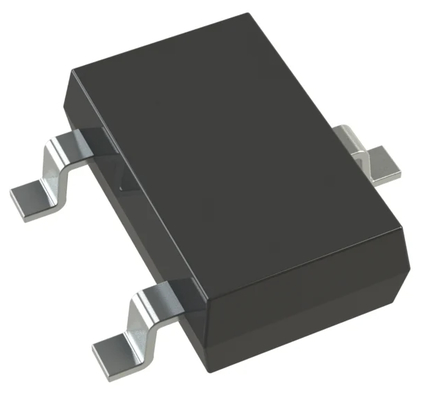

SOT-23

هذه حزمة شائعة جدًا ذات 3 سنون مثبتة على السطح ومناسبة لتصميم PCB عالي الكثافة.

4: التكنولوجيا:

شريحة واحدة: على عكس بعض حزم الصمام الثنائي المزدوج ، تحتوي حزمة SOT-23 الخاصة بـ BZX84C15LT3G على صمام ثنائي زينر واحد فقط.

5: خصائص الأداء:

خصائص انهيار حادة جدًا: يشير إلى أداء جيد لتنظيم الجهد.

تيار تسرب منخفض: تيار التسرب العكسي صغير جدًا عندما يكون الجهد أقل من جهد زينر.

مقاومة منخفضة: يتميز بخصائص استجابة ديناميكية جيدة.

nbsp;

معلومات

nbsp;

الرسم
