تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | STEP-UP ، خطوة الاتجاه | تكوين الإخراج: | إيجابية أو سلبية |
|---|---|---|---|
| طوبولوجيا: | باك ، تعزيز | نوع الإخراج: | قابل للتعديل |
| عدد المخرجات: | 1 |
BSS123LT1G MOSFET القناة الشمالية منخفضة 170mΩ RDS ((on) 20V VDS 100V Avalanche Rated مثالي لتحويل الحمل التبديلي منخفض الطاقة وتحويل DC-DC مع حزمة SOT-23 وحماية ESD
الخصائص
• HBM فئة 0A، MM فئة M1B (ملاحظة 4)
•مقدمة BVSS للسيارات والتطبيقات الأخرى التي تتطلب متطلبات تغيير الموقع والتحكم الفريدة ؛ مؤهل AEC-Q101 وقادر على PPAP
•هذه الأجهزة خالية من Pb- ومتوافقة مع RoHS
التطبيقات
تحويل الحمل:تحكم الطاقة على / خارج لقطع من الدائرة.
تحويل المستوى:تحويل الإشارات بين الدوائر ذات مجالات الجهد المختلفة (مثل تحويل إشارة 3.3 فولت إلى 5 فولت).
قيادة LED:يعمل كمفتاح للتحكم في حالة تشغيل / إيقاف LED أو لتخفيف PWM البسيط.
تعويض الواجهة المنطقية:تحسين القدرة على قيادة دبوس GPIO الميكروكونترولر لدفع أحمال أكبر.
التبديل عالي السرعة:تستخدم في التصحيح المتزامن من الجانب الثانوي في مصادر الطاقة ذات الوضع التبديلي، محولات DC-DC (قوة منخفضة).
إلكترونيات المستهلك:أجهزة محمولة مثل الهواتف المحمولة، الأجهزة اللوحية، الكاميرات الرقمية.
إلكترونيات السيارات:وحدات التحكم في الجسم، واجهات أجهزة الاستشعار، الخ (ملاحظة: تحقق مما إذا كان الجزء المحدد مؤهلاً لمتطلبات AEC ؛ BSS123LT1G عادةً ما يكون صناعيًا / تجاريًا).
الوصف
1:الجهد الحد الأدنى (Vgs(th)):عادة ما تكون بين 1.6 فولت و 2.1 فولت ، مما يعني أنه يمكن تشغيلها مباشرة بواسطة فولتات منخفضة (مثل 3.3 فولت أو حتى 2.5 فولت)
GPIO من جهاز تحكم صغير) ، مما يجعلها مثالية للتطبيقات على مستوى المنطق.
2المقاومة المنخفضة عند التشغيل:الحد الأقصى فقط 6Ω عند 10V Vgs و 10Ω عند 4.5V Vgs. يعني RDS أقل ((on) أقل فقدان الطاقة والجهد
تنخفض عند تشغيلها، مما يؤدي إلى زيادة الكفاءة.

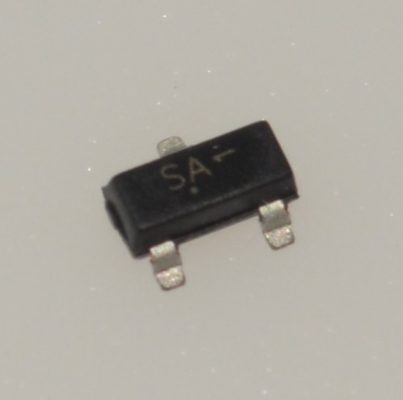

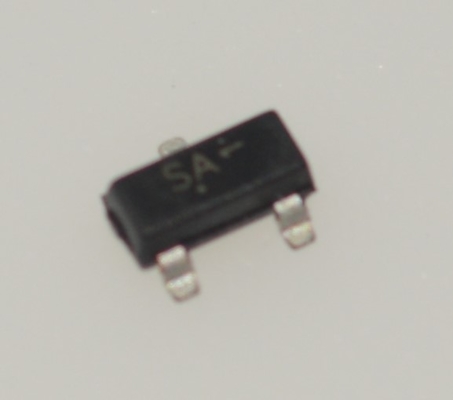

3:حزمة صغيرة (SOT-23):مساحة صغيرة جداً، توفير مساحة للوحات الورقية، مثالية للإلكترونيات المدمجة الحديثة.
4:أداء التبديل عالي السرعة:ميزات سرعات التبديل السريعة ، مناسبة للتطبيقات التي تتطلب التبديل المتكرر ، مثل PWM
التحكم.
5: تيار التفريغ المستمر (Id):ما يصل إلى 170mA ، مناسبة للتحكم في الأحمال الصغيرة مثل مصابيح LED والمركبات الصغيرة والمحركات ، إلخ
6:جهد مصدر الصرف (Vdss):الحد الأقصى من 100 فولت، مما يسمح باستخدامه في الدوائر ذات الجهد العالي نسبيا.
المعلومات
|
الفئة
|
|
|
|
مفر
|
|
|
|
السلسلة
|
-
|
|
|
التعبئة
|
الشريط والفكرة (TR)
شريط قطع (CT)
ديجي ريل®
|
|
|
حالة الجزء
|
نشط
|
|
|
نوع FET
|
|
|
|
التكنولوجيا
|
|
|
|
فولتاج الصرف إلى المصدر (Vdss)
|
100 فولت
|
|
|
التيار - التخلص المستمر (Id) @ 25°C
|
|
|
|
تشغيل الجهد (ماكس Rds ON، Min Rds ON)
|
10 فولت
|
|
|
Rds On (Max) @ Id، Vgs
|
6 أوم @ 100mA ، 10 فولت
|
|
|
Vgs(th) (ماكس) @ Id
|
2.6 فولت @ 1mA
|
|
|
Vgs (ماكس)
|
± 20 فولت
|
|
|
سعة الدخول (Ciss) (ماكس) @ Vds
|
20 pF @ 25 فولت
|
|
|
ميزة FET
|
-
|
|
|
تبديد الطاقة (ماكس)
|
225mW (Ta)
|
|
|
درجة حرارة العمل
|
-55°C ~ 150°C (TJ)
|
|
|
الدرجة
|
-
|
|
|
المؤهلات
|
-
|
|
|
نوع التثبيت
|
جبل السطح
|
|
|

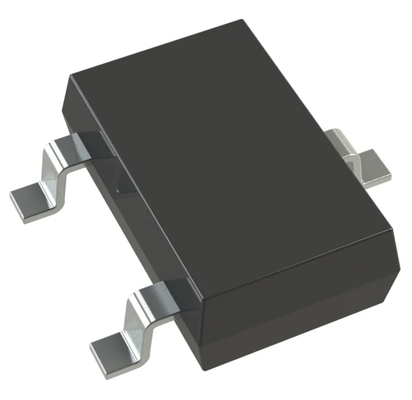

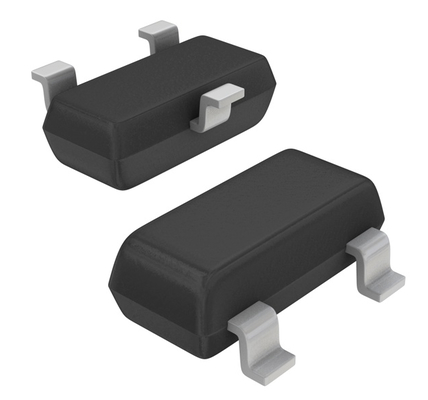

حزمة أجهزة المورد
|
SOT-23-3 (TO-236)
|
|
|
الحزمة / الحقيبة
|
|
|
|
رقم المنتج الأساسي
|
الرسم
