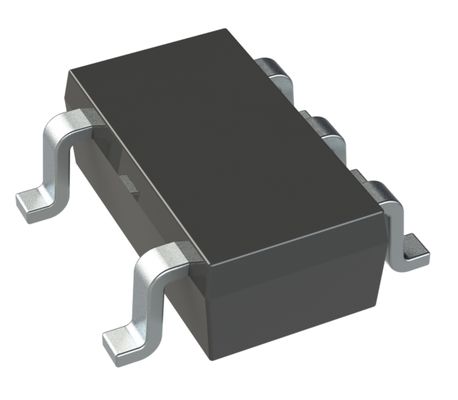

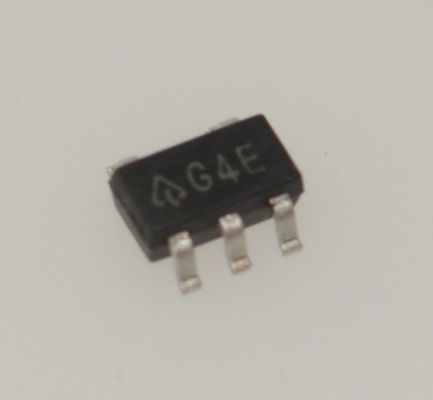

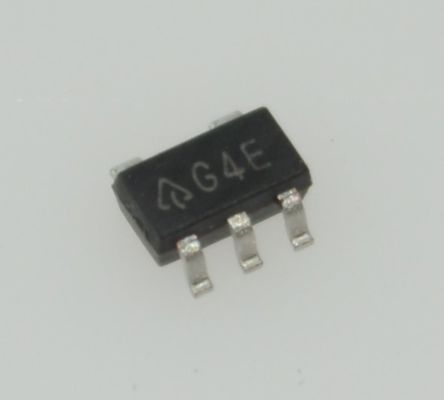

AP2821KTR-G1 مفتاح تحميل أحادي القناة 36 فولت 2 أمبير، منخفض جدًا 60mΩ Rds(on)، منطق 1.2 فولت إلى 5.5 فولت، بدء تشغيل سريع 20µs، حجب التيار العكسي الحقيقي، حماية حرارية وتيار، -40 درجة مئوية إلى +125 درجة مئوية

AP2821KTR-G1 36 فولت 2 أمبير مفتاح تحميل أحادي القناة منخفض جدًا 60mΩ Rds(on) 1.2 فولت إلى 5.5 فولت منطق سريع 20µs بدء تشغيل حقيقي لمنع التيار العكسي حماية حرارية وتيارية -40 درجة مئوية إلى +125 درجة مئوية

الميزات

• مقاومة منخفضة لموسفت عند التشغيل: 120mΩ@VIN = 5.0V

• متوافق مع مواصفات USB

• نطاق جهد التشغيل: 2.7 فولت إلى 5.5 فولت

• تيار إمداد منخفض: 35µA (نموذجي)

• تيار إيقاف تشغيل منخفض: < 1µA

• حد التيار مع الارتداد: 2 أمبير

• قفل الجهد المنخفض

• بدء تشغيل سلس

• حماية من التيار الزائد

• حماية من درجة الحرارة الزائدة

• حماية من قصر الحمل مع الارتداد

• لا يوجد تيار عكسي عند إيقاف التشغيل

• اجتياز نظام ESD: IEC61000-4-2 ±16kV (تفريغ الهواء) و ±8kV (تفريغ التلامس) على موصل USB

التطبيقات

• إدارة طاقة USB

• مراكز USB التي تعمل بالحافلات/ذاتية التشغيل

• إمدادات الطاقة القابلة للتوصيل السريع

• دوائر شاحن البطارية

• أجهزة الكمبيوتر المحمولة، وأجهزة الكمبيوتر اللوحية

الوصف

AP2821 هو مفتاح طاقة عالي الجانب متكامل يتكون من مدخل تمكين متوافق مع TTL، ومضخة شحن، وموسفت من النوع n. يلبي RDS(ON) المنخفض للمفتاح، 120mΩ، متطلبات انخفاض الجهد USB. يتضمن بدء تشغيلًا سلسًا للحد من تيار الاندفاع، وحماية من التيار الزائد مع الارتداد، وإيقاف تشغيل حراري لتجنب تعطل المفتاح أثناء التوصيل السريع. تُستخدم وظيفة قفل الجهد المنخفض (UVLO) لضمان بقاء الجهاز متوقفًا ما لم يكن هناك جهد إدخال صالح. ولا يوجد تيار عكسي عند إيقاف التشغيل، مع مقاوم سحب منخفض للإيقاف لتفريغ مكثف الإخراج عند تعطيل EN.

معلومات

الرسم

ميزتنا:الهواتف، وأجهزة المساعد الرقمي الشخصي، وأجهزة الكمبيوتر المحمولة

• منتجات عالية الجودة --- عروضنا جديدة وأصلية بنسبة 100%، ROHS
• سعر تنافسي --- قنوات شراء جيدة بسعر جيد.
• خدمة احترافية --- اختبار جودة صارم قبل الشحن، وخدمة ما بعد البيع مثالية بعد الشراء.
• مخزون كافٍ --- بدعم من فريق الشراء القوي لدينا،
• تسليم سريع --- سنقوم بشحن البضائع في غضون 1-3 أيام عمل بعد تأكيد الدفع.

تأكد من تلبية حاجتك لجميع أنواع المكونات.^_^
