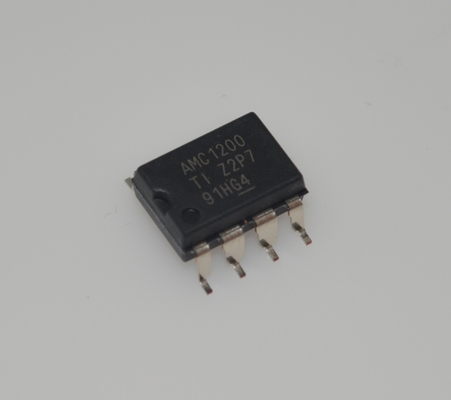

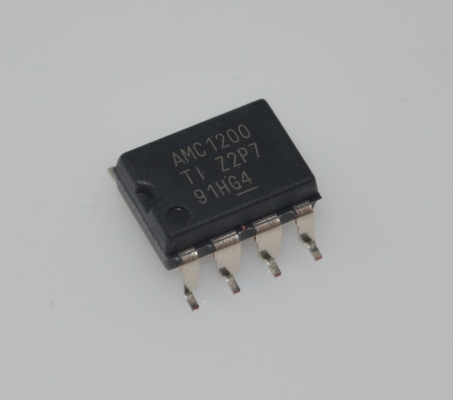

AMC1200SDUB الدقة المعزولة Delta-Sigma Modulator مع ± 250mV مدخل 5V تشغيل 20MHz ساعة 78dB SNR CMTI عالية -40 °C إلى 125 °C شهادة السلامة SOIC-8

AMC1200SDUB مُعدِّل دلتا سيجما معزول دقيق مع إدخال ±250mV تشغيل 5V ساعة 20MHz SNR 78dB CMTI عالي -40 درجة مئوية إلى 125 درجة مئوية SOIC-8 شهادة السلامة

andnbsp;

الميزات

andbull; نطاق جهد الإدخال ±250-mV مُحسَّن لمقاومات التحويل 1

andbull; لا خطية منخفضة جدًا: 0.075% كحد أقصى عند 5 فولت

andbull; خطأ إزاحة منخفض: 1.5 mV كحد أقصى

andbull; ضوضاء منخفضة: 3.1 mVRMS نموذجي

andbull; تيار إمداد منخفض للجانب العالي: 8 مللي أمبير كحد أقصى عند 5 فولت

andbull; عرض نطاق الإدخال: 60 كيلو هرتز كحد أدنى

andbull; كسب ثابت: 8 (دقة 0.5%)

andbull; نسبة رفض الوضع المشترك العالية: 108 ديسيبل

andbull; تشغيل 3.3 فولت على الجانب المنخفض

andbull; العزل الجلفاني المعتمد:

andnbsp; andndash; معتمد من UL1577 و VDE V 0884-10

andnbsp; andndash; جهد العزل: 4250 VPEAK (AMC1200B)

andnbsp; andndash; جهد التشغيل: 1200 VPEAK

andnbsp; andndash; حصانة عابرة: 10 كيلو فولت/andmicro;s كحد أدنى

andbull; عمر افتراضي نموذجي لمدة 10 سنوات عند جهد التشغيل المقدر (انظر تقرير التطبيق SLLA197)

andbull; محدد بالكامل على نطاق درجة الحرارة الصناعية الممتد

andnbsp;

التطبيقات

andbull; استشعار التيار المستند إلى مقاوم التحويل في:

andnbsp; andndash; التحكم في المحركات

andnbsp; andndash; الطاقة الخضراء

andnbsp; andndash; محولات التردد

andnbsp; andndash; إمدادات الطاقة غير المنقطعة

andnbsp;

الوصف

AMC1200 و AMC1200B عبارة عن مضخمات عزل دقيقة مع خرج مفصول عن دائرة الإدخال بواسطة حاجز من ثاني أكسيد السيليكون (SiO2) شديد المقاومة للتداخل المغناطيسي. تم اعتماد هذا الحاجز لتوفير عزل جلفاني يصل إلى 4250 VPEAK (AMC1200B) أو 4000 VPEAK (AMC1200) وفقًا لـ UL1577 و VDE V 0884 10. عند استخدامه مع مصادر الطاقة المعزولة، تمنع هذه الأجهزة تيارات الضوضاء على خط جهد الوضع المشترك المرتفع من الدخول إلى الأرضية المحلية والتداخل مع الدوائر الحساسة أو إتلافها.

تم تحسين إدخال AMC1200 أو AMC1200B للاتصال المباشر بمقاومات التحويل أو مصادر إشارة أخرى منخفضة الجهد. يدعم الأداء الممتاز للجهاز التحكم الدقيق في التيار مما يؤدي إلى توفير الطاقة على مستوى النظام، وخاصة في تطبيقات التحكم في المحركات، وتقليل تموج عزم الدوران. يتم ضبط جهد الوضع المشترك لإشارة الإخراج تلقائيًا على إمداد الجانب المنخفض 3-V أو 5-V.

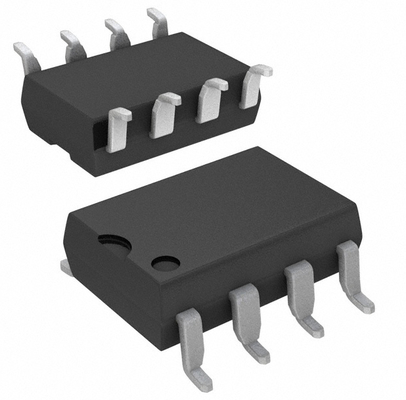

يتم تحديد AMC1200 و AMC1200B بالكامل على نطاق درجة الحرارة الصناعية الممتد من -40 درجة مئوية إلى 105 درجة مئوية وهي متوفرة في حزمة SOIC-8 عريضة (DWV) وحزمة gullwing-8 (DUB).

andnbsp;

معلومات

andnbsp;

الرسم

ميزتنا :الهواتف، أجهزة المساعد الرقمي الشخصي، أجهزة الكمبيوتر المحمولة

• منتجات عالية الجودة --- عروضنا جديدة وأصلية بنسبة 100%، ROHS
• سعر تنافسي --- قنوات شراء جيدة بسعر جيد.
• خدمة احترافية --- اختبار جودة صارم قبل الشحن، وخدمة ما بعد البيع مثالية بعد الشراء.
• مخزون كافٍ --- بدعم من فريق الشراء القوي لدينا،
• تسليم سريع --- سنقوم بشحن البضائع في غضون 1-3 أيام عمل بعد تأكيد الدفع.

andnbsp;

تأكد من تلبية حاجتك لجميع أنواع المكونات.^_^
