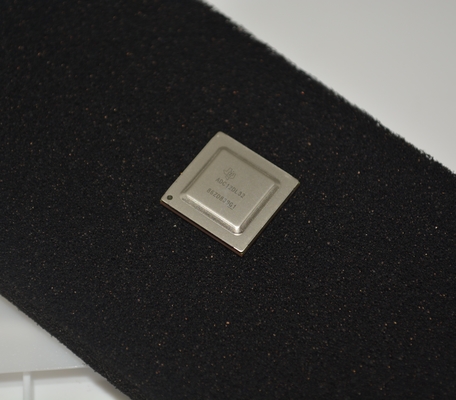

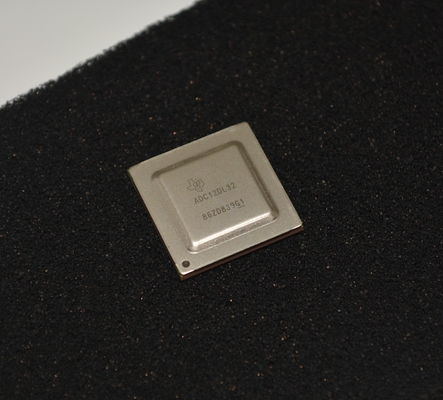

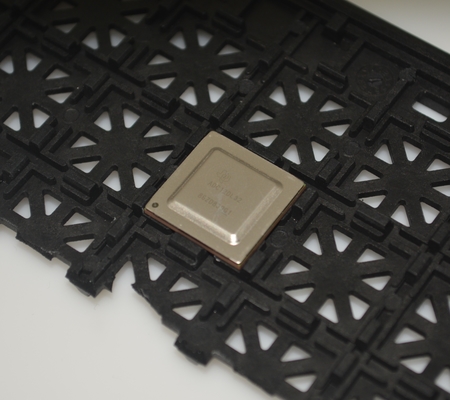

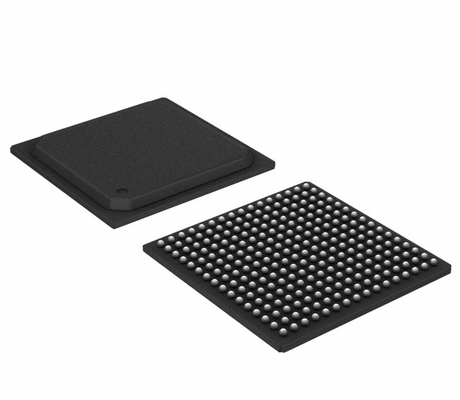

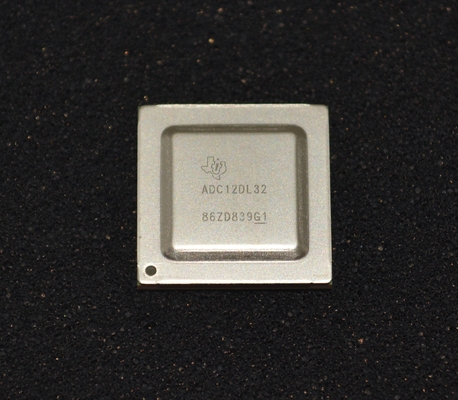

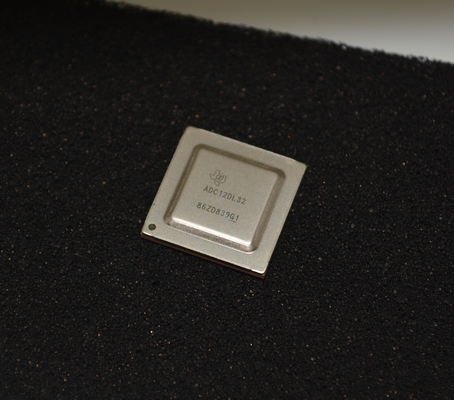

ADC12DL3200ACF، محول تناظري إلى رقمي (ADC) لأخذ عينات الترددات الراديوية، بدقة 12 بت، قناتان مزدوجتان بسرعة 3.2 جيجا عينة في الثانية، معدل 6.4 جيجا باود، واجهة JESD204B، تشغيل متعدد النطاقات، طاقة منخفضة للغاية، نطاق تردد تناظري واسع، تحويل رقمي مدمج للأسفل
andnbsp;
الميزات
andbull; نواة ADC:
andnbsp; andndash; دقة 12 بت
andnbsp; andndash; ما يصل إلى 6.4 جيجا عينة في الثانية في وضع القناة الواحدة
andnbsp; andndash; ما يصل إلى 3.2 جيجا عينة في الثانية في وضع القناتين
andbull; اهتزاز داخلي للحد من التوافقيات ذات الترتيب العالي والمنخفضة
andbull; واجهة LVDS منخفضة الكمون:
andnbsp; andndash; إجمالي الكمون: < 10 نانوثانية
andnbsp; andndash; ما يصل إلى 48 زوجًا من البيانات بمعدل 1.6 جيجابت في الثانية
andnbsp; andndash; أربعة ساعات بيانات DDR
andnbsp; andndash; إشارات ستروب تبسط المزامنة
andbull; ضوضاء الأرضية (بدون إدخال، VFS = 1.0 VPP-DIFF):
andnbsp; andndash; وضع القناتين: andndash;151.1 ديسيبل في الثانية/هرتز
andnbsp; andndash; وضع القناة الواحدة: andndash;154.3 ديسيبل في الثانية/هرتز
andbull; مدخلات تناظرية مخزنة مؤقتًا مع VCMI يبلغ 0 فولت: andndash; عرض نطاق الإدخال التناظري (andndash;3 ديسيبل): 8.0 جيجاهرتز andndash; نطاق تردد الإدخال القابل للاستخدام: > 10 جيجاهرتز andndash; جهد الإدخال كامل النطاق (VFS، افتراضي): 0.8 VPP
andbull; تعديل تأخير الفتحة الخالي من الضوضاء (TAD):
andnbsp; andndash; التحكم الدقيق في أخذ العينات: خطوة 19 في الثانية
andnbsp; andndash; يبسط المزامنة والتشابك
andnbsp; andndash; تأخيرات ثابتة لدرجة الحرارة والجهد
andbull; ميزات مزامنة سهلة الاستخدام:
andnbsp; andndash; معايرة توقيت SYSREF التلقائية
andnbsp; andndash; طابع زمني لوضع علامات على العينات
andbull; استهلاك الطاقة: 3.15 واط
andnbsp;
التطبيقات
andbull; راسمات الذبذبات وأجهزة الرقمنة ذات النطاق العريض
andbull; الحرب الإلكترونية (SIGINT، ELINT)
andbull; قياس المسافة باستخدام وقت الرحلة و LIDAR
andbull; النقل الخلفي بالميكروويف
andbull; أجهزة اختبار رادار السيارات
andbull; قياس الطيف
andnbsp;
الوصف
ADC12DL3200 هو محول تناظري إلى رقمي (ADC) لأخذ عينات الترددات الراديوية، يستهلك عينات بمعدل جيجا عينة، ويمكنه أخذ عينات مباشرة من ترددات الإدخال من التيار المستمر إلى ما فوق 10 جيجاهرتز. في وضع القناتين، يمكن لـ ADC12DL3200 أخذ عينات تصل إلى 3200 ميجا عينة في الثانية، وفي وضع القناة الواحدة، يمكنه أخذ عينات تصل إلى 6400 ميجا عينة في الثانية. تسمح المقايضات القابلة للبرمجة في عدد القنوات (وضع القناتين) وعرض نطاق Nyquist (وضع القناة الواحدة) بتطوير أجهزة مرنة تلبي احتياجات كل من عدد القنوات المرتفع أو تطبيقات عرض النطاق الترددي للإشارة الفورية الواسعة. يتيح عرض نطاق الإدخال كامل الطاقة (andndash;3 ديسيبل) البالغ 8.0 جيجاهرتز ونطاق التردد القابل للاستخدام أخذ عينات RF مباشرة من النطاق L والنطاق S والنطاق C والنطاق X للأنظمة المرنة التردد.
يستخدم ADC12DL3200 واجهة إشارات تفاضلية منخفضة الجهد ومنخفضة الكمون (LVDS) للتطبيقات الحساسة للكمون أو عندما يفضل تبسيط LVDS. تستخدم الواجهة ما يصل إلى 48 زوجًا من البيانات، وأربعة ساعات بيانات مزدوجة المعدل (DDR)، وأربع إشارات ستروب مرتبة في أربع ناقلات بيانات 12 بت. تدعم الواجهة معدلات إشارات تصل إلى 1.6 جيجابت في الثانية. تعمل إشارات ستروب على تبسيط المزامنة عبر الناقلات وبين أجهزة متعددة. يتم إنشاء الستروب داخليًا ويمكن إعادة تعيينه في وقت محدد بواسطة إدخال SYSREF. يتم تسهيل مزامنة الأجهزة المتعددة بشكل أكبر من خلال ميزات المزامنة المبتكرة مثل تعديل تأخير الفتحة الخالي من الضوضاء (TAD) وتحديد نافذة SYSREF.
andnbsp;
معلومات
|
الفئة
|
andnbsp;
|
|
|
الشركة المصنعة
|
Texas Instruments
|
andnbsp;
|
|
السلسلة
|
-
|
andnbsp;
|
|
التعبئة والتغليف
|
صينية
|
andnbsp;
|
|
حالة الجزء
|
نشط
|
andnbsp;
|
|
عدد البتات
|
12
|
andnbsp;
|
|
معدل أخذ العينات (في الثانية)
|
3.2G، 6.4G
|
andnbsp;
|
|
عدد المدخلات
|
1، 2
|
andnbsp;
|
|
نوع الإدخال
|
تفاضلي، أحادي الطرف
|
andnbsp;
|
|
واجهة البيانات
|
LVDS - متوازي
|
andnbsp;
|
|
التكوين
|
MUX-ADC
|
andnbsp;
|
|
النسبة - S/H:ADC
|
0:1
|
andnbsp;
|
|
عدد محولات A/D
|
2
|
andnbsp;
|
|
الهندسة المعمارية
|
الطي والتداخل
|
andnbsp;
|
|
نوع المرجع
|
داخلي
|
andnbsp;
|
|
الجهد - الإمداد، التناظري
|
1.05 فولت ~ 2 فولت
|
andnbsp;
|
|
الجهد - الإمداد، الرقمي
|
1.05 فولت ~ 2 فولت
|
andnbsp;
|
|
الميزات
|
أخذ العينات المتزامن
|
andnbsp;
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 85 درجة مئوية
|
andnbsp;
|
|
الحزمة / العلبة
|
256-BBGA، FCBGA
|
andnbsp;
|
|
حزمة جهاز المورد
|
256-FCBGA (17x17)
|
andnbsp;
|
|
نوع التركيب
|
تركيب سطحي
|
andnbsp;
|
|
رقم المنتج الأساسي
|
andnbsp;
