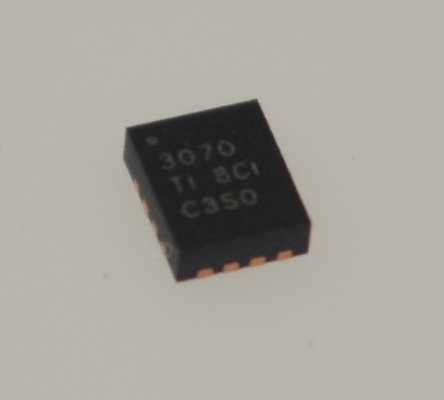

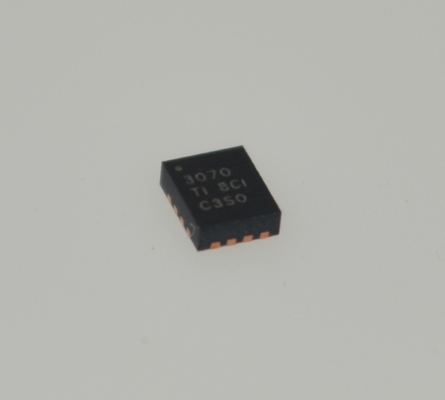

TPS63070RNMR محول Buck-Boost 2.5-12V المدخل 2A التبديل 96% الكفاءة 1.8-5.5V إصدار قابل للتعديل وضع توفير الطاقة 25μA IQ PWM القسري 3x3mm حزمة QFN

محول رافع/خافض TPS63070RNMR، إدخال 2.5-12 فولت، تيار 2 أمبير، كفاءة 96%، خرج قابل للتعديل 1.8-5.5 فولت، وضع توفير الطاقة، 25µA IQ، PWM قسري، حزمة QFN 3x3mm

andnbsp;

الميزات

andbull; نطاق جهد الإدخال: 2.0 فولت إلى 16 فولت

andbull; نطاق جهد الخرج: 2.5 فولت إلى 9 فولت

andbull; كفاءة تصل إلى 95%

andbull; دقة تيار مستمر +/-1% في وضع PWM

andbull; دقة تيار مستمر +3%/-1% في وضع PFM

andbull; تيار خرج 2 أمبير في وضع الخفض

andbull; تيار خرج 2 أمبير في وضع الرفع (VIN=4V; Vout=5V)

andbull; مدخل ENABLE دقيق يسمح

andnbsp; andndash; قفل الجهد المنخفض المعرّف من قبل المستخدم

andnbsp; andndash; التسلسل الدقيق

andbull; انتقال تلقائي بين وضع الخفض والرفع

andbull; تيار هادئ نموذجي للجهاز: 50µA

andbull; خيارات جهد خرج ثابتة وقابلة للتعديل

andbull; خيار تفريغ الخرج

andbull; وضع توفير الطاقة لتحسين الكفاءة عند انخفاض طاقة الخرج

andbull; تشغيل التردد الثابت القسري عند 2.4 ميجاهرتز وخيار المزامنة

andbull; خرج Power Good

andbull; VSEL يسمح ببساطة بتغيير جهد الخرج

andbull; فصل الحمل أثناء الإغلاق

andbull; حماية من درجة الحرارة الزائدة

andbull; حماية من الجهد الزائد للإدخال/الخرج

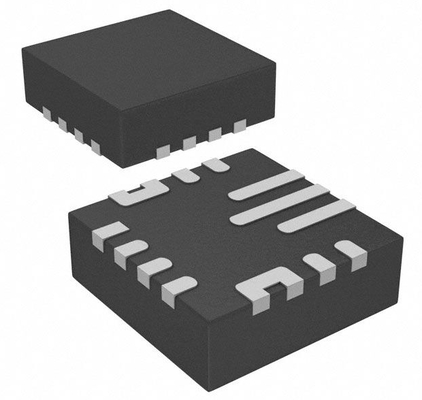

andbull; متوفر في حزمة QFN

andnbsp;

التطبيقات

andbull; تطبيقات بطاريات ليثيوم أيون المزدوجة

andbull; معدات القياس الصناعية

andbull; كاميرات DSC وكاميرات الفيديو

andbull; أجهزة الكمبيوتر المحمولة

andbull; أجهزة الكمبيوتر الشخصية فائقة التنقل وأجهزة الإنترنت المحمولة

andbull; منتجات طبية شخصية

andnbsp;

الوصف

TPS6307x هو محول رافع/خافض عالي الكفاءة وذو تيار هادئ منخفض مناسب للتطبيقات التي يمكن أن يكون فيها جهد الإدخال أعلى أو أقل من جهد الخرج. يمكن أن يصل تيارات الخرج إلى 2 أمبير في وضع الرفع وفي وضع الخفض. يعتمد المحول الرافع/الخافض على وحدة تحكم تعديل عرض النبضة (PWM) ذات التردد الثابت باستخدام التصحيح المتزامن للحصول على أقصى كفاءة. عند انخفاض تيارات الحمل، يدخل المحول في وضع توفير الطاقة للحفاظ على كفاءة عالية على نطاق واسع من تيارات الحمل. يمكن تعطيل المحول لتقليل استنزاف البطارية. أثناء الإغلاق، يتم فصل الحمل عن البطارية. الجهاز متوفر في حزمة QFN بحجم 2.5 مم × 3 مم.

andnbsp;

معلومات

andnbsp;

الرسم

ميزتنا:الهواتف، أجهزة المساعد الرقمي الشخصي، أجهزة الكمبيوتر المحمولة

• منتجات عالية الجودة --- عروضنا جديدة وأصلية بنسبة 100%، ROHS
• سعر تنافسي --- قنوات شراء جيدة بسعر جيد.
• خدمة احترافية --- اختبار جودة صارم قبل الشحن، وخدمة ما بعد البيع مثالية بعد الشراء.
• مخزون كافٍ --- بدعم من فريق الشراء القوي لدينا،
• تسليم سريع --- سنقوم بشحن البضائع في غضون 1-3 أيام عمل بعد تأكيد الدفع.

andnbsp;

تأكد من تلبية احتياجاتك لجميع أنواع المكونات.^_^
