تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | STEP-UP ، خطوة الاتجاه | تكوين الإخراج: | إيجابية أو سلبية |
|---|---|---|---|
| طوبولوجيا: | باك ، تعزيز | نوع الإخراج: | قابل للتعديل |
| عدد المخرجات: | 1 | ||
| إبراز: | كوديك ستيريو ذو الطاقة المنخفضة للغاية,واجهة الصوت القابلة للبرمجة,بطارية محسّنة Hi-Fi CODEC,Programmable Audio Interface IC,Battery-Optimized Hi-Fi CODEC |
||

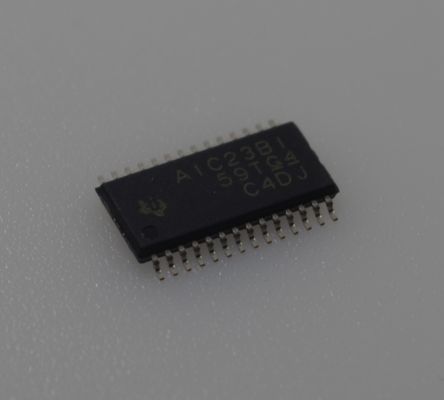

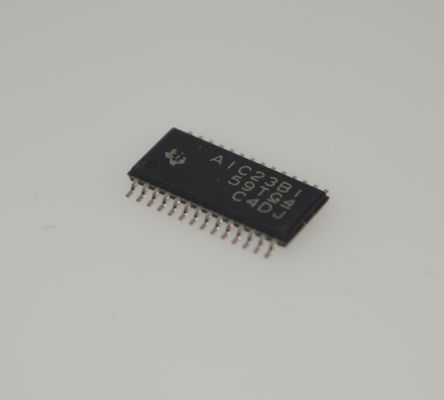

TLV320AIC23BIPWR مُرمِّز صوت ستيريو منخفض الطاقة للغاية مع مُضخّم HP مُدمج وواجهة صوت مرنة وقابلة للبرمجة لتطبيقات Hi-Fi المحمولة/المُحسّنة للبطارية
andnbsp;
الميزات
andbull; مُرمِّز صوت ستيريو عالي الأداء
andnbsp; andminus; 90 ديسيبل SNR مُحوِّل تناظري إلى رقمي (ADC) متعدد البتات سيجما-دلتا (مرجح A عند 48 كيلو هرتز)
andnbsp; andminus; 100 ديسيبل SNR مُحوِّل رقمي إلى تناظري (DAC) متعدد البتات سيجما-دلتا (مرجح A عند 48 كيلو هرتز)
andnbsp; andminus; 1.42 فولت andndash; 3.6 فولت إمداد رقمي أساسي: متوافق مع فولتية نواة DSP TI C54x
andnbsp; andminus; 2.7 فولت andndash; 3.6 فولت إمداد المخزن المؤقت والتناظري: متوافق مع كل من فولتية المخزن المؤقت DSP TI C54x
andnbsp; andminus; دعم تردد أخذ العينات 8 كيلو هرتز andndash; 96 كيلو هرتز
andbull; التحكم في البرنامج عبر منفذ تسلسلي متعدد البروتوكولات متوافق مع TI McBSP
andnbsp; andminus; بروتوكولات المنفذ التسلسلي المتوافقة مع سلكين ومتوافقة مع SPI
andnbsp; andminus; واجهة بلا غراء إلى TI McBSPs
andbull; إدخال/إخراج بيانات الصوت عبر واجهة صوت قابلة للبرمجة متوافقة مع TI McBSP
andnbsp; andminus; واجهة متوافقة مع I2S تتطلب McBSP واحد فقط لكل من ADC و DAC
andnbsp; andminus; عمليات نقل البيانات القياسية I2S أو MSB أو LSB المبررة
andnbsp; andminus; أطوال الكلمات 16/20/24/32 بت
andnbsp; andminus; إمكانية توقيت الصوت الرئيسي/التابع المُحسّنة لـ TI DSPs (250/272 fs)، وضع USB
andnbsp; andminus; دعم رئيسي/تابع قياسي للصناعة مُقدم أيضًا (256/384 fs)، الوضع العادي
andnbsp; andminus; واجهة بلا غراء إلى TI McBSPs
andbull; حل متكامل لتحيز وتخزين الميكروفون الكهربائي
andnbsp; andminus; دبوس MICBIAS منخفض الضوضاء عند 3/4 AVDD لتحيز كبسولات Electret
andnbsp; andminus; مُضخّم مُخزن مؤقت مُدمج مع كسب ثابت قابل للضبط من 1 إلى 5
andnbsp; andminus; كسب مُخزن مؤقت إضافي قابل للتحديد بواسطة سجل التحكم يبلغ 0 ديسيبل أو 20 ديسيبل
andbull; مدخلات خط ستيريو
andnbsp; andminus; مُضخّم كسب قابل للبرمجة مُدمج
andnbsp; andminus; مسار تجاوز تناظري للمُرمِّز
andbull; إدخال مُضاعف ADC لمدخلات خط ستيريو والميكروفون
andbull; مخرجات خط ستيريو
andnbsp; andminus; خلاط ستيريو تناظري لـ DAC ومسار تجاوز تناظري
andbull; التحكم في مستوى الصوت مع كتم الصوت في الإدخال والإخراج
andbull; مُضخّم سماعة رأس خطي عالي الكفاءة
andnbsp; andminus; 30 ميلي واط في 32 Ω من جهد إمداد تناظري 3.3 فولت
andbull; إدارة طاقة مرنة تحت التحكم الكامل في البرنامج
andnbsp; andminus; استهلاك طاقة 23 ميلي واط أثناء وضع التشغيل
andnbsp; andminus; استهلاك طاقة الاستعداد <150 andmicro;W
andnbsp; andminus; استهلاك طاقة الإيقاف <15 andmicro;W
andbull; أصغر حزمة في الصناعة: 32 سنًا TI MicroStar Juniorandtrade; الملكية
andnbsp; andminus; مساحة إجمالية للوحة 25 مم2
andnbsp; andminus; يتوفر أيضًا 28 سنًا TSSOP (مساحة إجمالية للوحة 62 مم2)
andbull; مناسب بشكل مثالي لمشغلات ومسجلات الصوت ذات الحالة الصلبة المحمولة
andnbsp;
التطبيقات
صوت
السيارات
النطاق العريض
رقمي
التحكم
عسكري
بصري
الشبكات
الأمن
الهاتف
الفيديو والتصوير
لاسلكي
andnbsp;
الوصف
إن TLV320AIC23BIPWR عبارة عن شريحة مُرمِّز صوت قوية ومُدمجة للغاية. مزاياه الأساسية هي:
1: جودة صوت عالية: يوفر SNR الذي يزيد عن 90 ديسيبل إشارات صوتية نظيفة جدًا.
2: استهلاك منخفض للطاقة: طاقة تشغيل بمستوى الميلي واط وطاقة استعداد بمستوى الميكرو واط، مثالية للأجهزة المحمولة.
3: تكامل عالي: يدمج ADCs و DACs ومُضخّم سماعة رأس وواجهات متعددة، مما يقلل بشكل كبير من عدد المكونات الخارجية.
4: المرونة: يدعم تنسيقات بيانات صوت متعددة وواجهات تحكم، مما يسهل توصيله بشرائح مضيفة مختلفة.
5: حجم صغير: توفر حزمة TSSOP مساحة PCB.
andnbsp;
معلومات
|
الفئة
|
andnbsp;
|
|
|
الشركة المصنعة
|
Texas Instruments
|
andnbsp;
|
|
السلسلة
|
-
|
andnbsp;
|
|

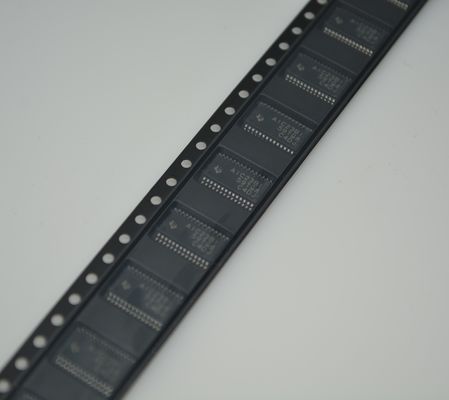

التعبئة والتغليف
|
شريط وبكرة (TR)
شريط مقطوع (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
حالة الجزء
|
قديم
|
andnbsp;
|
|
النوع
|
صوت ستيريو
|
andnbsp;
|
|
واجهة البيانات
|
تسلسلي
|
andnbsp;
|
|
الدقة (بت)
|
16 بت، 20 بت، 24 بت، 32 بت
|
andnbsp;
|
|
عدد ADCs / DACs
|
2 / 2
|
andnbsp;
|
|
سيجما دلتا
|
نعم
|
andnbsp;
|
|
نسبة الإشارة إلى الضوضاء، ADCs / DACs (ديسيبل) نموذجي
|
90 / 100
|
andnbsp;
|
|
النطاق الديناميكي، ADCs / DACs (ديسيبل) نموذجي
|
90 / 90
|
andnbsp;
|
|
الجهد - الإمداد، تناظري
|
2.7 فولت ~ 3.6 فولت
|
andnbsp;
|
|
الجهد - الإمداد، رقمي
|
1.42 فولت ~ 3.6 فولت
|
andnbsp;
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 85 درجة مئوية
|
andnbsp;
|
|
نوع التركيب
|
تركيب سطحي
|
andnbsp;
|
|

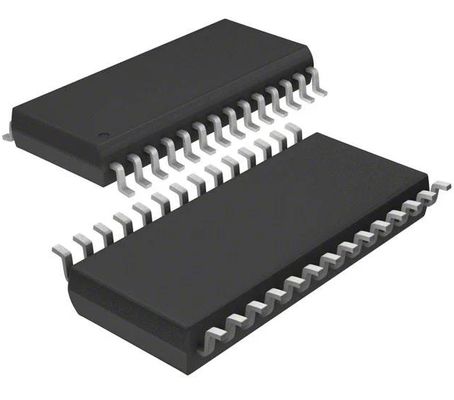

الحزمة / العلبة
|
28-TSSOP (0.173", عرض 4.40 مم)
|
andnbsp;
|
|
حزمة جهاز المورد
|
28-TSSOP
|
andnbsp;
|
|
رقم المنتج الأساسي
|
andnbsp;
الرسم
