SN74LVC1T45DBVR مترجم مستوى الجهد ذو إمدادات مزدوجة واحد البيت مع التحكم التلقائي في الاتجاه 1.65 فولت إلى 5.5 فولت سرعة عالية طاقة منخفضة حزمة صغيرة ودراجة خروج 32mA

SN74LVC1T45DBVR مترجم مستوى الجهد الكهربائي أحادي البت ثنائي الإمداد مع التحكم التلقائي في الاتجاه من 1.65 فولت إلى 5.5 فولت حزمة صغيرة عالية السرعة منخفضة الطاقة وقيادة خرج 32mA

الميزات

• تتجاوز حماية ESD JESD 22:

  – نموذج جسم الإنسان 2000 فولت (A114-A)

  – نموذج الآلة 200 فولت (A115-A)

  – نموذج الجهاز المشحون 1000 فولت (C101)

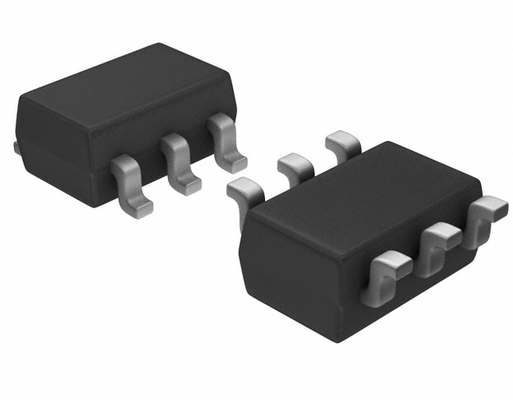

• متوفر في حزمة Texas Instruments NanoFree™

• تصميم السكك الحديدية المزدوجة القابل للتكوين بالكامل يسمح لكل منفذ بالعمل على نطاق إمداد الطاقة الكامل من 1.65 فولت إلى 5.5 فولت

• ميزة عزل VCC – إذا كان أي من مدخلات VCC عند GND ، فإن كلا المنفذين في حالة المعاوقة العالية

• دائرة إدخال DIR المشار إليها VCCA

• استهلاك منخفض للطاقة ، 4µA كحد أقصى ICC

• ±24mA قيادة الإخراج عند 3.3 فولت

• يدعم Ioff تشغيل وضع إيقاف التشغيل الجزئي

• معدلات البيانات القصوى

  – 420 ميجابت في الثانية (ترجمة 3.3 فولت إلى 5 فولت)

  – 210 ميجابت في الثانية (ترجمة إلى 3.3 فولت)

  – 140 ميجابت في الثانية (ترجمة إلى 2.5 فولت)

  – 75 ميجابت في الثانية (ترجمة إلى 1.8 فولت)

• يتجاوز أداء الإغلاق 100mA لكل JESD 78 ، الفئة الثانية

التطبيقات

• الإلكترونيات الشخصية

• صناعي

• مؤسسة

• اتصالات

الوصف

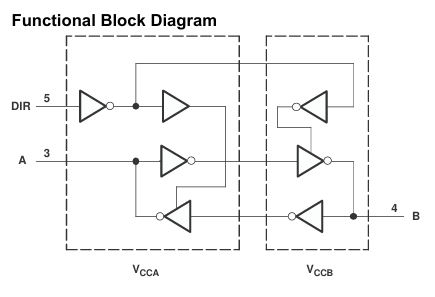

يستخدم جهاز الإرسال والاستقبال أحادي البت غير العاكس مسارات إمداد طاقة قابلة للتكوين منفصلة. تم تصميم المنفذ A لتتبع VCCA. يقبل VCCA أي جهد إمداد من 1.65 فولت إلى 5.5 فولت. تم تصميم المنفذ B لتتبع VCCB. يقبل VCCB أي جهد إمداد من 1.65 فولت إلى 5.5 فولت. يسمح هذا بالترجمة ثنائية الاتجاه عالمية الجهد المنخفض بين أي من عقد الجهد 1.8 فولت و 2.5 فولت و 3.3 فولت و 5 فولت. تم تصميم SN74LVC1T45 للاتصال غير المتزامن بين ناقلي بيانات. تعمل المستويات المنطقية لإدخال التحكم في الاتجاه (DIR) على تنشيط إما مخرجات المنفذ B أو مخرجات المنفذ A. يرسل الجهاز بيانات من الناقل A إلى الناقل B عندما يتم تنشيط مخرجات المنفذ B ومن الناقل B إلى الناقل A عندما يتم تنشيط مخرجات المنفذ A. تكون دارة الإدخال نشطة دائمًا على كل من المنفذين A و B ويجب أن يكون لها مستوى منطقي مرتفع أو منخفض لتجنب زيادة ICC و ICCZ.

تم تصميم SN74LVC1T45 بحيث يتم تشغيل إدخال DIR بواسطة VCCA. تم تحديد هذا الجهاز بالكامل لتطبيقات إيقاف التشغيل الجزئي باستخدام Ioff. تعمل دارة Ioff على تعطيل المخرجات ، مما يمنع التدفق الخلفي للتيار الضار عبر الجهاز عند إيقاف تشغيله. تم تصميم ميزة عزل VCC بحيث إذا كان أي من مدخلات VCC عند GND ، فإن كلا المنفذين في حالة المعاوقة العالية.

تعد تقنية حزمة NanoFree™ اختراقًا كبيرًا في مفاهيم تغليف IC ، باستخدام القالب كحزمة.

معلومات

الرسم
