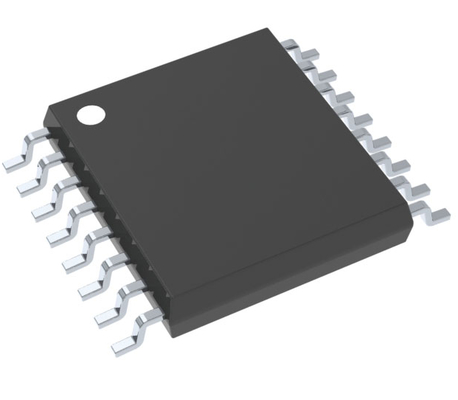

LM5574MTX 75V المدخل العريض 3A تحويل مستمر / ثابت متكامل 170mΩ MOSFET 50kHz-1MHz تعديل التردد حماية حرارية / UVLO / OCP -40 °C إلى +125 °C حزمة TSSOP-16

LM5574MTX محول تيار مستمر/تيار مستمر بتيار هابط بجهد إدخال واسع 75 فولت، 3 أمبير، مدمج 170 ملي أوم MOSFET، تردد قابل للتعديل 50 كيلو هرتز - 1 ميجاهرتز، حماية حرارية/UVLO/OCP، -40 درجة مئوية إلى +125 درجة مئوية، حزمة TSSOP-16

الميزات

• تم نقل جهاز السيارات إلى ورقة بيانات مستقلة (SNOSB22 MOSFET مدمج 75 فولت، 750 ملي أوم N-channel

• نطاق جهد إدخال واسع جدًا من 6 فولت إلى 75 فولت

• جهد خرج قابل للتعديل يصل إلى 1.225 فولت

• دقة مرجعية للتغذية الراجعة بنسبة 1.5%

• تردد تشغيل قابل للتعديل بين 50 كيلو هرتز و 500 كيلو هرتز باستخدام مقاوم واحد

• مزامنة تردد وحدة التحكم أو الأجهزة الطرفية

• بدء تشغيل سلس قابل للتعديل

• بنية تحكم في وضع التيار المحاكي

• مضخم خطأ عريض النطاق

• حماية مدمجة

التطبيقات

• صناعي

الوصف

LM5574 هو منظم خفض سهل الاستخدام يسمح لمهندسي التصميم بتصميم وتحسين مصدر طاقة قوي باستخدام الحد الأدنى من مجموعة المكونات. يعمل LM5574 بنطاق جهد إدخال من 6 فولت إلى 75 فولت، ويوفر 0.5 أمبير من تيار الخرج المستمر مع MOSFET N-Channel مدمج 750 ملي أوم. يستخدم المنظم بنية وضع التيار المحاكي، والتي توفر تنظيمًا خطيًا متأصلًا، واستجابة عابرة للحمل ضيقة، وسهولة تعويض الحلقة دون القيود المعتادة لدورات العمل المنخفضة المرتبطة بمنظمات وضع التيار. تردد التشغيل قابل للتعديل من 50 كيلو هرتز إلى 500 كيلو هرتز للسماح بتحسين الحجم والكفاءة. لتقليل التداخل الكهرومغناطيسي، تتيح دبوس مزامنة التردد لأجهزة IC المتعددة من عائلة LM(2)557x المزامنة الذاتية أو المزامنة مع ساعة خارجية. يضمن LM5574 المتانة من خلال الحد من التيار دورة بدورة، وحماية ماس كهربائي، والإغلاق الحراري، والإغلاق عن بعد. الجهاز متوفر في حزمة TSSOP ذات 16 سنًا. يتم دعم LM5574 من خلال المجموعة الكاملة من أدوات تصميم WEBENCH عبر الإنترنت.

معلومات

الرسم
