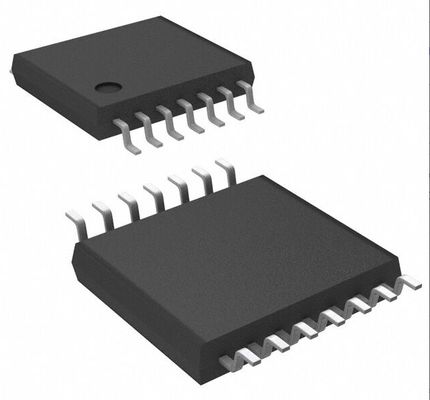

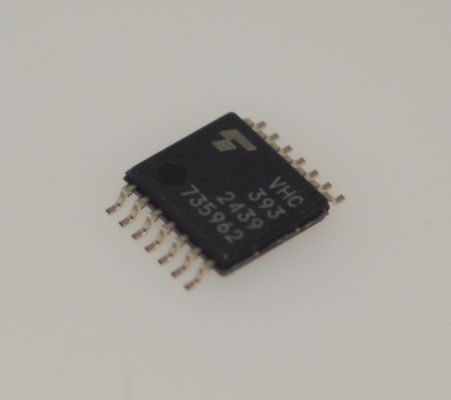

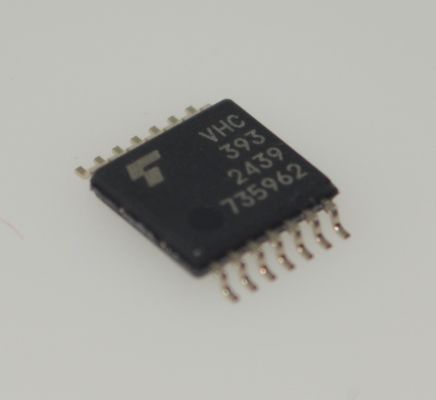

74VHC393FT عداد ثنائي مزدوج 4-بيت مع 2-5.5 فولت التشغيل إعادة ضبط غير متزامنة 5.5 فولت-تسامح المدخلات 8mA محرك الإخراج مقاومة الضوضاء العالية وحزمة TSSOP-14

74VHC393FT عداد ثنائي 4 بت مع تشغيل 2-5.5 فولت إعادة تعيين غير متزامن 5.5 فولت مدخلات متسامحة محرك إخراج 8mA مناعة عالية للضوضاء وحزمة TSSOP-14

وnbsp;

الميزاتوnbsp;

AEC-Q100 (Rev. H) (ملاحظة 1)

نطاق درجة حرارة التشغيل الواسع: Topr = -40 إلى 125 درجة مئوية

سرعة عالية: fMAX = 170 ميجاهرتز (نموذجي) عند VCC = 5.0 فولت

تبديد منخفض للطاقة: ICC = 4.0 ميكرو أمبير (كحد أقصى) عند Ta = 25 درجة مئوية

مناعة عالية للضوضاء: VNIH = VNIL = 28٪ VCC (دقيقة)

يتم توفير حماية إيقاف التشغيل على جميع المدخلات.

تأخيرات انتشار متوازنة: tPLH وasymp; tPHL

نطاق جهد التشغيل الواسع: VCC(opr) = 2.0 فولت إلى 5.5 فولت

ضوضاء منخفضة: VOLP = 0.8 فولت (كحد أقصى)

دبوس ومتوافق مع الوظائف مع سلسلة 74 (74AC/HC/AHC وما إلى ذلك) من النوع 393.

وnbsp;

التطبيقات

1. تقسيم التردد الرقمي وأنظمة العد
مع بنيته المزدوجة لعداد التموج الثنائي 4 بت ووظيفة إعادة الضبط غير المتزامنة، فهي مناسبة لـ:

• دوائر تقسيم تردد الساعة (تقسيم ساعات عالية التردد إلى إشارات تحكم منخفضة التردد)

• عدادات الأحداث (عد خط الإنتاج الصناعي، قياس السرعة)

• توليد التردد الأساسي للمؤقتات (تمكين التحكم الدقيق في التوقيت باستخدام MCUs)

2. الأجهزة الإلكترونية الاستهلاكية والأجهزة المحمولة
دعم الجهد العريض 2-5.5 فولت و خصائص الطاقة المنخفضة تجعلها مثالية لـ:

• أجهزة المنزل الذكي لعد دورة حالة التشغيل (على سبيل المثال، التحكم في مفتاح التوقيت)

• إلكترونيات الألعاب لتوليد تسلسل تأثيرات الضوء/الصوت (التحكم في نمط وميض LED)

• أجهزة التحكم عن بعد لإحصائيات ضغط الأزرار والعد الاحتياطي منخفض الطاقة

3. التحكم الصناعي والأتمتة
مناعة عالية للضوضاء و محرك إخراج 8mA يدعم البيئات القاسية:

• أنظمة PLC لتقسيم تردد إشارة النبض والتحكم في الخطوة

• مشفر المحرك تقسيم تردد الإشارة (تقليل حمل عد MCU)

• إشارة المستشعر عد التراكم (مستشعرات التدفق، اكتشاف الإزاحة)

4. تصميم الاتصالات والواجهة
مدخلات متسامحة 5.5 فولت تدعم الأنظمة متعددة الجهد:

• واجهات UART/I2C لتوليد تقسيم تردد معدل الباود

• أنظمة اكتساب البيانات للتحكم في 分级 تردد أخذ العينات

• أجهزة العرض لتقسيم تردد المسح (التحكم في تحديث مصفوفة LED)

وnbsp;

الوصف

74VHC393FT عبارة عن عداد ثنائي 4 بت CMOS عالي السرعة متقدم مصنوع بتقنية C2MOS ذات البوابة السيليكونية.

إنه يحقق تشغيلًا عالي السرعة مشابهًا لـ Bipolar Schottky TTL المكافئ مع الحفاظ على تبديد الطاقة المنخفضة لـ CMOS.

يحتوي على دائرتين عد مستقلتين في حزمة واحدة، بحيث يمكن تحقيق العد أو تقسيم التردد لثمانية بتات ثنائية باستخدام IC واحد.

يغير هذا الجهاز الحالة عند الانتقال السلبي لنبضة CK. يمكن إعادة ضبط العداد على andquot;0andquot; (QA إلى QD = andquot;Landquot;) بواسطة مستوى مرتفع عند إدخال CLR بغض النظر عن المدخلات الأخرى.

تضمن دائرة حماية الإدخال أنه يمكن تطبيق 0 إلى 5.5 فولت على دبابيس الإدخال بغض النظر عن جهد الإمداد. يمكن استخدام هذا الجهاز للتفاعل بين أنظمة 5 فولت إلى 3 فولت ونظامي إمداد مثل النسخ الاحتياطي للبطارية.

تمنع هذه الدائرة تدمير الجهاز بسبب عدم تطابق جهد الإمداد والمدخلات.

وnbsp;

معلومات

وnbsp;

الرسم
