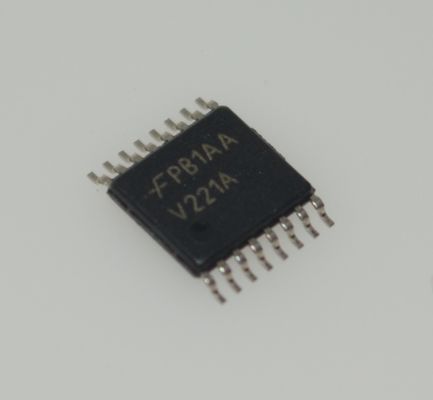

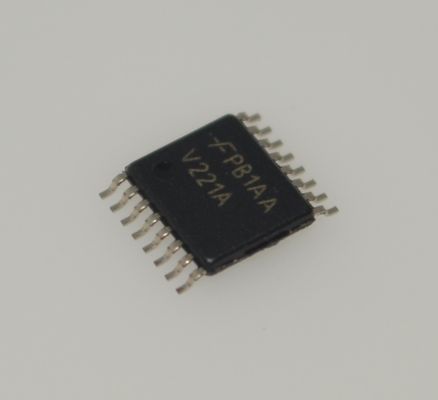

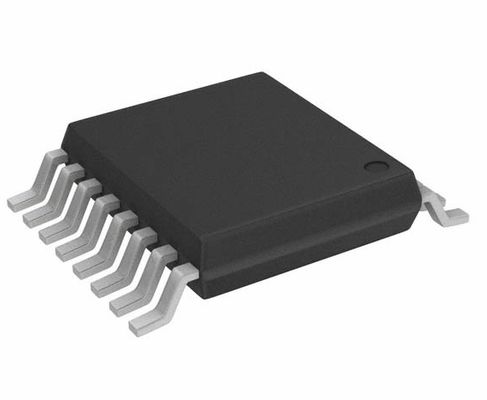

74VHC221AMTCX مزدوج الاهتزاز المتزايد المستقر مع 2-5.5 فولت التشغيل 5.5 فولت - مدخلات متسامحة 25mA محرك الخروج < 10ns وظيفة إعادة ضبط عرض النبض استهلاك طاقة منخفض وحزمة TSSOP-16

74VHC221AMTCX هزاز متعدد أحادي الاستقرار مزدوج مع تشغيل 2-5.5 فولت، مدخلات متسامحة 5.5 فولت، محرك إخراج 25 مللي أمبير، وظيفة إعادة ضبط عرض النبض 10ns، استهلاك منخفض للطاقة وحزمة TSSOP-16

ونبسب؛

سمات

■ السرعة العالية: t PD = 8.1ns (النوع) عند V CC = 5V

■ تبديد الطاقة المنخفضة: I CC = 4andmicro;A (الحد الأقصى) عند TA = 25anddeg;C

■ الحالة النشطة: I CC = 600andmicro;A (الحد الأقصى) عند TA = 25anddeg;C

■ مناعة عالية الضوضاء: V NIH = V NIL = 28% V CC (الحد الأدنى)

■ يتم توفير الحماية من انقطاع التيار الكهربائي على جميع المدخلات

■ دبوس ووظيفة متوافقة مع 74HC221A

ونبسب؛

التطبيقات

1. التوقيت الدقيق وamp؛ التحكم بالنبض
معandlt;10ns دقة عرض النبضووظيفة إعادة الضبطوهي مناسبة للسيناريوهات التي تتطلب التحكم الدقيق في التوقيت:

• الأتمتة الصناعيةتسلسل عمل الآلات (على سبيل المثال، مزامنة الذراع الآلية)

• دوائر توليد النبض وقياس الوقت فيأنظمة تحديد المدى بالليزر

• توليد إشارة الزناد لالمعدات الطبية(على سبيل المثال، أجهزة الموجات فوق الصوتية)

2. الاتصالات وamp؛ معالجة الإشارات الرقمية
قدرة محرك عالية الإخراج 25 مللي أمبيرومدخلات متسامحة 5.5 فولتدعم تكييف الإشارة متوسطة إلى عالية السرعة:

• استعادة الساعة وإعادة تشكيل الإشارةمعدات اتصالات الألياف الضوئية

• توليد نبض تزامن الإطارمفاتيح الشبكة

• التحكم في عينة الإشارة التناظرية والاحتفاظ بهاأنظمة الحصول على البيانات

3. إلكترونيات السيارات وamp؛ تطبيقات البيئة القاسية
نطاق جهد تشغيل واسع 2-5.5 فولتوقدرة قوية ضد التدخل(ملاحظة: يتطلب تأكيد المعلمة) اجعله مناسبًا لـ:

• معالجة تأخير الإشارة فيأنظمة رادار السيارات

• توليد نبض الكشف عن الخطأ فيوحدات التحكم في المحرك (ECUs)

• دوائر تأخير الحماية من الأخطاءأنظمة إدارة البطارية (BMS)

4. الالكترونيات الاستهلاكية وamp؛ إدارة الطاقة
انخفاض استهلاك الطاقةوحزمة TSSOP-16 المدمجةتلبية متطلبات الأجهزة المحمولة:

• توليد إشارة PWMأنظمة التحكم في الطيران بدون طيار

• تعديل نبض التحكم في الإضاءة الخلفيةالساعات الذكية

• تأخير الحماية من التيار الزائد يؤدي إلى الدخولأجهزة الشحن السريع

ونبسب؛

وصف

VHC221A عبارة عن هزاز متعدد CMOS أحادي الاستقرار عالي السرعة ومتطور تم تصنيعه باستخدام تقنية CMOS بوابة السيليكون. إنه يحقق عملية عالية السرعة مماثلة لما يعادل Bipolar Schottky TTL مع الحفاظ على تبديد الطاقة المنخفض CMOS. يتميز كل هزاز متعدد بمدخلات انتقالية سالبة، A، وإيجابية، B، ويمكن استخدام أي منهما كمدخل منع. تم أيضًا تضمين إدخال واضح يؤدي إلى إعادة ضبط اللقطة الواحدة عند التقاطها بشكل منخفض. يمكن تشغيل VHC221A عند الانتقال الإيجابي للشفافية بينما يتم الاحتفاظ بـ A منخفضًا وB مرتفعًا. إن VHC221A غير قابل لإعادة التشغيل، وبالتالي لا يمكن إعادة تشغيله حتى تنتهي مهلة نبض الخرج. يتم تحديد عرض نبضة الخرج بالمعادلة:

PW = (Rx)(Cx)

أين،

PW بالثواني، R بالأوم، و C بالفاراد.

حدود R x وC x هي:

مكثف خارجي Cx: لا يوجد حد

المقاومات الخارجية، R x : V CC = 2.0V، 5k Ω Min.

ونبسب؛ ونبسب؛ ونبسب؛ ونبسب؛ ونبسب؛ ونبسب؛ ونبسب؛ ونبسب؛ ونبسب؛ ونبسب؛ ونبسب؛ ونبسب؛ ونبسب؛ ونبسب؛ ونبسب؛ ونبسب؛ ونبسب؛ ونبسب؛ ونبسب؛ V CC وgt; 3.0 فولت، 1 كيلو أوم دقيقة

ونبسب؛

معلومة

ونبسب؛

رسم
