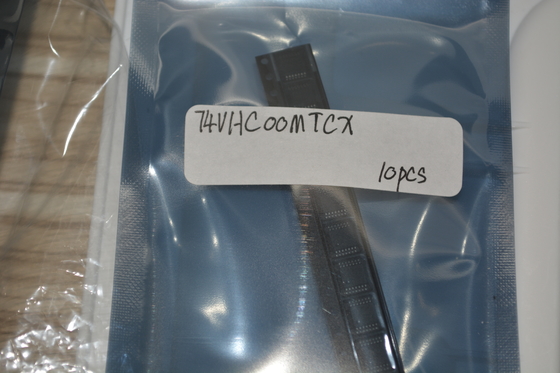

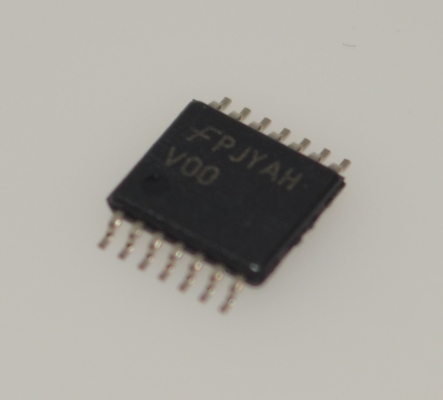

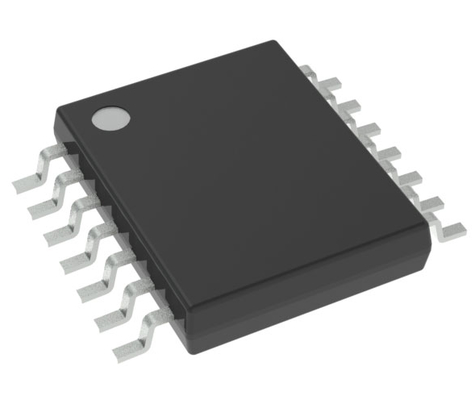

74VHC00MTCX 2-5.5V بوابة NAND رباعية 2-داخل مع تكنولوجيا CMOS عالية السرعة 5.5V متسامحة 8mA محرك الإخراج ضوضاء منخفضة <10ns تأخير وتعبئة صغيرة TSSOP-14

74VHC00MTCX بوابة NAND رباعية الإدخال 2-5.5 فولت بتقنية CMOS عالية السرعة متسامحة مع 5.5 فولت، محرك إخراج 8mA، ضوضاء منخفضة، تأخير أقل من 10 نانوثانية، وتغليف TSSOP-14 مضغوط

تأكد من تلبية حاجتك لجميع أنواع المكونات.

-

 سرعة عالية: tPD = 3.7 نانوثانية (نموذجي) عند TA = 25 درجة مئوية

 حصانة عالية للضوضاء: VNIH = VNIL = 28% VCC (الحد الأدنى)

 يتم توفير حماية إيقاف التشغيل على جميع المدخلات

 ضوضاء منخفضة: VOLP = 0.8 فولت (الحد الأقصى)

 تبديد منخفض للطاقة: ICC = 2 ميكرو أمبير (الحد الأقصى) عند TA = 25 درجة مئوية

 متوافق مع الدبوس والوظيفة مع 74HC00

 خالٍ من الرصاص، خالٍ من الهالوجين/خالٍ من BFR ومتوافق مع RoHS

تأكد من تلبية حاجتك لجميع أنواع المكونات.

التطبيقات

1. المنطق الرقمي العام والتحكم في النظام

بفضلنطاق جهد التشغيل الواسع 2-5.5 فولتوتسامح الإدخال 5.5 فولت، فهو مناسب لواجهات المنطق في الأنظمة متعددة الجهد:

• تحويل المستوى وتكييف الإشارة بينوحدات التحكم الدقيقة (MCUs)والرقائق الطرفية

• دوائر بوابة المنطق العامة فيلوحات التحكم الصناعية(مثل التحكم في البدء/الإيقاف، التشابك الإشاري)

• كشف الحالة والتحكم في التمكين فيوحدات إدارة الطاقة

2. الأجهزة الإلكترونية الاستهلاكية والأجهزة التي تعمل بالبطارية
تقنية CMOS منخفضة الطاقةوالقدرة على التكيف مع الجهد الواسعتجعلها مثالية للأجهزة المحمولة:

• أجهزة المنزل الذكي(معالجة إشارات المستشعر، اكتشاف الأزرار)

• نواة التحكم المنطقي لـأجهزة التحكم عن بعدوالألعاب والمنتجات الإلكترونية الصغيرة

• حماية الواجهة وتشكيل الإشارة لـالأجهزة التي تعمل بمنفذ USB(متوافقة مع أنظمة 3.3 فولت/5 فولت)

3. إلكترونيات السيارات والأتمتة الصناعية
حصانة قوية للضوضاءونطاق درجة حرارة التشغيل من -40 درجة مئوية إلى 125 درجة مئوية(ملاحظة: يتطلب التحقق من مواصفات الجهاز) تدعم البيئات القاسية:

• عمليات منطقية بسيطة فيأنظمة التحكم في المركبات(مثل وحدات التحكم في النوافذ/المصابيح)

• معالجة إشارات الإدخال/الإخراج والمنطق المساعد للدائرة المعزولة فيوحدات PLC

• دوائر توليد النبضات وإشارة الحالة فيالأجهزة

4. الاتصالات والبنية التحتية الإلكترونية
تأخير الانتشار أقل من 10 نانوثانيةيلبي احتياجات الاتصال متوسطة إلى منخفضة السرعة:

• تحويل المنطق الإشاري لـواجهات RS-232/485

• التحكم في ضوء المؤشر ومنطق إعادة الضبط فيمعدات الشبكات(أجهزة التوجيه والمفاتيح)

• تقسيم الساعةودوائر تعديل النبضات البسيطة

تأكد من تلبية حاجتك لجميع أنواع المكونات.

VHC00 عبارة عن بوابة NAND متقدمة عالية السرعة ذات إدخالين مصنوعة بتقنية CMOS ببوابة السيليكون. إنها تحقق تشغيلًا عالي السرعة مشابهًا لـ Bipolar Schottky TTL المكافئ مع الحفاظ على تبديد الطاقة المنخفض لـ CMOS.

تتكون الدائرة الداخلية من 3 مراحل، بما في ذلك إخراج المخزن المؤقت، مما يوفر حصانة عالية للضوضاء وإخراجًا مستقرًا. تضمن دائرة حماية الإدخال أنه يمكن تطبيق 0 فولت إلى 5.5 فولت على دبابيس الإدخال بغض النظر عن جهد الإمداد. يمكن استخدام هذا الجهاز للتفاعل مع أنظمة 5 فولت إلى 3 فولت ونظامي إمداد مثل النسخ الاحتياطي للبطارية. تمنع هذه الدائرة تلف الجهاز بسبب عدم تطابق جهود الإمداد والإدخال.
