تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | STEP-UP ، خطوة الاتجاه | تكوين الإخراج: | إيجابية أو سلبية |
|---|---|---|---|
| طوبولوجيا: | باك ، تعزيز | نوع الإخراج: | قابل للتعديل |
| عدد المخرجات: | 1 | ||
| إبراز: | 74VCX00MTCX NAND بوابة IC,بوابة NAND رباعية ذات مدخلين TSSOP-14,3.6 فولت متسامح مع NAND Gate IC,Quad 2-input NAND gate TSSOP-14,3.6V tolerant NAND gate IC |
||

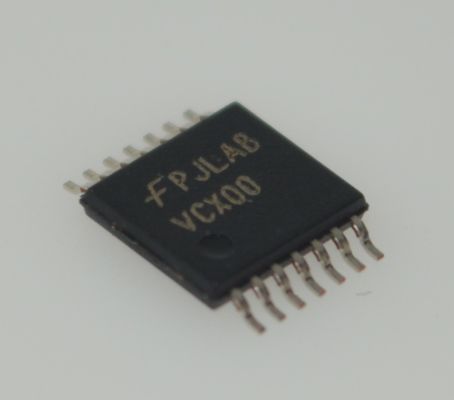

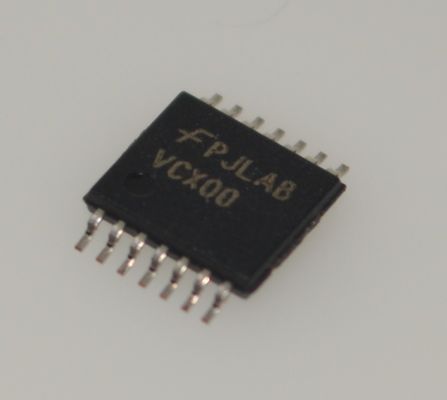

74VCX00MTCX 2.3-3.6 فولت رباعي 2-مدخل بوابة NAND مع مدخلات/مخرجات متسامحة 3.6 فولت، محرك إخراج متوازن 100mA، منخفض جدًا<2.5ns تأخير في حزمة TSSOP-14 الصغيرة
andnbsp;
الجهد - الإمداد
1.2 فولت إلى 3.6 فولت تشغيل إمداد Vcc
مدخلات ومخرجات متسامحة 3.6 فولت
tPD
- 2.8ns كحد أقصى. لـ 3.0 فولت إلى 3.6 فولت Vcc
مدخلات ومخرجات عالية المعاوقة عند إيقاف التشغيل
محرك ثابت (loH/loL)
- +24mA @ 3.0V Vcc
يستخدم دوائر تقليل الضوضاء/EMl الخاصة
يتجاوز أداء Latchup شروط JEDEC 78
أداء ESD:
- نموذج جسم الإنسان>2000 فولت
- نموذج الجهاز>250 فولت
حزمة DQFN بدون رصاص
andnbsp;
التطبيقات
1. أنظمة رقمية عالية الأداء ومعالجة البيانات:
معتأخير انتشار منخفض جدًا (<2.5ns)3. معدات الاتصالات والشبكات:قدرة محرك إخراج عالية (100mA)، فهي مثالية لـ:
توجيه البيانات عالي السرعة3. معدات الاتصالات والشبكات:تبديل الإشارات
فك تشفير العنوان3. معدات الاتصالات والشبكات:منطق التحكمحول وحدات المعالجة المركزية، FPGAs
تخزين بيانات الناقل3. معدات الاتصالات والشبكات:إدارة الواجهة
توزيع الساعة3. معدات الاتصالات والشبكات:دوائر تشكيل النبض2. الأجهزة المحمولة التي تعمل بالبطارية:
نطاق تشغيلها الواسع منخفض الجهد (2.3 فولت إلى 3.6 فولت)
ومدخلات متسامحة 3.6 فولت3. معدات الاتصالات والشبكات:الهواتف الذكيةو
الأجهزة اللوحية3. معدات الاتصالات والشبكات:أجهزة الكمبيوتر المحمولةو
أجهزة الكمبيوتر المحمولة فائقة الدقة3. معدات الاتصالات والشبكات:و
الأجهزة الطبية المحمولة3. معدات الاتصالات والشبكات:و
الأجهزة المحمولة باليد3. معدات الاتصالات والشبكات:منطق التحكم عالي السرعة
في الخوادم والموجهات والمفاتيح والمحطات الأساسية
ترجمة مستوى الجهدالسيناريوهات، حيث تتفاعل بسلاسة بين مستويات المنطق المختلفة منخفضة الجهد (على سبيل المثال، 3.3 فولت andharr; 2.5 فولت)
الوصفيحتوي VCX00 على أربع بوابات NAND ذات مدخلين. تم تصميم هذا المنتج لجهد منخفض (1.2 فولت إلى 3.6 فولت) تطبيقات Vcc مع توافق l/0 يصل إلى 3.6 فولت.
andnbsp;
تم تصنيع VCX00 بتقنية CMoS متقدمة لتحقيق تشغيل عالي السرعة مع الحفاظ على تبديد طاقة CMoS منخفض.
معلومات
الفئة
andnbsp;
الدوائر المتكاملة (ICs)
|
المنطق
|
andnbsp;
|
|
|
السلسلة
|
andnbsp;
|
|
|
التعبئة والتغليف
|
andnbsp;
|
|
|
حالة الجزء
|
نشط
|
andnbsp;
|
|
نوع المنطق
|
بوابة NAND
|
andnbsp;
|
|
عدد الدوائر
|
andnbsp;
|
|
|
عدد المدخلات
|
2
|
andnbsp;
|
|
الميزات
|
-
|
andnbsp;
|
|
الجهد - الإمداد
|
1.2 فولت ~ 3.6 فولت
|
andnbsp;
|
|
التيار - هادئ (الحد الأقصى)
|
20 andmicro;A
|
andnbsp;
|
|
التيار - الإخراج مرتفع، منخفض
|
24mA، 24mA
|
andnbsp;
|
|
مستوى المنطق المدخلات - منخفض
|
0.7 فولت ~ 0.8 فولت
|
andnbsp;
|
|
مستوى المنطق المدخلات - مرتفع
|
1.6 فولت ~ 2 فولت
|
andnbsp;
|
|
الحد الأقصى لتأخير الانتشار @ V، Max CL
|
2.8ns @ 3.3V، 30pF
|
andnbsp;
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 85 درجة مئوية
|
andnbsp;
|
|
نوع التركيب
|
التركيب السطحي
|
andnbsp;
|
|
حزمة جهاز المورد
|
14-TSSOP
|
andnbsp;
|
|

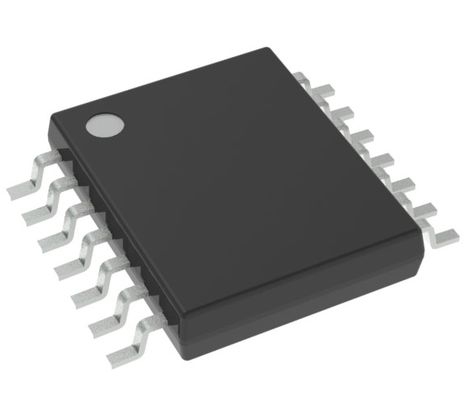

الحزمة / العلبة
|
14-TSSOP (0.173", عرض 4.40 مم)
|
andnbsp;
|
|
رقم المنتج الأساسي
|
74VCX00
|
andnbsp;
|
|
الرسم
|
andnbsp;
