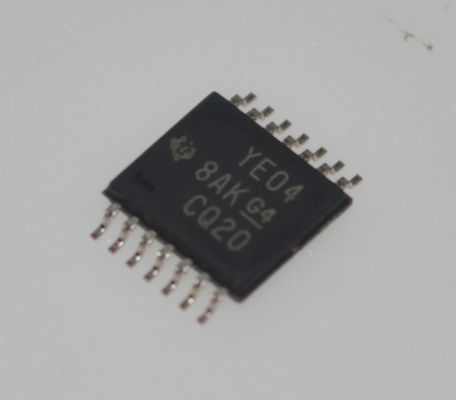

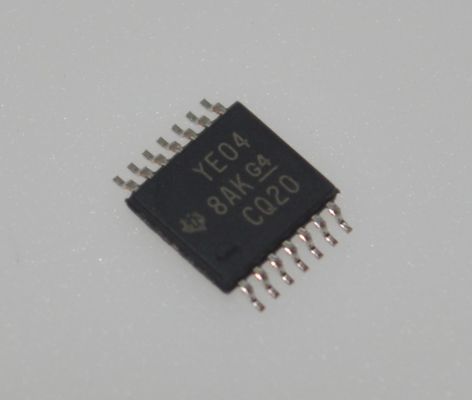

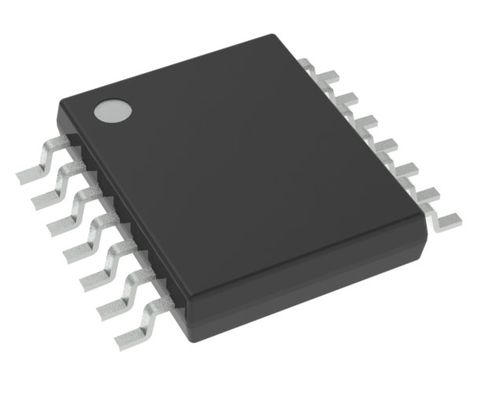

TXB0104PWR مترجم مستوى الجهد ثنائي الاتجاه 4 بت مع ميزات استشعار الاتجاه التلقائي 1.2 فولت إلى 3.6 فولت على منافذ A/B 2 فولت إلى 5.5 فولت على VCCA/B معدل بيانات مرتفع ولا يلزم تسلسل إمداد الطاقة

TXB0104PWR مترجم مستوى الجهد ثنائي الاتجاه 4 بت مع ميزات استشعار الاتجاه التلقائي 1.2 فولت إلى 3.6 فولت على منافذ A/B 2 فولت إلى 5.5 فولت على VCCA/B معدل بيانات مرتفع ولا يلزم تسلسل إمداد الطاقة

الميزات

• 1.2 فولت إلى 3.6 فولت على المنفذ A و 1.65 فولت إلى 5.5 فولت على المنفذ B (VCCA ≤ VCCB)

• ميزة عزل VCC: إذا كان أي من مدخلات VCC عند GND، فإن جميع المخرجات في حالة المعاوقة العالية

• دائرة إدخال تمكين الإخراج (OE) المشار إليها في VCCA

• استهلاك منخفض للطاقة، 5μA كحد أقصى ICC

• يدعم I OFF تشغيل وضع إيقاف التشغيل الجزئي

• يتجاوز أداء الإغلاق JESD 78، الفئة II

• تتجاوز حماية ESD JESD 22

  – المنفذ A:

    • 2500 فولت نموذج جسم الإنسان (A114-B)

    • 1500 فولت نموذج الجهاز المشحون (C101)

  – المنفذ B:

    • ±15kV نموذج جسم الإنسان (A114-B)

    • 1500 فولت نموذج الجهاز المشحون (C101)

التطبيقات

• سماعات الرأس

• الهواتف الذكية

• الأجهزة اللوحية

• أجهزة الكمبيوتر المكتبية

الوصف

يستخدم هذا المترجم غير العاكس TXB0104 4 بت مسارات إمداد طاقة قابلة للتكوين منفصلة. تم تصميم المنفذ A لتتبع VCCA. يقبل VCCA أي جهد إمداد من 1.2 فولت إلى 3.6 فولت. تم تصميم المنفذ B لتتبع VCCB. يقبل VCCB أي جهد إمداد من 1.65 فولت إلى 5.5 فولت. يسمح هذا بالترجمة ثنائية الاتجاه عالمية منخفضة الجهد بين أي من عقد الجهد 1.2 فولت و 1.5 فولت و 1.8 فولت و 2.5 فولت و 3.3 فولت و 5 فولت. يجب ألا يتجاوز VCCA VCCB.

عندما يكون إدخال OE منخفضًا، يتم وضع جميع المخرجات في حالة المعاوقة العالية. لضمان حالة المعاوقة العالية أثناء التشغيل أو إيقاف التشغيل، يجب ربط OE بـ GND من خلال مقاومة سحب لأسفل. تحدد قدرة مصدر التيار للمشغل الحد الأدنى لقيمة المقاوم.

تم تصميم جهاز TXB0104 بحيث يتم توفير دائرة إدخال OE بواسطة VCCA.

تم تحديد هذا الجهاز بالكامل لتطبيقات إيقاف التشغيل الجزئي باستخدام I OFF. تعمل دائرة I OFF على تعطيل المخرجات، مما يمنع التدفق الخلفي للتيار الضار عبر الجهاز عند إيقاف تشغيل الجهاز.

معلومات

الرسم
