تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | STEP-UP ، خطوة الاتجاه | تكوين الإخراج: | إيجابية أو سلبية |
|---|---|---|---|
| طوبولوجيا: | باك ، تعزيز | نوع الإخراج: | قابل للتعديل |
| عدد المخرجات: | 1 | ||
| إبراز: | دائرة متكاملة متعددة الإرسال/إزالة الإرسال بجهد منخفض 2:1,متعدد الإرسال/إزالة الإرسال SOT-23-6 مع حماية من التفريغ الكهروستاتيكي,متعدد الإرسال/إزالة الإرسال متسامح مع 5 فولت بسرعة 3.5 نانوثانية,SOT-23-6 Mux/Demux with ESD Protection,5V Tolerant Mux/Demux 3.5ns Speed |
||

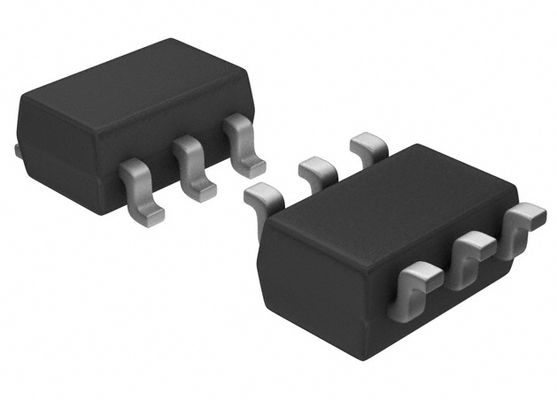

SN74LVC1G3157DBVR مفتاح/مزيل إرسال تناظري فردي بجهد منخفض 2:1 مع إدخال/إخراج متسامح مع 5 فولت، سرعة 3.5 نانوثانية، 10 ميكرو أمبير ICC، محرك 32 مللي أمبير، صغير SOT-23-6، نطاق واسع 1.65-5.5 فولت وحماية عالية من التفريغ الكهروستاتيكي
andnbsp;
الميزات
• تتجاوز حماية التفريغ الكهروستاتيكي معيار JESD 22
andnbsp; andndash; 2000 فولت نموذج جسم الإنسان (A114-A)
andnbsp; andndash; 1000 فولت نموذج الجهاز المشحون (C101)
• تشغيل VCC من 1.65 فولت إلى 5.5 فولت
• مؤهل للتشغيل عند 125 درجة مئوية
• تبديل محدد قبل التبديل
• معالجة الإشارات من السكة إلى السكة
• تردد التشغيل عادةً 340 ميجاهرتز في درجة حرارة الغرفة
• سرعة عالية، عادةً 0.5 نانوثانية (VCC = 3V، CL = 50pF)
• مقاومة منخفضة في حالة التشغيل، عادةً حوالي 6 أوم (VCC = 4.5V)
• يتجاوز أداء الإغلاق 100 مللي أمبير لكل JESD 78، الفئة II
andnbsp;
التطبيقات
• الأجهزة القابلة للارتداء والأجهزة المحمولة
• الحوسبة المحمولة
• إنترنت الأشياء (IoT)
• توجيه الإشارات الصوتية
• وحدة الراديو عن بعد
• المعدات الطبية المحمولة
• المراقبة
• أتمتة المنزل
• تعدد إرسال ناقل I2C/SPI/UART
• الشحن اللاسلكي
andnbsp;
الوصف
تم تصميم هذا المفتاح التناظري ذو القناة الواحدة والقطب الواحد والمزدوج الإرسال (SPDT) للتشغيل بجهد VCC من 1.65 فولت إلى 5.5 فولت.
يتعامل جهاز SN74LVC1G3157 مع كل من الإشارات التناظرية والرقمية. يسمح جهاز SN74LVC1G3157 بإرسال الإشارات التي يصل اتساعها إلى VCC (الذروة) في أي من الاتجاهين.
تشمل التطبيقات بوابة الإشارات، والتقطيع، والتعديل أو فك التشفير (المودم)، وتعدد إرسال الإشارات لأنظمة التحويل من التناظري إلى الرقمي ومن الرقمي إلى التناظري.
andnbsp;
معلومات
|
الفئة
|
andnbsp;
|
|
|
الشركة المصنعة
|
Texas Instruments
|
andnbsp;
|
|
السلسلة
|
andnbsp;
|
|
|

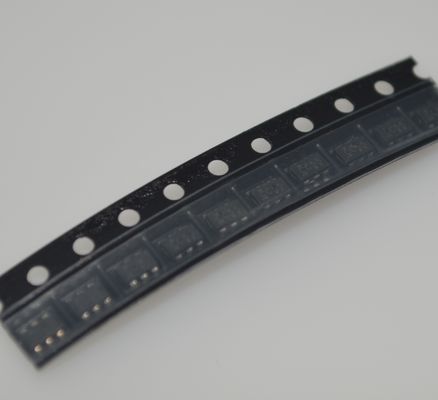

التعبئة والتغليف
|
شريط وبكرة (TR)
شريط مقطوع (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
حالة الجزء
|
نشط
|
andnbsp;
|
|
دائرة التبديل
|
SPDT
|
andnbsp;
|
|
دائرة الإرسال/فك الإرسال المتعدد
|
2:1
|
andnbsp;
|
|
عدد الدوائر
|
1
|
andnbsp;
|
|
مقاومة التشغيل (الحد الأقصى)
|
15 أوم
|
andnbsp;
|
|
مطابقة قناة إلى قناة (andDelta;Ron)
|
100 مللي أوم
|
andnbsp;
|
|
الجهد - الإمداد، فردي (V+)
|
1.65 فولت ~ 5.5 فولت
|
andnbsp;
|
|
الجهد - الإمداد، مزدوج (Vandplusmn;)
|
-
|
andnbsp;
|
|
وقت التبديل (Ton, Toff) (الحد الأقصى)
|
5.7 نانوثانية، 3.8 نانوثانية
|
andnbsp;
|
|
نطاق التردد -3 ديسيبل
|
340 ميجاهرتز
|
andnbsp;
|
|
حقن الشحنة
|
7 بيكو كولوم
|
andnbsp;
|
|
سعة القناة (CS(off), CD(off))
|
5.2 بيكو فاراد
|
andnbsp;
|
|
التيار - التسرب (IS(off)) (الحد الأقصى)
|
1 ميكرو أمبير
|
andnbsp;
|
|
التداخل
|
-54 ديسيبل عند 10 ميجاهرتز
|
andnbsp;
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 85 درجة مئوية (TA)
|
andnbsp;
|
|
نوع التركيب
|
تركيب سطحي
|
andnbsp;
|
|
العبوة / العلبة
|
SOT-23-6
|
andnbsp;
|
|
عبوة جهاز المورد
|
SOT-23-6
|
andnbsp;
|
|
رقم المنتج الأساسي
|
andnbsp;
الرسم
