TPS5430DDAR 3A 5.5-36V عريض المدخل تحويل خطوة إلى أسفل 500kHz التبديل الكفاءة العالية (حتى 95%) تعويض داخلي الطاقة إشارة جيدة الحرارية / UVLO الحماية حزمة SOIC-8

TPS5430DDAR محول تنحّي واسع النطاق بجهد 3 أمبير، 5.5-36 فولت، بتردد تحويل 500 كيلوهرتز، كفاءة عالية (تصل إلى 95%)، تعويض داخلي، إشارة جيدة للطاقة، حماية حرارية/UVLO، حزمة SOIC-8

وnbsp;

الميزات

وbull; نطاق جهد الإدخال الواسع:andndash;TPS5430: من 5.5 فولت إلى 36 فولتandndash;TPS5431: من 5.5 فولت إلى 23 فولت

وbull; تيار خرج مستمر يصل إلى 3 أمبير (4 أمبير ذروة)

وbull; كفاءة عالية تصل إلى 95% بفضل مفتاح MOSFET مدمج 100mΩ

وbull; نطاق جهد خرج واسع: قابل للتعديل وصولاً إلى 1.22 فولت بدقة أولية 1.5%

وbull; التعويض الداخلي يقلل من عدد الأجزاء الخارجية

وbull; تردد تحويل ثابت يبلغ 500 كيلوهرتز لحجم مرشح صغير

وbull; تحسين تنظيم الخط والاستجابة العابرة عن طريق تغذية جهد الإدخال إلى الأمام

وbull; النظام محمي عن طريق تحديد التيار الزائد، وحماية الجهد الزائد، والإغلاق الحراري

وbull;andndash; نطاق درجة حرارة التشغيل من -40 درجة مئوية إلى 125 درجة مئوية

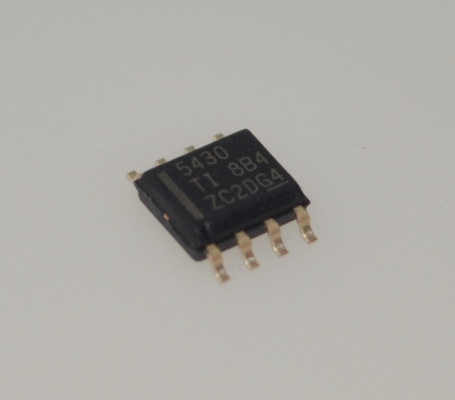

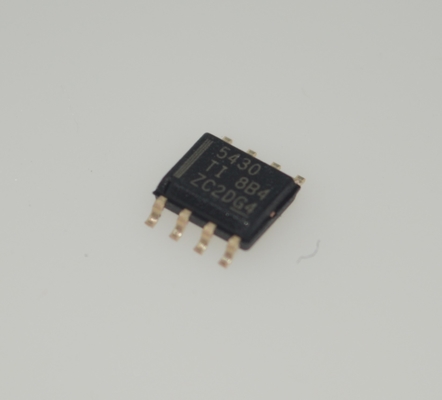

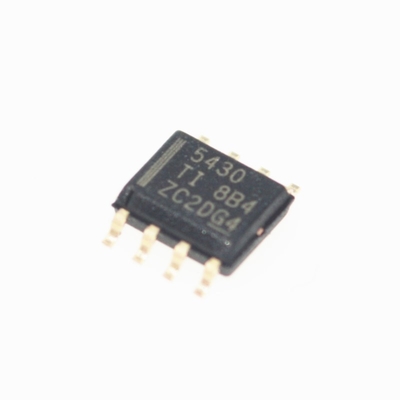

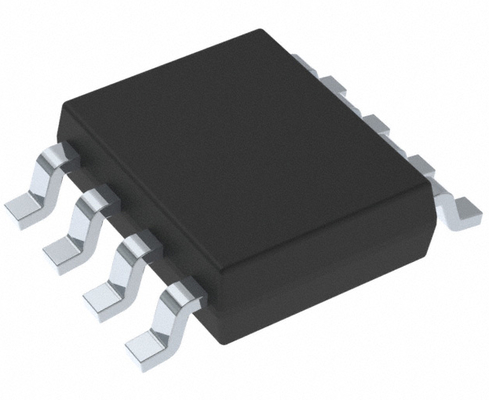

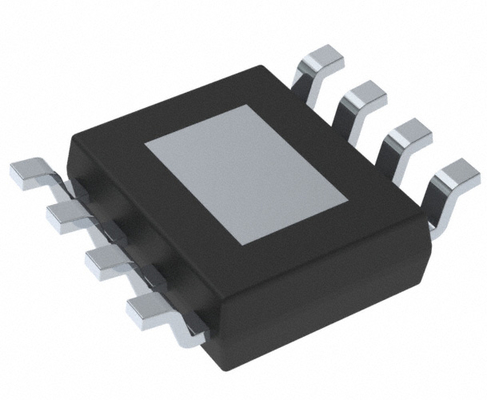

وbull; متوفر في حزمة دائرة متكاملة PowerPADandtrade; SO صغيرة ذات 8 سنون معززة حراريًا

وnbsp;

التطبيقات

وbull; المستهلك: صندوق الإعداد، DVD، شاشات LCD

وbull; إمدادات الطاقة الصناعية وصوت السيارة

وbull; شواحن البطاريات، وإمدادات LED عالية الطاقة

وbull; أنظمة الطاقة الموزعة بجهد 12 فولت و 24 فولت

وnbsp;

الوصف

TPS543x هو محول PWM عالي تيار الخرج يدمج MOSFET قناة N منخفض المقاومة وعالي الجانب. يتم تضمين مضخم خطأ الجهد عالي الأداء الذي يوفر دقة تنظيم جهد ضيقة في ظل الظروف العابرة؛ ودارة إغلاق الجهد المنخفض لمنع التشغيل حتى يصل جهد الإدخال إلى 5.5 فولت؛ ودارة بدء بطيء مضمنة للحد من تيارات الاندفاع؛ ودارة تغذية الجهد إلى الأمام لتحسين الاستجابة العابرة. باستخدام دبوس ENA، يتم تقليل تيار إمداد الإغلاق إلى 15andmu;A عادةً. تشمل الميزات الأخرى تمكينًا نشطًا عاليًا، وتحديد التيار الزائد، وحماية الجهد الزائد، والإغلاق الحراري. لتقليل تعقيد التصميم وعدد المكونات الخارجية، يتم تعويض حلقة التغذية الراجعة TPS543x داخليًا. يهدف TPS5431 إلى العمل من قضبان الطاقة التي تصل إلى 23 فولت. ينظم TPS5430 مجموعة واسعة من مصادر الطاقة بما في ذلك ناقل 24 فولت.

يتوفر جهاز TPS543x في حزمة دائرة متكاملة PowerPAD SOIC سهلة الاستخدام ذات 8 سنون ومعززة حراريًا. توفر TI وحدات تقييم وأداة برنامج Designer للمساعدة في تحقيق تصميمات إمداد الطاقة عالية الأداء بسرعة لتلبية دورات تطوير المعدات العدوانية.

وnbsp;

معلومات

وnbsp;

الرسم
