EL7155CS إدخال/إخراج رقمي بـ 8 قنوات مع عزل ضوئي بجهد 24 فولت، جهد واسع 10-35 فولت، حماية من التفريغ الكهروستاتيكي 4kV، سرعة عالية 500 كيلوهرتز، صناعي، من -40 درجة مئوية إلى 85 درجة مئوية، متوافق مع RoHS ومتوافق مع PLC

EL7155CS 8-قناة إدخال/إخراج رقمية مع عزل بصري 24 فولت، جهد واسع 10-35 فولت، حماية ESD 4kV، سرعة عالية 500 كيلو هرتز، صناعية -40 درجة مئوية إلى 85 درجة مئوية، متوافقة مع RoHS ومتوافقة مع PLC

الميزات

• سرعات ساعة تصل إلى 40 ميجاهرتز

• 15 نانوثانية tr/tf عند 2000pF CLOAD

• عدم تطابق أوقات الارتفاع والسقوط 0.5 نانوثانية

• عدم تطابق تأخير الانتشار tON-tOFF يبلغ 0.5 نانوثانية

• سعة إدخال نموذجية تبلغ 3.5 بيكوفاراد

• محرك ذروة 3.5 أمبير

• مقاومة منخفضة للتشغيل تبلغ 3.5 أوم

• قدرة قيادة سعوية عالية

• يعمل من 4.5 فولت حتى 16.5 فولت

• خالي من الرصاص (متوافق مع RoHS)

التطبيقات

• أجهزة اختبار ATE/burn-in

• تغيير المستوى

• مشغلات IGBT

• مشغلات CCD

الوصف

سائق الدبوس عالي الأداء EL7155 مع 3 حالات مناسب للعديد من تطبيقات ATE وتغيير المستوى. إن قدرة القيادة القصوى البالغة 3.5 أمبير تجعل هذا الجزء خيارًا ممتازًا عند قيادة أحمال السعة العالية.

يتم توصيل دبابيس الإخراج OUTH و OUTL بدبابيس الإدخال VH و VL على التوالي، اعتمادًا على حالة الدبوس IN. يكون أحد دبابيس الإخراج دائمًا في حالة ثلاثية، باستثناء عندما يكون الدبوس OE منخفضًا، وفي هذه الحالة يكون كلا المخرجين في وضع ثلاثي الحالات. يتيح عزل FETs الإخراج من مصادر الطاقة إمكانية ضبط VH و VL بشكل مستقل، مما يتيح تنفيذ تغيير المستوى.

يتمتع برنامج تشغيل الدبوس هذا بأداء محسن مقارنة ببرامج تشغيل الدبوس الموجودة. إنه مصمم خصيصًا للعمل بجهد يصل إلى 0 فولت عبر عناصر التبديل مع الحفاظ على سرعة جيدة وخصائص مقاومة التشغيل.

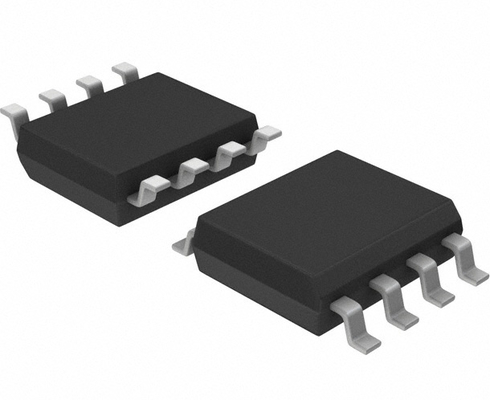

متوفر في حزمة SOIC ذات 8 أطراف، تم تحديد EL7155 للتشغيل على نطاق درجة الحرارة الكامل من -40 درجة مئوية إلى +85 درجة مئوية.

معلومات

الرسم

ميزتنا :

• منتجات عالية الجودة --- عروضنا جديدة وأصلية بنسبة 100٪، ROHS
• سعر تنافسي --- قنوات شراء جيدة بسعر جيد.
• خدمة احترافية --- اختبار جودة صارم قبل الشحن، وخدمة ما بعد البيع مثالية بعد الشراء.
• مخزون كافٍ --- بدعم من فريق الشراء القوي لدينا،
• تسليم سريع --- سنقوم بشحن البضائع في غضون 1-3 أيام عمل بعد تأكيد الدفع.

تأكد من تلبية حاجتك لجميع أنواع المكونات.^_^


قائمة المنتجات
توفير سلسلة من المكونات الإلكترونية، مجموعة كاملة من أشباه الموصلات، المكونات النشطة وغير النشطة. يمكننا مساعدتك في الحصول على كل شيء لقائمة المواد الخاصة بـ PCB، باختصار، يمكنك الحصول على حل شامل هنا،


العروض بما في ذلك:
الدوائر المتكاملة، ICs الذاكرة، الصمام الثنائي، الترانزستور، المكثف، المقاوم، المتغير، المصهر، أداة التقطيع والمقياس، المحول، البطارية، الكابل، المرحل، المفتاح، الموصل، كتلة الطرفية، الكريستال والمذبذب، المحاثة، المستشعر، المحول، برنامج تشغيل IGBT، LED، LCD، المحول، PCB (لوحة الدوائر المطبوعة)، PCBA (تجميع PCB)

قوي في العلامة التجارية:
Microchip، MAX، AD، TI، ATMEL، ST، ON، NS، Intersil، Winbond، Vishay، ISSI، Infineon، NEC، FAIRCHILD، OMRON، YAGEO، TDK، إلخ
