TPS560200DBVR 3.3V 0.6A محول بوك متزامن مع كفاءة 95% 4.5-17V مدخل 1.2MHz تردد وضع بيئي تعويض داخلي بداية ناعمة وحماية حرارية في حزمة SOT-23

TPS560200DBVR محول تنحى متزامن 3.3 فولت 0.6 أمبير بكفاءة 95% بجهد إدخال 4.5-17 فولت بتردد 1.2 ميجاهرتز ووضع Eco-mode وتعويض داخلي وبدء تشغيل سلس وحماية حرارية في حزمة SOT-23

andnbsp;

الميزات

andbull; MOSFETs علوي مدمج 0.95-andOmega; و MOSFETs سفلي 0.33 andOmega;

andbull; تيار خرج مستمر 500 مللي أمبير

andbull; نطاق جهد الخرج: 0.8 فولت إلى 6.5 فولت

andbull; مرجع جهد 0.8 فولت بدقة andplusmn;1.3% عبر درجة الحرارة

andbull; وضع Eco-Modeandtrade; المتقدم للقفز التلقائي لتحقيق كفاءة عالية عند الأحمال الخفيفة

andbull; D-CAP2andtrade; يتيح الوضع استجابات عابرة سريعة

andbull; لا حاجة إلى تعويض خارجي

andbull; تردد تبديل 600 كيلو هرتز

andbull; بدء تشغيل سلس داخلي 2 مللي ثانية

andbull; بدء تشغيل آمن في VOUT مسبق التحيز

andbull; إيقاف التشغيل الحراري

andbull; نطاق درجة حرارة الوصلة التشغيلية من -40anddeg;C إلى 125anddeg;C

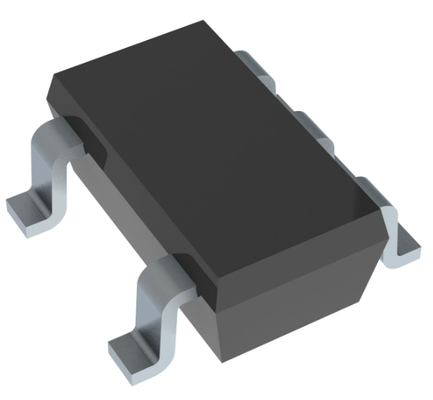

andbull; متوفر في حزمة SOT-23 ذات 5 سنون

andnbsp;

التطبيقات

andbull; أجهزة فك التشفير

andbull; أجهزة المودم

andbull; DTBs

andbull; ASDLs

andnbsp;

الوصف

TPS560200 هو محول تنحى متزامن أحادي الكتلة بوضع D-CAP2 بجهد 17 فولت و 500 مللي أمبير و Iq منخفض ومدمج مع MOSFETs في حزمة SOT-23 سهلة الاستخدام ذات 5 سنون.

يتيح TPS560200 لمصممي النظام إكمال مجموعة متنوعة من منظمات ناقل الطاقة للمعدات الطرفية بحل فعال من حيث التكلفة وعدد قليل من المكونات وتيار الاستعداد المنخفض. تستخدم حلقة التحكم الرئيسية للجهاز وضع التحكم D-CAP2 الذي يوفر استجابة عابرة سريعة دون مكونات تعويض خارجية. يدعم التحكم في الوقت التشغيلي التكيفي الانتقال السلس بين وضع PWM في ظروف الحمل الأعلى وتشغيل Eco Mode المتقدم عند الأحمال الخفيفة.

يحتوي TPS560200 أيضًا على دائرة خاصة تمكن الجهاز من التكيف مع كل من مكثفات الخرج ذات المقاومة المتسلسلة المنخفضة (ESR) ، مثل POSCAP أو SP-CAP ، ومكثفات السيراميك ذات ESR المنخفضة للغاية. يعمل الجهاز بجهد إدخال من 4.5 فولت إلى 17 فولت VIN. يمكن برمجة جهد الخرج بين 0.8 فولت و 6.5 فولت. يتميز الجهاز أيضًا بوقت بدء تشغيل سلس ثابت يبلغ 2 مللي ثانية. الجهاز متوفر في حزمة SOT-23 ذات 5 سنون.

andnbsp;

معلومات

andnbsp;

الرسم
