تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | STEP-UP ، خطوة الاتجاه | تكوين الإخراج: | إيجابية أو سلبية |
|---|---|---|---|
| طوبولوجيا: | باك ، تعزيز | نوع الإخراج: | قابل للتعديل |
| عدد المخرجات: | 1 | ||
| إبراز: | 3.3 فولت LDO منظم الجهد,جهاز تنظيم الضوضاء المنخفضة للغاية,حزمة PSRR العالية LDO TO-263,Ultra-low noise LDO regulator,High PSRR LDO TO-263 package |
||

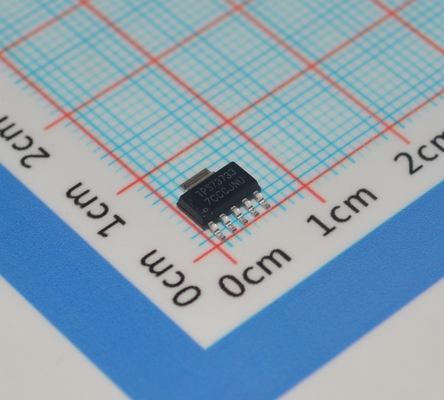

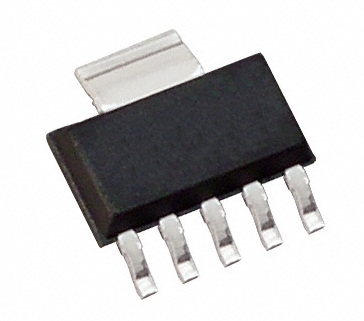

TPS73733DCQ 3.3V 1A منظم جهد منخفض الضوضاء للغاية (30andmu;VRMS) مع PSRR عالي (75dB) بدقة 1٪ انخفاض منخفض (310mV) دبوس تمكين مستقر مع مكثف سيراميك 1andmu;F / حماية حرارية في حزمة TO-263
andnbsp;
الميزات
andbull; مستقر مع مكثف إخراج سيراميك 1andmu;F أو أكبر
andbull; نطاق جهد الإدخال: 2.2 فولت إلى 5.5 فولت
andbull; جهد انخفاض منخفض للغاية - السيليكون القديم: 130mV نموذجي عند 1A - السيليكون الجديد: 122mV نموذجي عند 1A
andbull; استجابة عابرة للحمل ممتازة - حتى مع مكثف إخراج سيراميك 1andmu;F فقط
andbull; تكنولوجيا NMOS توفر تيار تسرب عكسي منخفض
andbull; الدقة الأولية: 1٪
andbull; الدقة الإجمالية على الخط والحمل ودرجة الحرارة - السيليكون القديم: 3٪ - السيليكون الجديد: 1.5٪
andbull; أقل من 20nA نموذجي IQ في وضع الإغلاق
andbull; إيقاف التشغيل الحراري وحد التيار للحماية من الأعطال
andbull; متوفر في إصدارات متعددة لجهد الإخراج: - إخراج قابل للتعديل: 1.20 فولت إلى 5.5 فولت - مخرجات مخصصة متاحة باستخدام برمجة المصنع على مستوى الحزمة
andnbsp;
التطبيقات
andbull; تنظيم نقطة التحميل لمعالجات DSPs و FPGAs وandnbsp;والمعالجات الدقيقة
andbull; التنظيم اللاحق لإمدادات التبديل
andbull; المعدات المحمولة التي تعمل بالبطارية
andnbsp;
الوصف
يستخدم منظم الجهد المنخفض (LDO) الخطي TPS737 ترانزستور مرور NMOS في تكوين متابع الجهد. هذه الطوبولوجيا غير حساسة نسبيًا لقيمة مكثف الإخراج و ESR، مما يسمح بمجموعة واسعة من تكوينات الحمل. استجابة الحمل العابر ممتازة، حتى مع مكثف إخراج سيراميك صغير 1andmu;F. تسمح طوبولوجيا NMOS أيضًا بانخفاض منخفض جدًا.
يستخدم TPS737 عملية BiCMOS متقدمة لتحقيق دقة عالية مع توفير جهود انخفاض منخفضة جدًا وتيار دبوس أرضي منخفض. الأجهزة التي تستخدم أحدث تدفق تصنيع لديها تصميم محدث مع سيليكون جديد على أحدث تقنية معالجة TI. استهلاك التيار، عند عدم التمكين، أقل من 20nA ومصمم للتطبيقات المحمولة. هذا الجهاز محمي بإيقاف التشغيل الحراري وحد التيار القابل للطي.
للتطبيقات التي تتطلب دقة أعلى لجهد الإخراج، ضع في اعتبارك منظم الجهد المنخفض TPS7A37 من TI بدقة إجمالية 1٪، 1A.
andnbsp;
معلومات
|
الفئة
|
andnbsp;
|
|
|
الشركة المصنعة
|
andnbsp;
|
|
|
السلسلة
|
-
|
andnbsp;
|
|
التعبئة والتغليف
|
أنبوب
|
andnbsp;
|
|
حالة الجزء
|
نشط
|
andnbsp;
|
|
تكوين الإخراج
|
andnbsp;
|
|
|
نوع الإخراج
|
andnbsp;
|
|
|
عدد المنظمات
|
1
|
andnbsp;
|
|
الجهد - الإدخال (الحد الأقصى)
|
5.5 فولت
|
andnbsp;
|
|
الجهد - الإخراج (الحد الأدنى / الثابت)
|
3.3 فولت
|
andnbsp;
|
|
الجهد - الإخراج (الحد الأقصى)
|
-
|
andnbsp;
|
|
انخفاض الجهد (الحد الأقصى)
|
0.5 فولت عند 1 أمبير
|
andnbsp;
|
|
التيار - الإخراج
|
andnbsp;
|
|
|
التيار - الساكن (Iq)
|
400 andmicro;A
|
andnbsp;
|
|
التيار - الإمداد (الحد الأقصى)
|
1.3 مللي أمبير
|
andnbsp;
|
|
PSRR
|
58dB ~ 37dB (100Hz ~ 10kHz)
|
andnbsp;
|
|
ميزات التحكم
|
تمكين
|
andnbsp;
|
|
ميزات الحماية
|
زيادة التيار، زيادة درجة الحرارة، القطبية العكسية
|
andnbsp;
|
|
درجة حرارة التشغيل
|
-40anddeg;C ~ 125anddeg;C
|
andnbsp;
|
|
نوع التركيب
|
التركيب السطحي
|
andnbsp;
|
|
الحزمة / العلبة
|
SOT-223-6
|
andnbsp;
|
|
حزمة جهاز المورد
|
SOT-223-6
|
andnbsp;
|
|
رقم المنتج الأساسي
|
andnbsp;
الرسم
