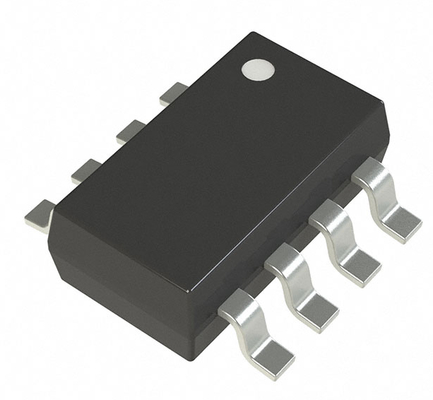

TPS62120DCNR محول تنحّي 3.3 فولت 1.5 أمبير بكفاءة 95%، نطاق جهد الدخل 3.1-17 فولت، وضع توفير الطاقة، دورة عمل 100%، تعويض داخلي، بدء تشغيل سلس، وإيقاف تشغيل حراري في حزمة SOT-23

TPS62120DCNR محول تنحّي 3.3 فولت 1.5 أمبير بكفاءة 95% نطاق جهد الدخل 3.1-17 فولت وضع توفير الطاقة دورة عمل 100% تعويض داخلي بدء تشغيل سلس وإيقاف حراري في حزمة SOT-23

وnbsp;

الميزات

وbull; نطاق جهد الإدخال الواسع: 2 فولت إلى 15 فولت 1

وbull; كفاءة تصل إلى 96%

وbull; وضع توفير الطاقة مع تيار هادئ 11-andmicro;A

وbull; تيار الخرج 75 مللي أمبير

وbull; نطاق جهد الخرج: 1.2 فولت إلى 5.5 فولت

وbull; تردد تبديل يصل إلى 800 كيلو هرتز

وbull; محول متزامن، لا يوجد مقوم خارجي

وbull; جهد تموج منخفض للخرج

وbull; دورة عمل 100% لأقل انخفاض في الجهد

وbull; حزمة SOT صغيرة ذات 8 سنون (TPS62120) وحزمة DFN ذات 6 سنون (2 مم وtimes; 2 مم) (TPS62122)

وbull; بدء تشغيل سلس داخلي

وbull; خرج جيد للطاقة (TPS62120)

وbull; خرج مفتوح المصدر لتفريغ الخرج (TPS62120)

وbull; عتبات UVLO صاعدة 2.5 فولت وهابطة 1.85 فولت

وnbsp;

التطبيقات

وbull; تطبيقات الترددات اللاسلكية منخفضة الطاقة

وbull; معالجات دقيقة منخفضة الطاقة للغاية

وbull; حصاد الطاقة

وbull; القياس الصناعي

وnbsp;

الوصف

جهاز TPS6212x هو محول DC-DC تنحّي متزامن عالي الكفاءة مُحسّن لتطبيقات الطاقة المنخفضة. يدعم الجهاز تيار خرج يصل إلى 75 مللي أمبير ويسمح باستخدام ملفات حث ومكثفات خارجية صغيرة.

يدعم نطاق جهد الإدخال التشغيلي الواسع من 2 فولت إلى 15 فولت حصاد الطاقة والبطارية وكذلك تطبيقات الطاقة بجهد 9 فولت أو 12 فولت.

من خلال مخطط التحكم التباطئي المتقدم، يوفر المحول تشغيل وضع توفير الطاقة. عند الأحمال الخفيفة، يعمل المحول في وضع تعديل تردد النبض (PFM) وينتقل تلقائيًا إلى وضع تعديل عرض النبض (PWM) عند تيارات الحمل الأعلى. يحافظ وضع توفير الطاقة على كفاءة عالية على نطاق تيار الحمل بأكمله. تم تحسين مخطط التحكم التباطئي لجهد تموج منخفض للخرج في وضع PFM من أجل تقليل ضوضاء الخرج إلى الحد الأدنى. يستهلك الجهاز فقط 10 andmicro;A من التيار الهادئ من VIN في تشغيل وضع PFM.

في وضع الإغلاق، يتم إيقاف تشغيل الجهاز.

يتوفر خرج جيد للطاقة مفتوح المصدر في TPS62120 ويشير إلى أن جهد الخرج في حالة تنظيم.

يحتوي TPS62120 على دبوس SGND إضافي متصل بـ GND أثناء وضع الإغلاق. يمكن استخدام هذا الخرج لتفريغ مكثف الخرج.

يعمل TPS6212x على نطاق درجة حرارة هواء حر من -40 درجة مئوية إلى 85 درجة مئوية. يتوفر TPS62120 في حزمة SOT-23 صغيرة ذات 8 سنون و TPS62122 في حزمة DFN ذات 6 سنون بحجم 2 مم وtimes; 2 مم.
