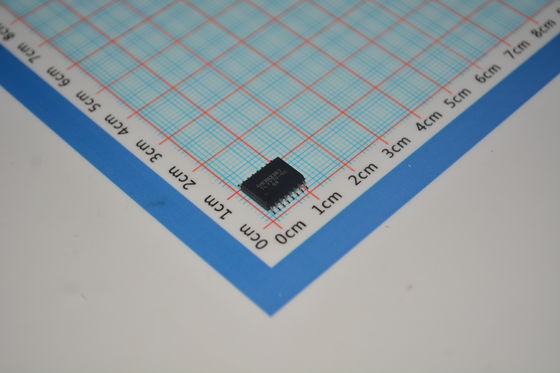

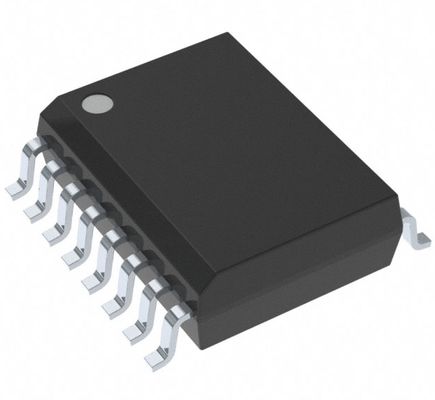

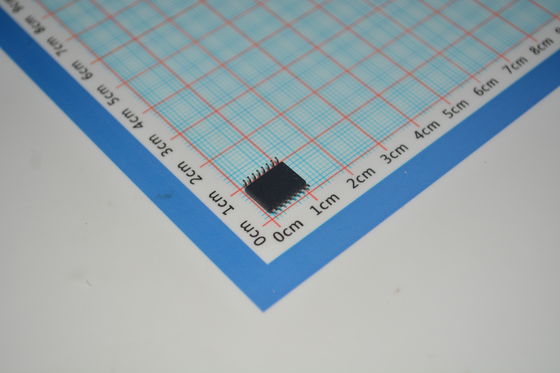

TL7770-5CDWR مراقب جهد عالي الدقة (±2%) 5 فولت مع إعادة ضبط يدوي، تيار إمداد منخفض (40µA)، إعادة ضبط عند التشغيل وتأخير 200 مللي ثانية في حزمة SOIC-8

TL7770-5CDWR مراقب جهد عالي الدقة (±2%) 5 فولت مع إعادة ضبط يدوية، تيار إمداد منخفض (40andmicro;A)، إعادة ضبط عند التشغيل وتأخير 200 مللي ثانية في حزمة SOIC-8

andnbsp;

الميزات

مولد إعادة الضبط عند التشغيل

توليد إعادة الضبط التلقائي بعد انخفاض الجهد

تم تعريف RESET عندما يتجاوز VCC 1 فولت

نطاق جهد إمداد واسع ... من 3.5 فولت إلى 18 فولت

استشعار الجهد الزائد والجهد المنخفض بدقة

تيار خرج ذروة 250 مللي أمبير لقيادة بوابات SCR

محرك بوابة SCR منخفض النشاط 2 مللي أمبير للحماية من التشغيل الخاطئ

مرجع جهد معوض بدرجة الحرارة

مخرجات إعادة الضبط الحقيقية والتكميلية

مدة نبضة الإخراج القابلة للتعديل خارجيًا

andnbsp;

التطبيقات

أنظمة التحكم والأتمتة الصناعية

إلكترونيات السيارات

أنظمة الكمبيوتر والخوادم

الإلكترونيات الاستهلاكية والأجهزة الذكية

الأمن والأنظمة الهامة

andnbsp;

الوصف

TL7770 هو مشرف نظام دائرة متكاملة مصمم للاستخدام كوحدة تحكم إعادة ضبط في أنظمة إمداد الطاقة للحاسوب الصغير والمعالج الدقيق. يحتوي هذا الجهاز على اثنين من مشرفي جهد الإمداد المستقلين اللذين يراقبان الإمدادات بحثًا عن حالات الجهد الزائد والجهد المنخفض في أطراف VSO و VSU، على التوالي. عندما يصل VCC إلى الحد الأدنى للجهد وهو 1 فولت أثناء التشغيل، يصبح خرج RESET نشطًا (منخفض). عندما يقترب VCC من 3.5 فولت، يتم تنشيط وظيفة التأخير الزمني، مما يؤدي إلى قفل RESET و RESET النشط (مرتفع ومنخفض، على التوالي) لفترة تأخير (td) بعد أن تكون جهود النظام قد وصلت إلى المستويات الطبيعية. فوق VCC = 3.5 فولت، يؤدي خفض RESIN إلى تنشيط وظيفة التأخير الزمني أثناء مستويات جهد النظام العادية. لضمان إعادة ضبط نظام الحاسوب الصغير، تظل المخرجات نشطة حتى يتجاوز الجهد عند VSU قيمة العتبة، VIT+، لفترة تأخير، والتي يتم تحديدها بواسطة مكثف توقيت خارجي بحيث: td 20 103 سعة

حيث td بالثواني والسعة بالفاراد.

دائرة اكتشاف الجهد الزائد قابلة للبرمجة لمجموعة واسعة من التصميمات. أثناء حالة الجهد الزائد، يتم تشغيل مقوم السيليكون المتحكم فيه (SCR) الداخلي، مما يوفر تيارًا فوريًا ذروته 250 مللي أمبير وتيارًا مستمرًا 25 مللي أمبير إلى طرف محرك بوابة SCR، والذي يمكنه قيادة بوابة SCR خارجية عالية التيار أو دائرة تحذير من الجهد الزائد.

تتميز سلسلة TL7770C بالتشغيل من 0anddeg;C إلى 70anddeg;C. تتميز سلسلة TL7770I بالتشغيل من andplusmn;40anddeg;C إلى 85anddeg;C.

andnbsp;

معلومات

andnbsp;

الرسم

ميزتنا :

• منتجات عالية الجودة --- عروضنا جديدة وأصلية بنسبة 100%، ROHS
• سعر تنافسي --- قنوات شراء جيدة بسعر جيد.
• خدمة احترافية --- اختبار جودة صارم قبل الشحن، وخدمة ما بعد البيع مثالية بعد الشراء.
• مخزون كافٍ --- بدعم من فريق الشراء القوي لدينا،
• تسليم سريع --- سنقوم بشحن البضائع في غضون 1-3 أيام عمل بعد تأكيد الدفع.

andnbsp;

تأكد من تلبية حاجتك لجميع أنواع المكونات.^_^


قائمة المنتجات
توفير سلسلة من المكونات الإلكترونية، مجموعة كاملة من أشباه الموصلات، المكونات النشطة وamp; السلبية. يمكننا مساعدتك في الحصول على كل شيء لقائمة المواد الخاصة بـ PCB، باختصار، يمكنك الحصول على حل شامل هنا،


العروض بما في ذلك:
الدائرة المتكاملة، ICs الذاكرة، الصمام الثنائي، الترانزستور، المكثف، المقاوم، المغير، الصمامات، المشذب وamp; مقياس الجهد، المحول، البطارية، الكابل، المرحل، المفتاح، الموصل، كتلة الطرفية، الكريستال وamp; المذبذب، المحاثة، المستشعر، المحول، برنامج تشغيل IGBT، LED، LCD، المحول، PCB (لوحة الدوائر المطبوعة)، PCBA (تجميع PCB)

قوي في العلامة التجارية:
Microchip، MAX، AD، TI، ATMEL، ST، ON، NS، Intersil، Winbond، Vishay، ISSI، Infineon، NEC، FAIRCHILD، OMRON، YAGEO، TDK، إلخ
