تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | STEP-UP ، خطوة الاتجاه | تكوين الإخراج: | إيجابية أو سلبية |
|---|---|---|---|
| طوبولوجيا: | باك ، تعزيز | نوع الإخراج: | قابل للتعديل |
| عدد المخرجات: | 1 | ||
| إبراز: | دائرة استقبال تعمل بحلقة 4-20mA,دائرة متكاملة ذات خرج جهد دقيق,جهاز استقبال نظام صناعي مع مرجع مدمج,precision voltage output IC,industrial system receiver with on-chip reference |
||

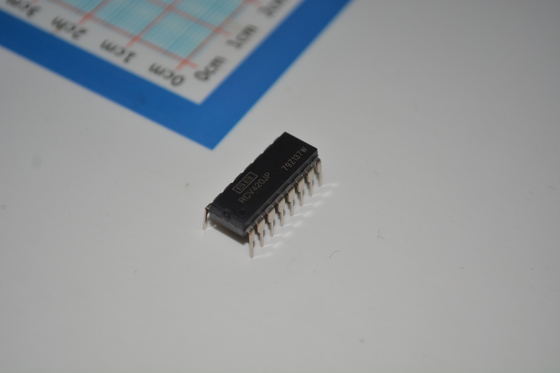

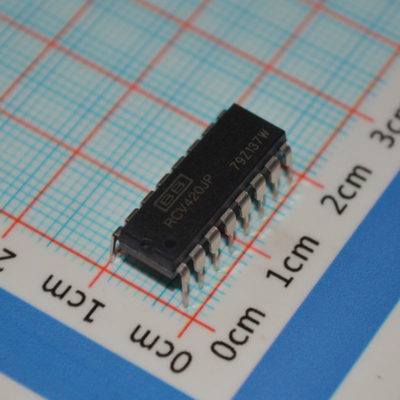

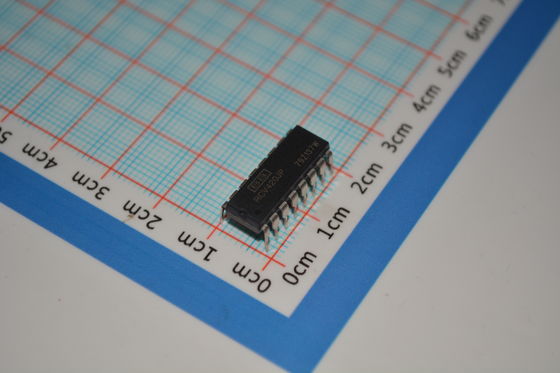

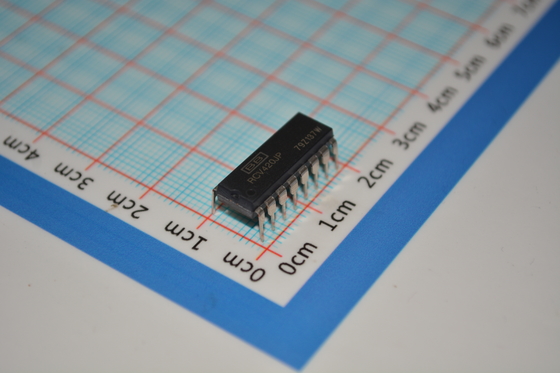

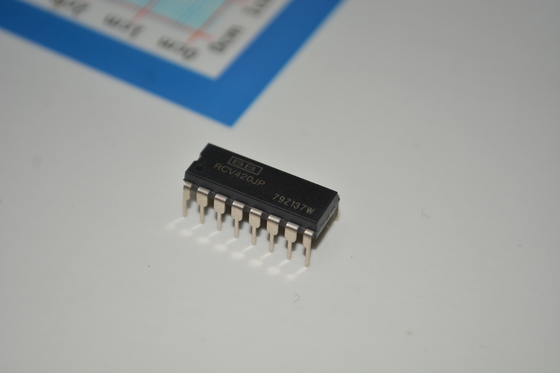

RCV420JP مستقبل دقة 4-20mA يعمل بالحلقة مع خرج جهد بدقة 0.1%، مرجع على الرقاقة، انحراف وضوضاء منخفض للغاية لأنظمة صناعية قوية
الميزات
l تحويل كامل من 4-20mA إلى 0-5V
l مقاومات استشعار داخلية
l مرجع دقة 10 فولت
l تحويل مستوى مدمج
l نطاق إدخال الوضع المشترك ±40 فولت
l دقة تحويل إجمالية 0.1%
l حصانة عالية للضوضاء: 86dB CMR
التطبيقات
l التحكم في العمليات
l التحكم الصناعي
l أتمتة المصانع
l اكتساب البيانات
l SCADA
l RTUs
l ESD
l مراقبة الآلات
الوصف
RCV420 هو مستقبل حلقة تيار دقيق مصمم لتحويل إشارة إدخال 4andndash;20mA إلى إشارة خرج 0andndash;5V. كدائرة متكاملة، فإنه يوفر موثوقية عالية بتكلفة منخفضة. تتكون الدائرة من مضخم تشغيلي عالي الجودة، وشبكة مقاومات دقيقة على الرقاقة، ومرجع دقة 10 فولت. يتميز RCV420 بدقة تحويل إجمالية تبلغ 0.1%، و86dB CMR، ونطاق إدخال الوضع المشترك ±40 فولت.
تقدم الدائرة انخفاضًا يبلغ 1.5 فولت فقط على النطاق الكامل، وهو أمر مفيد في الحلقات التي تحتوي على أعباء أجهزة إضافية أو في التطبيقات الآمنة جوهريًا حيث يكون جهد توافق جهاز الإرسال في وضع ممتاز. يوفر مرجع 10 فولت خرجًا دقيقًا بقيمة 10 فولت مع انحراف نموذجي يبلغ 5 جزء في المليون/درجة مئوية.
يعتبر RCV420 مكتفيًا ذاتيًا تمامًا ويوفر وظيفة متعددة الاستخدامات للغاية. لا حاجة إلى تعديلات للمكسب أو الإزاحة أو CMR. يوفر هذا ثلاث مزايا مهمة على التصميمات المنفصلة على مستوى اللوحة: 1) انخفاض تكلفة التصميم الأولية، 2) انخفاض تكلفة التصنيع، و 3) إصلاح ميداني سهل وفعال من حيث التكلفة لدائرة دقيقة.
معلومات
|
الفئة
|
|
|
|
الشركة المصنعة
|
|
|
|
السلسلة
|
-
|
|
|
التعبئة والتغليف
|
أنبوب
|
|
|
حالة الجزء
|
نشط
|
|
|
نوع المضخم
|
|
|
|
عدد الدوائر
|
1
|
|
|
نوع الإخراج
|
-
|
|
|
معدل التغيير
|
1.5 فولت/ميكروثانية
|
|
|
عرض نطاق التردد للمكسب
|
150 كيلو هرتز
|
|
|
الجهد - إزاحة الإدخال
|
1 مللي فولت
|
|
|
التيار - الإمداد
|
3 مللي أمبير
|
|
|
التيار - الإخراج / القناة
|
10 مللي أمبير
|
|
|
الجهد - نطاق الإمداد (الحد الأدنى)
|
10 فولت
|
|
|
الجهد - نطاق الإمداد (الحد الأقصى)
|
36 فولت
|
|
|
درجة حرارة التشغيل
|
0 درجة مئوية ~ 70 درجة مئوية
|
|
|
نوع التركيب
|
من خلال الفتحة
|
|
|
العبوة / العلبة
|
16-DIP (0.300andquot;، 7.62 مم)
|
|
|
عبوة جهاز المورد
|
16-PDIP
|
|
|
رقم المنتج الأساسي
|
الرسم
