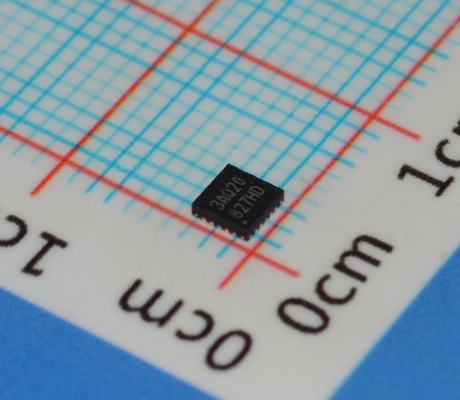

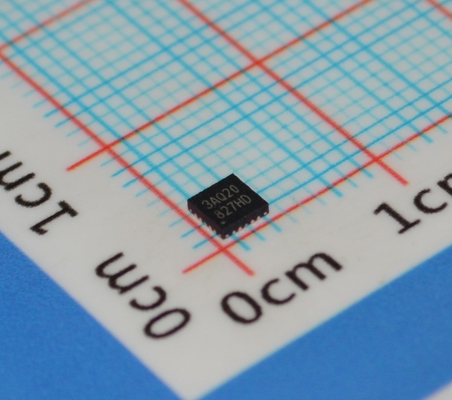

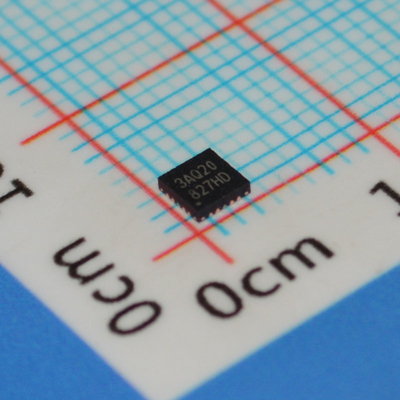

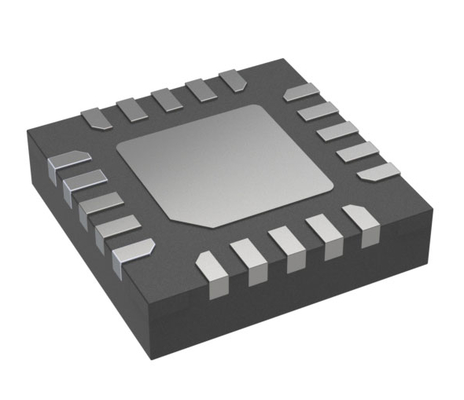

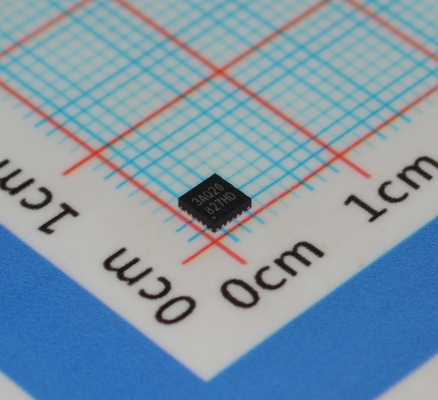

N76E003AQ20 معالج دقيق يعتمد على 8051 بتردد 20 ميجاهرتز مع ذاكرة فلاش 18 كيلوبايت وذاكرة وصول عشوائي 1 كيلوبايت ومحول تناظري إلى رقمي 12 بت و16 PWM وUART/SPI/I²C وتشغيل بجهد 2.4 فولت - 5.5 فولت في حزمة TSSOP ذات 20 سنًا

N76E003AQ20 معالج دقيق يعتمد على 8051 بتردد 20 ميجاهرتز مع ذاكرة فلاش 18 كيلو بايت وذاكرة وصول عشوائي ثابتة 1 كيلو بايت ومحول تناظري إلى رقمي 12 بت و16 PWM وUART/SPI/I²C وتشغيل بجهد 2.4 فولت - 5.5 فولت في حزمة TSSOP ذات 20 سنًا

الميزات
وحدة المعالجة المركزية:
تصميم ثابت بالكامل، معالج دقيق CMOS 8 بت عالي الأداء يعتمد على 1T 8051.

مجموعة التعليمات متوافقة تمامًا مع MCS-51.

إمكانية مقاطعات ذات 4 مستويات أولوية.

مؤشرات بيانات مزدوجة (DPTRs).

التشغيل:
جهد إمداد واسع من 2.4 فولت إلى 5.5 فولت.

تردد تشغيل واسع يصل إلى 16 ميجاهرتز

درجة حرارة صناعية: -40 درجة مئوية إلى +105 درجة مئوية

الذاكرة:
حتى 18 كيلو بايت من APROM لرمز المستخدم.

ذاكرة LDROM قابلة للتكوين بحجم 4K/3K/2K/1K/0K بايت، مما يوفر مرونة للمستخدم لتطوير رمز التمهيد.

ذاكرة فلاش متراكمة مع صفحات بحجم 128 بايت لكل منها.

مدمج في التطبيق القابل للبرمجة (lAP).

قفل الكود للأمان.
256 بايت من ذاكرة الوصول العشوائي الثابتة على الشريحة.

768 بايت إضافية من ذاكرة الوصول العشوائي المساعدة على الشريحة (XRAM) يتم الوصول إليها بواسطة تعليمات MOVX.

مؤقت 2 بـ 16 بت مع وحدة التقاط إدخال ثلاثية القنوات ويمكن تحديد 9 سنون إدخال.

مؤقت 3 بـ 16 بت لإعادة التحميل التلقائي، والذي يمكن أن يكون مصدر ساعة معدل الباود لـ UARTS

مقاطعة عداد PWM بـ 16 بت للمؤقت.-
مؤقت مراقبة قابل للبرمجة (WDT) يتم تشغيله بواسطة مصدر داخلي مخصص بتردد 10 كيلو هرتز.

مؤقت تنبيه ذاتي مخصص (WKT) للتنبيه ذاتي التوقيت لوضعيات تقليل الطاقة.
منفذا UART مزدوجا الاتجاه مع اكتشاف أخطاء الإطار والتعرف التلقائي على العنوان. يمكن تبديل سنون TXD وRXD الخاصة بـ UART0 عبر البرنامج.

منفذ SPl واحد مع أوضاع رئيسية وتابعة، حتى 8 ميجابت في الثانية عندما تكون ساعة النظام 16 ميجاهرتز.
ناقل i'C واحد مع أوضاع رئيسية وتابعة، بمعدل بيانات يصل إلى 400 كيلو بت في الثانية.

ثلاثة أزواج، ست قنوات من خرج معدل عرض النبضة (PWM)، يمكن تحديد 10 سنون إخراج، بدقة تصل إلى 16 بت، مع أوضاع مختلفة ووظيفة فرملة الخطأ للتحكم في المحركات.

ثماني قنوات من مقاطعة السنون، مشتركة لجميع منافذ l/0، مع تكوين متغير لاكتشاف الحافة/المستوى.

محول تناظري إلى رقمي 12 بت، بمعدل تحويل يصل إلى 500 كيلو عينة في الثانية، يتم تشغيله بواسطة الأجهزة وتقارن نتيجة التحويل لتسهيل التحكم في المحركات.

إدارة الطاقة:
وضعان لتقليل الطاقة: وضع الخمول ووضع إيقاف التشغيل.

مراقب الطاقة:
اكتشاف انخفاض الجهد (BOD) مع توفر وضع الطاقة المنخفضة، واختيار 4 مستويات، وخيارات المقاطعة أو إعادة الضبط.

إعادة ضبط التشغيل (POR)

حصانة قوية ضد ESD و EFT.

أدوات التطوير:
أداة تصحيح الأخطاء على الشريحة (OCD) من Nuvoton مع بيئة تطوير KElL""

مُبرمج Nuvoton في الدائرة (lCP).
البرمجة في النظام (ISP) من Nuvoton عبر UART

الوصف

N76E003 هو نوع فلاش مضمن، معالج دقيق 8 بت عالي الأداء يعتمد على 1T 8051. مجموعة التعليمات متوافقة تمامًا مع 80C51 القياسي وتم تحسين الأداء.

يحتوي N76E003 على ما يصل إلى 18 كيلو بايت من الفلاش الرئيسي يسمى APROM، والذي توجد فيه محتويات رمز المستخدم. يدعم N76E003 Flash وظيفة البرمجة في التطبيق (lAP)، والتي تمكن من تحديثات البرامج الثابتة على الشريحة. يتيح lAP أيضًا تكوين أي كتلة من مصفوفة رمز المستخدم لاستخدامها كتخزين بيانات غير متطايرة، والتي تتم كتابتها بواسطة lAP وقراءتها بواسطة تعليمات lAP أو MOVC. توجد ذاكرة فلاش إضافية تسمى LDROM، والتي يوجد فيها رمز التمهيد عادةً لتنفيذ البرمجة في النظام (lSP). حجم LDROM قابل للتكوين بحد أقصى 4 كيلو بايت. لتسهيل البرمجة والتحقق، يسمح الفلاش بالبرمجة والقراءة إلكترونيًا بواسطة كاتب موازٍ أو البرمجة في الدائرة (lCP). بمجرد تأكيد الكود، يمكن للمستخدم قفل الكود للأمان.

يوفر N76E003 أجهزة طرفية غنية بما في ذلك 256 بايت من SRAM، و 768 بايت من ذاكرة الوصول العشوائي المساعدة (XRAM)، وما يصل إلى 18 إدخال/إخراج للأغراض العامة، واثنين من المؤقتات/العدادات 0/1 بـ 16 بت، ومؤقت 2 بـ 16 بت مع وحدة التقاط إدخال ثلاثية القنوات، ومؤقت مراقبة (wDT)، ومؤقت تنبيه ذاتي (WKT)، ومؤقت إعادة تحميل تلقائي 3 بـ 16 بت للأغراض العامة أو مولد معدل الباود، واثنين من UARTs مع اكتشاف أخطاء الإطار والتعرف التلقائي على العنوان، و SPl واحد، و l'C واحد، وخمس قنوات إخراج PWM محسنة، وثماني قنوات مقاطعة سن مشتركة لجميع l0، ومحول تناظري إلى رقمي 12 بت واحد. الأجهزة الطرفية مجهزة بـ 18 مصدرًا مع إمكانية مقاطعة ذات 4 مستويات أولوية.

تم تجهيز N76E003 بثلاثة مصادر ساعة ويدعم التبديل أثناء التنقل عبر البرنامج. تتضمن مصادر الساعة الثلاثة إدخال ساعة خارجي، ومذبذب داخلي بتردد 10 كيلو هرتز، ومذبذب داخلي دقيق واحد بتردد 16 ميجاهرتز يتم ضبطه في المصنع بنسبة +1% في درجة حرارة الغرفة. يوفر N76E003 اكتشافًا إضافيًا لمراقبة الطاقة مثل إعادة ضبط التشغيل واكتشاف انخفاض الجهد بـ 4 مستويات، مما يؤدي إلى استقرار تسلسل التشغيل/الإيقاف لتصميم نظام عالي الموثوقية.

يستهلك تشغيل المعالج الدقيق N76E003 طاقة منخفضة جدًا مع وضعين اقتصاديين للطاقة لتقليل استهلاك الطاقة - وضع الخمول ووضع إيقاف التشغيل، والتي يمكن تحديدها عبر البرنامج. يقوم وضع الخمول بإيقاف تشغيل ساعة وحدة المعالجة المركزية ولكنه يسمح باستمرار تشغيل الأجهزة الطرفية. يوقف وضع إيقاف التشغيل ساعة النظام بأكمله من الحد الأدنى لاستهلاك الطاقة. يمكن أيضًا إبطاء ساعة النظام الخاصة بـ N76E003 عن طريق مقسم ساعة البرنامج، مما يسمح بمرونة بين أداء التنفيذ واستهلاك الطاقة.

بفضل نواة وحدة المعالجة المركزية عالية الأداء والأجهزة الطرفية الغنية المصممة جيدًا، يستفيد N76E003 لتلبية الأغراض العامة أو الأجهزة المنزلية أو إنجاز نظام التحكم في المحركات.
